Tipi di mappatura

I tipi di mappatura planare, sferica, cilindrica, perimetrale o tetto si usano per controllare in modo generale la proiezione di una Texture su diversi tipi di oggetti. Per regolare ulteriormente la mappatura, la Texture proiettata può essere fatta ruotare, spostata e riscalata usando il pannello Rendering della Tavolozza Informazioni. Per i tipi di mappatura planare, sferico e cilindrico, si può usare lo strumento Attributi Mappatura per regolare direttamente la mappatura sull’oggetto.

Il tipo di mappatura è selezionabile nella Tavolozza Informazioni. Applicare una Texture a un oggetto.

Opzione

Descrizione

Planare

Proietta la Texture su un piano.

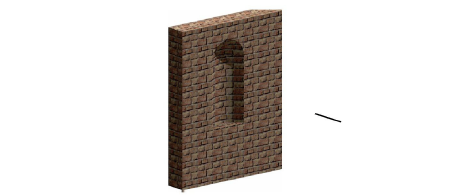

Allineam. automatico

Proietta la Texture perpendicolarmente a ogni faccia di un oggetto poligonale; la mappatura è gestita automaticamente. Questo tipo di mappatura è utile per le nicchie dei muri, e per la geometria importata dal formato 3ds (richiesto prodotto Vectorworks Design Series) o DXF/DWG. Non utiliz­zare questo tipo di mappatura per le etichette. (Non supporta lo strumento “Attributi Mappatura”)

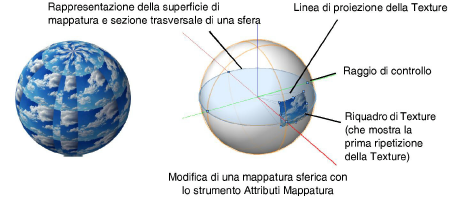

Sferica

Proietta la Texture sulla superficie di una sfera.

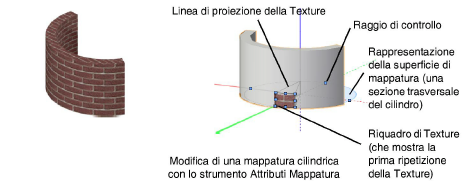

Cilindrica

Proietta la Texture sulla superficie di un cilindro.

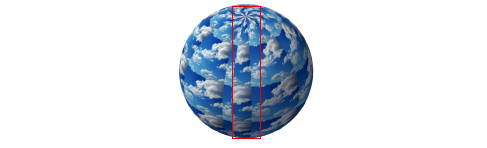

Le mappature sferica e cilindrica hanno linee di sutura più appariscenti quando si usano shader basati su immagini.




Perimetrale

Avvolge la Texture attorno al perimetro dell’oggetto (strumento Attributi Mappatura non suppor­tato).


Tetto

Avvolge la Texture attorno al perimetro degli oggetti Tetto (strumento Attributi Mappatura non sup­portato).


I tipi di mappatura disponibili variano in base al tipo degli oggetti su cui si applicano le Texture:

Tipo di oggetto

Tipi di mappatura utilizzabili

Pilastro

Planare, Sferica, Cilindrica

Estrusione

Planare, Sferica, Cilindrica, Perimetrale

Mesh

Planare, Sferica, Cilindrica

Tetto

Tetto

Solaio

Planare, Sferica, Cilindrica

Primitiva solida (Sfera, Semisfera, Cono)

Planare, Sferica, Cilindrica

Solido CSG, Estrusione su percorso e Estrusione rastremata

Planare, Sferica, Cilindrica, Perimetrale

Rotazione attorno

Planare, Sferica, Cilindrica, Perimetrale

Muro

Planare, Sferica, Cilindrica
