Le etichette possono essere spostate, scalate e fatte ruotare con lo strumento “Attributi Mappatura”. La mappatura delle etichette è eseguita su una alla volta, separatamente dalla mappatura della Texture di base descritta in Mappatura diretta delle Texture.
Il tipo di mappatura della Texture sottostante determina il tipo di mappatura dell’etichetta. La Texture sottostante deve avere una mappatura planare, sferica o cilindrica affinché l’etichetta possa essere modificata con lo strumento “Attributi Mappatura”. In caso di mappatura perimetrale o con allineamento automatico, il sistema invita a passare ad altro tipo di mappatura per poter utilizzare lo strumento “Attributi Mappatura”.
Per aggiustare la mappatura di un’etichetta con lo strumento Attributi Mappatura:
1.Selezionare un oggetto 3D con Texture e una o più etichette.
2.Attivare lo strumento Attributi Mappatura.
In alternativa, scegliere lo strumento Attributi Mappatura e fare clic sull’oggetto con le etichette applicate.
3.Scegliere l’etichetta da regolare nel menu Sottoparte nella Barra di Modo. Il menu Sottoparte mostra le Texture mappate sull’oggetto, inclusa quella di base.
4.Un riquadro di modifica compare sull’etichetta.
Usare il riquadro di modifica per impostare la posizione della Texture o per ridimensionarla o farla ruotare.
|
Opzione |
Descrizione |
|---|---|
|
Per spostare l’etichetta |
Fare clic all’interno del riquadro di modifica e trascinare l’etichetta nella posizione desiderata al di sopra della Texture di base. |
|
Per riscalare l’etichetta |

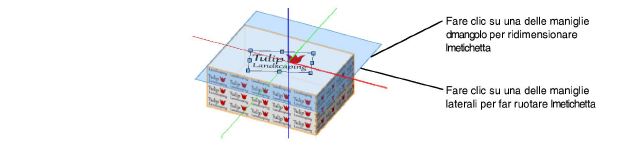

Fare clic su una maniglia d’angolo del riquadro di modifica; compare il cursore di ridimensionamento. Trascinare il mouse fino a ottenere che l’oggetto di modifica abbia la dimensione che si desidera. Fare clic per confermare. |
|
Per far ruotare l’etichetta |
Fare clic su una maniglia laterale del riquadro di modifica (compare il cursore di rotazione) e trascinare la maniglia fino a fare assumere all’oggetto l’angolazione che si desidera. Fare clic per confermare. |
