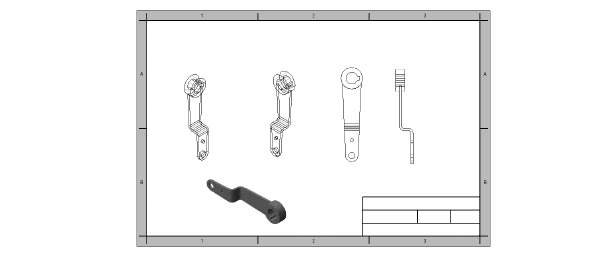

Lo strumento “Squadratura e Cartiglio” fornisce funzionalità di presentazione e conservazione dei dati per i disegni di Vectorworks. Non solo lo strumento crea il layout per la forma della squadratura e del cartiglio, ma permette di registrare ed aggiornare informazioni essenziali sul progetto, le singole tavole, il team di progettazione e (con i prodotti Design Series) la storia delle revisioni. Gli Schedari associati con i cartigli vengono personalizzati e aggiornati usando il dialogo Impostazioni Squadratura e Cartiglio, e i dati possono essere collegati ai blocchi di testo nel cartiglio posto nel disegno, in modo che riflettano sempre i dati aggiornati.
La creazione di uno Stile oggetto permette di impostare valori costanti di alcuni parametri per tutte le istanze che lo usano, mantenendo la possibilità di modificare altri parametri in ogni istanza della Squadratura e Cartiglio; vedere Modificare gli Stili Squadratura e Cartiglio dalla Tavolozza Informazioni. Una volta creato lo Stile, si può sceglierlo all’interno del dialogo Impostazioni Squadratura e Cartiglio.
Sono disponibili per l’uso molti Stili di Squadratura e Cartiglio, ma si possono anche creare cartigli completamente personalizzati usando le impostazioni e il Gruppo del layout modificabile del cartiglio (vedere Modificare una Squadratura e Cartiglio). Questi oggetti possono essere opzionalmente registrati come Stili per un futuro uso in altri documenti.
Un oggetto Squadratura e Cartiglio deve essere collocato singolarmente in ogni tavola di stampa (Lucido presentazione), ma usando un appropriato Stile e un sistema di assegnazione di nomi e numerazione adatto, anche un documento con un alto numero di tavole può essere impostato con efficienza. La creazione di documenti modello con cartigli e squadrature dei fogli è uno dei modi per gestire questo compito; gli oggetti Squadratura e Cartiglio possono poi essere modificati nei singoli fogli come necessario.
Nei prodotti Design Series è disponibile il comando “Gestione Squadratura e Cartiglio”, che fornisce un modo veloce di passare in rassegna tutti gli oggetti presenti in documento per controllare che siano pronti alla pubblicazione; per ulteriori informazioni sulla pubblicazione delle tavole, vedere Pubblicare le Viste e i Lucidi presentazione.
“Gestione Issue” assiste nel processo di revisione del progetto e di creazione di una storia delle issue (collezioni di tavole di stampa nel progetto affidate per certi scopi alla responsabilità di gruppi di destinatari); vi è la possibilità di aggiungere con un solo clic un’intera issue a un Set da pubblicare.
Quando si apre un documento che contiene oggetti “Squadratura” creati in versioni di Vectorworks precedenti alla 2018, questi oggetti devono prima essere convertiti in oggetti “Squadratura e Cartiglio” affinché possano funzionare adeguatamente. Selezionare un oggetto “Squadratura” e fare clic sul bottone Aggiorna della Tavolozza Informazioni; scegliere se convertire tutti gli oggetti di questo tipo presenti nel documento o solo quello selezionato. In seguito alla conversione, i parametri sono rimappati nei campi del nuovo oggetto; quelli che non possono essere mappati, ricevono valori predefiniti.
