Lo strumento “Quotatura Arco” permette di quotare la lunghezza (sviluppo) di un arco fra due punti qualsiasi della sua circonferenza. La quota può comparire con le sue linee testimone perpendicolari alla corda dell’arco o perpendicolari alle tangenti all’arco. Vi è anche modo di visualizzare e nascondere il simbolo di un arco al di sopra del testo di quota.
Questo strumento può essere usato con archi, polilinee con segmenti ad arco, muri curvi e oggetti 3D basati su archi. Crea la quota sempre sullo stesso piano dell’arco da quotare.
|

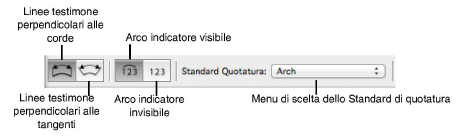

Opzione |
Descrizione |
|---|---|
|
Linee Testimone perpendicolari alla corda |
Le linee testimone della quotatura risultano perpendicolari alla corda definita dai punti quotati sull’arco. |
|
Linee Testimone perpendicolari alle tangenti |
Le linee testimone della quotatura risultano perpendicolari alle linee tangenti all’arco nei punti quotati. |
|
Arco indicatore visibile |
Mostra un simbolo grafico di arco al di sopra del testo di quota. |
|
Arco indicatore invisibile |
Mostra il testo di quota senza alcun simbolo grafico aggiuntivo. |
|
Standard di quotatura |
Per cambiare lo standard di quotatura per le nuove quote create nel disegno, selezionare uno standard nella lista; scegliere Personali per creare o gestire standard personalizzati (vedere Standard personalizzati di quotatura). |

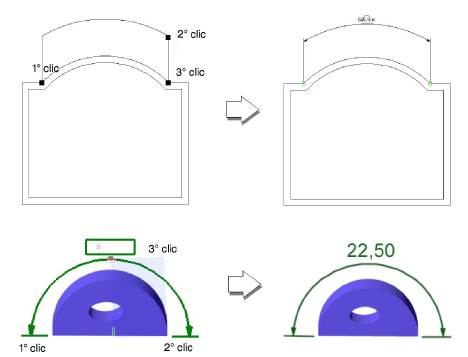

Per una quota di lunghezza d’arco:
1.Attivare lo strumento Quotatura Arco.
2.Selezionare la modalità preferita per l’impostazione dell’orientamento delle linee testimone e scegliere se usare l’arco indicatore al di sopra del testo di quota.
3.Fare clic per stabilire il punto iniziale della quotatura.
4.Fare ancora clic per impostare il punto finale della quotatura.
5.Spostare il cursore verso l’esterno dell’oggetto quotato.
6.Fare clic per posizionare la linea portaquota.
