Quotatura dell’esterno dei Muri

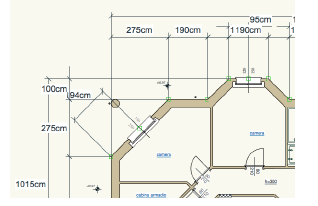

I prodotti della Vectorworks Design Series dispongono di un comando che permette di quotare automaticamente l’esterno dei muri; tale comando può anche:

● quotare lungo i lati esterni, rispetto alle linee mediane oppure ai nuclei dei componenti

Il comando usa lo standard di quotatura impostato a livello di documento e le impostazioni attive definire a livello di Unità di misura; per ulteriori informazioni, vedere Le Preferenze Documento e Unità di misura.

1.In un Lucido in cui sono presenti dei muri esterni, determinare se si desiderano quotare i componenti strutturali o non strutturali dei muri. Per quotare i componenti strutturali, rendere invisibili le Categorie dei componenti non strutturali.

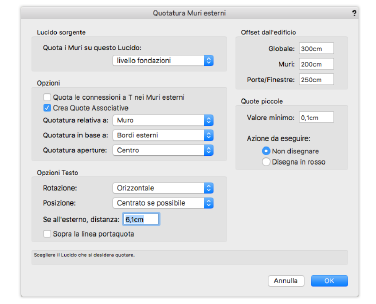

Opzione	Descrizione
Lucido sorgente	Scegliere il Lucido che si desidera quotare.
Opzioni	Queste opzioni permettono di definire i metodi di quotatura.
Quota le connessioni a T nei Muri esterni	Se questa opzione è attiva, verranno quotati anche i muri interni che sono connessi a T con i muri esterni.
Crea Quote Associative	Se questa opzione è attiva, le quote verranno associate ai muri.
Quotatura relativa a	Utilizzare questo menu per definire se le quotature devono essere tracciate rispetto al Muro o al Componente Nucleo. Se il nucleo non è definito, le quote verranno tracciate rispetto ai muri.
Quotatura in base a	Utilizzare questo menu per definire se le quotature devono essere tracciate in base ai Bordi esterni oppure alla Mezzeria dei muri (o del nucleo dei componenti).
Quotatura aperture	Utilizzare questo menu per definire se le quotature delle aperture devono essere riferite al loro Centro o ai loro Bordi.
Opzioni Testo	Queste opzioni permettono di definire le proprietà dei testi delle quote.
Rotazione	Controlla l’orientamento del testo delle quote: ● Orizzontale mantiene sempre orizzontale il testo ● Allineato posiziona il testo in base all’angolazione di quotatura ● Orizzontale/Verticale posiziona il testo in orizzontale per le quotature orizzontali e in verticale per le quotature verticali.
Posizione	Specifica se il testo deve essere centrato tra le Linee Testimone se lo spazio consente o se deve essere posto sempre al di fuori delle Linee Testimone.
Se all'esterno, distanza	Se il testo viene forzato a essere esterno alle Linee Testimone, definire la distanza di posizionamento.
Sopra la linea portaquota	Attivare questa opzione per posizionare il testo sopra la linea portaquota.
Offset dall'edificio	Definire la distanza di quotatura rispetto all’edificio, ai muri, alle aperture.
Quote piccole	Queste opzioni permettono di definire dei limiti nei casi in cui vi siano misure piccole e possono aiutare a individuare eventuali imprecisioni nel disegno; le dimensioni inferiori al valore specificato verranno considerate “piccole”. Attivare Disegna in rosso per rilevare problemi come disallineamenti minimi nel layout; per trascurare eventuali inesattezze, attivare l’opzione Non disegnare.
