Questo strumento permette di creare quote in modo analogo agli strumenti “Quotatura Trasversale” e “Quotatura Lineare” (vedere Quote Trasversali e Quote Lineari) ma con un controllo superiore sulle caratteristiche delle Linee Testimone e su altri aspetti grafici della quota.

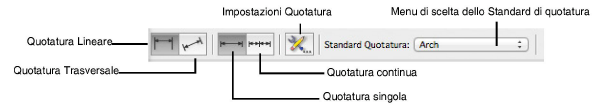

Quando si attiva questo strumento, si hanno a disposizione quattro modalità di lavoro selezionabili nella Barra di Modo.
Per tracciare delle quote in modalità complessa:
1.Attivare lo strumento Quotatura complessa
.
2.Fare clic sulla quinta icona presente nella Barra di Modo.

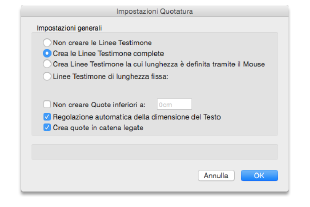

Si apre il dialogo Impostazioni Quotatura
|
Opzione |
Descrizione |
|---|---|
|
Non creare le Linee Testimone |
Con questa modalità le Linee Testimone non vengono create. Se è attiva la modalità “Quote Associative”, vengono create quote associate agli oggetti. |
|
Crea le Linee Testimone complete |
Crea Linee Testimone che terminano sugli oggetti quotati. Se è attiva la modalità “Quote Associative”, vengono create quote associate agli oggetti. |
|
Crea Linee Testimone la cui lunghezza è definita tramite il Mouse |
Attivando questa modalità, è possibile definire manualmente con un clic del mouse la lunghezza delle Linee Testimone al momento della quotatura. |
|
Linee Testimone di lunghezza fissa |
Attivando questa modalità, nel dialogo compare una casella di testo in cui è possibile inserire la lunghezza desiderata espressa in mm. |
|
Non creare Quote inferiori a |
Se questa opzione è attiva, le Quote troppo corte non vengono create. |
|
Regolazione automatica della dimensione del Testo |
Attivare questa opzione per ridurre in modo automatico la dimensione del testo quando la linea portaquota è troppo corta. |
|
Crea quote in catena legate |
Questa opzione permette di creare quote in catena composte da un oggetto singolo. |
3.Selezionare i parametri desiderati e fare clic su OK.
4.Scegliere nel menu posto nella Barra di Modo lo Standard di quota che si vuole utilizzare.
5.Tramite lo strumento fare una serie di clic per creare la quotatura desiderata.
