I Tratteggi Vettoriali

I Tratteggi Vettoriali sono formati da gruppi di linee, che possono anche essere organizzate su più livelli. Tali tratteggi costituiscono il modo più potente e versatile per campire aree del disegno, in modo da connotare superfici, eviden­ziare spazi, definire tipologie di materiali, ecc. I Tratteggi Vettoriali hanno la proprietà di poter essere convertiti in 3D, di poter essere trasportati da un progetto all’altro, di poter essere raccolti in Librerie, di essere facilmente stampa­bili.

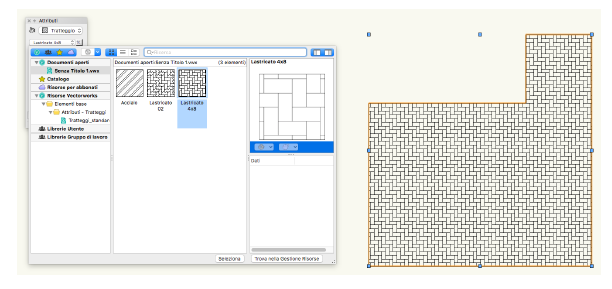

In Vectorworks, ci sono due tipi diversi di tratteggi: i Tratteggi Vettoriali associativi e i Tratteggi Vettoriali non asso­ciativi. L’aspetto di entrambi è determinato dalla definizione del motivo di tratteggio. I primi sono simili ai Retini di Riempimento: è possibile selezionarli nel menu “Stile Riempimento” della Tavolozza Attributi in modo da applicarli agli oggetti selezionati. I Tratteggi non associativi, invece, sono pensabili come un motivo di linee raggruppate in un singolo oggetto e inseribili nel disegno tramite il comando “Tratteggi Vettoriali”; possono essere scomposti nei loro elementi singoli con il comando “Separa”. Inoltre, è necessario raggruppare il Tratteggio non associativo e l’oggetto a cui è applicato affinché diventino un solo elemento. Le seguenti sezioni descrivono in maggiore dettaglio i Tratteggi Vettoriali associativi e non associativi.

I Tratteggi Vettoriali associativi

I Tratteggi Vettoriali non associativi

Definizioni di Motivi di Tratteggio

Applicare i Tratteggi Vettoriali

Modificare i Tratteggi Vettoriali
