Definizioni di Motivi di Tratteggio

I Tratteggi associativi e quelli non associativi utilizzano una definizione di motivo, che raccoglie tutti i dati necessari a Vectorworks per creare Tratteggi nel disegno. Nella cartella “Risorse” contenuta nella cartella di Vectorworks, è presente una cartella “Tratteggi Vettoriali” in cui sono inclusi un gran numero di definizioni che possono anche essere modificate per crearne di nuove.

Ci sono due modi per creare un Tratteggio: modificare un motivo esistente o partire da zero. L’utente ha il pieno controllo sull’aspetto del Tratteggio potendo modificare il colore di sfondo, la dimensione della penna, i valori di offset. Mentre si crea o si modifica una definizione di motivo di Tratteggio, bisogna tenere a mente alcune cose. La definizione di un motivo è la ripetizione degli elementi di una serie di linee in ogni direzione dal punto di inizio. L’utente sceglie il Punto iniziale di una linea e il suo punto terminale (Fattore Tratteggio), la distanza di ripetizione (Ripetizione) e quella di separazione dalle linee vicine (Distanza). Una volta stabiliti questi valori, il motivo si ripete in ogni direzione.

Un Tratteggio può essere composto da numerosi livelli sovrapposti di definizioni; ogni livello viene modificato individualmente, in modo da creare la totalità del tratteggio.

1.Aprire la Tavolozza Gestione Risorse, selezionando la voce nel menu Finestre > Tavolozze.

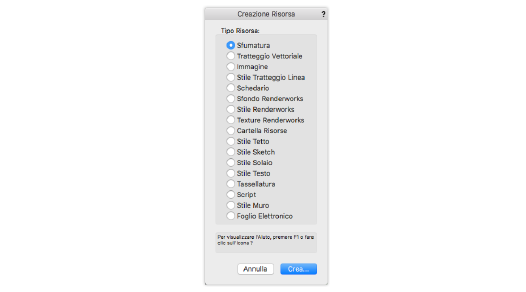

In alternativa è possibile fare doppio clic all’interno della Tavolozza Gestione Risorse per aprire il dialogo Creazione Risorsa.

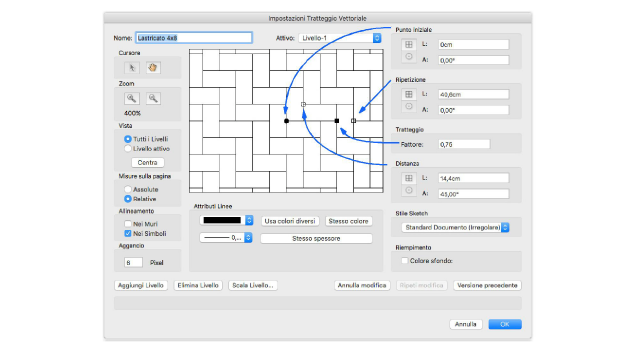

La seguente tabella descrive ciascuna funzionalità del dialogo Impostazioni Tratteggio Vettoriale, usato per creare e modificare le definizioni dei Tratteggi.

Funzione	Descrizione
Nome	Serve a inserire il nome della definizione del Tratteggio. Questo nome identifica la definizione del Tratteggio nella Tavolozza Gestione Risorse e compare nel dialogo Tratteggi Vettoriali (aperto con il comando Tratteggi Vettoriali).
Attivo	Seleziona il livello attivo del Tratteggio mediante il menu a comparsa. Un livello può anche essere selezionato facendo clic su una delle sue linee o usando i tasti freccia destra e sinistra della tastiera. I livelli sono numerati secondo l’ordine di creazione.
Cursore	Permette di passare dalla funzione di puntatore a quella panoramica. Il puntatore è usato per le quattro maniglie di controllo nella finestra grafica. La panoramica permette di spostare gli elementi del motivo nella finestra grafica.
Zoom	Serve a ingrandire o a ridurre di un fattore due la vista; indica anche il fattore di ingrandimento attivo. Il centro della vista conserva le attuali coordinate. L’impostazione iniziale di zoom all’apertura del dialogo corrisponde a quella migliore per modificare il Livello 1.
Vista	Scegliere se visualizzare Tutti i Livelli o il solo Livello attivo (scelto mediante il menu). Fare clic su Centra per centrare il punto di inizio sul livello attivo.
Misure	L’opzione Assolute è assoluta in termini di coordinate dello schermo, in cui 1 cm nel Tratteggio equivale a 1 cm sullo schermo (a un valore di zoom del 100%). Relative imposta il Tratteggio in modo da utilizzare le Unità del Lucido in cui viene inserito il Tratteggio stesso, cioè 1 cm nel Tratteggio equivale a 1 cm nell’Area di disegno come definito dai Righelli (può essere diverso da 1 cm sullo schermo in base all’impostazione dell’Unità di misura). Quando si passa da Assolute a Relative, le impostazioni del Tratteggio sono regolate in modo che tutti i livelli preservino l’aspetto generale del Tratteggio.
Allineamento	Attivare le opportune opzioni in modo che il Tratteggio venga fatto ruotare secondo l’orientamento dei Simboli o dei muri a cui viene applicato.
Aggancio	Imposta il raggio per l’aggancio ai punti terminali o centrali delle linee del Tratteggio quando si sposta una linea trascinandola.
Riempimento	Permette di usare un colore di sfondo. Fare clic sul quadratino colorato e selezionare un colore nella tavolozza che si apre. È applicabile solo ai Tratteggi associativi.
Punto iniziale	Controlla la posizione dell’inizio della prima linea del Tratteggio in relazione all’origine del Tratteggio per il livello attivo. Il modo predefinito usa le coordinate polari (Lun = distanza, Ang = angolo). Inserire i valori o spostare il controllo nella finestra di anteprima.
Ripetizione	Imposta la distanza, per il livello attivo, fra l’inizio di un segmento e l’inizio del segmento collineare successivo. Ripetizione è direttamente correlato al parametro Fattore nel determinare se la linea è tratteggiata o continua e la lunghezza dei segmenti e delle interruzioni. Il modo predefinito usa le coordinate polari (Lun = distanza, Ang = angolo). Inserire i valori o spostare il controllo nella finestra di anteprima.
Tratteggio	Rappresenta per il livello attivo la percentuale della distanza fra il Punto iniziale e la Ripetizione che viene mostrata come segmento di linea. Inserire un valore o spostare il controllo nella finestra di anteprima. Un valore pari a 1 crea una linea continua.
Distanza	Determina per il livello attivo la distanza e la direzione fra le linee. I valori inseriti sono relativi al Punto Iniziale. Il modo predefinito usa le coordinate polari (Lun = distanza, Ang = angolo). Inserire i valori o spostare il controllo nella finestra di anteprima.
Attributi Linee	Imposta il colore delle linee del Tratteggio per il livello attivo. Fare clic sul rettangolino colorato e scegliere un colore dalla tavolozza che si apre. Fare clic su Usa colori diversi per impostare un colore per ciascun livello; fare clic su Stesso colore per applicare il colore del livello attivo a tutti i livelli. Permette di impostare lo spessore della penna per le linee del Tratteggio del livello attivo. Fare clic sull’esempio di linea per selezionare uno spessore da menu. Per creare uno spessore personalizzato selezionare la voce Imposta Spessore. Fare clic sul bottone Stesso spessore per applicare lo spessore del livello attivo a tutti i livelli.
Aggiungi/Elimina Livello	Fare clic su Aggiungi Livello per creare un duplicato del livello attivo. In alternativa, creare un duplicato facendo clic e trascinando il Punto Iniziale tenendo premuto il tasto Opzione (macOS) o Alt (Windows). Fare clic su Elimina Livello per rimuovere il livello attivo.
Livello	Apre il dialogo Scala Livello. Inserire un Fattore per cambiare la definizione del Tratteggio per il livello attivo (eccetto il Fattore Tratteggio che resta invariato). Attivare Tutti i Livelli per cambiare il fattore di scala per i tutti i livelli.
Annulla modifica	Facendo clic su Annulla modifica si possono annullare le ultime cinque azioni.
Modifica	Fare clic su Ripeti modifica per ripetere l’ultima azione annullata. Deve essere usato subito dopo che un’azione è stata annullata. Risulta non utilizzabile quando non vi sono azioni da annullare.
Versione precedente	Riporta la definizione di Tratteggio allo stato in cui si trovava quando è stato aperto il dialogo.

Per il “Punto iniziale”, la “Ripetizione” e la “Distanza” si può scegliere se usare il sistema di coordinate Cartesiane o Polari. Le coordinate Cartesiane sono quelle utilizzate nell’Area di disegno, con un asse X e Y con direzione positiva e negativa. Il sistema Polare definisce la lunghezza delle linee e i valori angolari in relazione all’Origine. Nella modalità Polare, gli angoli vengono rappresentati come valori positivi o negativi compresi fra 0 e 180 gradi. Si può anche inserire il valore come un numero compreso fra 0 e 359: Vectorworks converte in valori negativi tutti quelli superiori a 180. Nella modalità Polare, Vectorworks considera lo 0 nella posizione delle ore 3. Le caselle per questi quattro controlli cambiano in base alla scelta della modalità Cartesiana o Polare. Le funzioni di Punto iniziale, Ripetizione, Fattore Tratteggio e Distanza corrispondono alle quattro maniglie di controllo viste nella finestra grafica. Queste funzionalità sono interattive, nel senso che se si muove una maniglia, i valori della funzione corrispondente cambiano per riflettere gli spostamenti. Il tasto Maiuscole vincola il trascinamento mentre si usano le maniglie di controllo, con effetti diversi su ciascuna delle quattro funzioni.

Per capire come si usa il dialogo Creazione Tratteggi, applicare il seguente procedimento per creare un motivo a mattoni partendo da zero. I mattoni avranno dimensione 30 cm x 15 cm e il primo insieme di linee costituirà le componenti verticali dei mattoni. La definizione di Tratteggio sarà alla giusta Scala quando verrà collocata in un disegno.

1.Aprire la Tavolozza Gestione Risorse, selezionando la voce nel menu Finestre > Tavolozze.

Ciò completerà la definizione del motivo di Tratteggio e riporterà all’Area di disegno.

Nota:I Tratteggi vengono mantenuti nei documenti Vectorworks. Se non si registra un documento, i Tratteggi contenuti verranno persi quando si esce da Vectorworks.
