Vectorworks permette di creare rettangoli arrotondati con angoli simmetrici e/o proporzionali. Gli angoli Proporzionali sono predefiniti in Vectorworks, i diametri degli angoli risultano pari a 1/3 dei lati X e Y. Gli angoli Simmetrici hanno diametri uguali. I rettangoli arrotondati con angoli simmetrici e proporzionali hanno le lunghezze d’arco orizzontale e verticale uguali. Se si preferisce, si possono creare rettangoli arrotondati indicando esattamente le misure X e Y.
|
Opzione |
Descrizione |
|---|---|
|
Rettangolo arrotondato |
Definisce le dimensioni del reticolo di ingombro che contiene il rettangolo arrotondato. |
|
Rettangolo arrotondato ruotato |
Definisce l’altezza e la larghezza del rettangolo da creare, a cui si dà l’orientamento desiderato orientandone la base. |
|
Protrusione/Sottrazione |
Estrude istantaneamente dopo la creazione il rettangolo arrotondato; disponibile in viste 3D. |
Per creare rettangoli arrotondati:
1.Attivare lo strumento Rettangolo arrotondato
.
2.Nella Barra di Modo, fare clic sulla terza icona delle Impostazioni.
Si apre il dialogo Rettangoli arrotondati.
3.Inserire il tipo d’angolo desiderato. Attivare l’opzione Angoli simmetrici e/o Angoli proporzionali.
Oppure, se si preferisce, digitare le misure precise per i diametri.
4.Fare clic su OK.

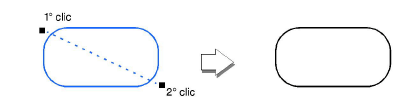

5.Nella Barra di Modo attivare la prima icona per creare rettangoli arrotondati in orizzontale.
6.Fare clic sul punto iniziale.
Non appena si sposta il cursore, compare la diagonale che si sta tracciando in stile punteggiato.
7.Fare clic sul punto terminale del rettangolo.

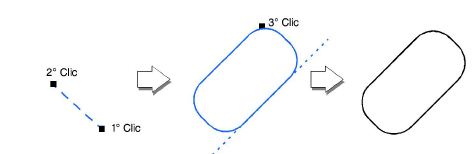

Per creare un rettangolo arrotondato ruotato:
1.Attivare lo strumento Rettangolo arrotondato
.
2.Scegliere la seconda icona nella Barra di Modo.
3.Fare clic sul punto iniziale di un lato del rettangolo arrotondato.
4.Spostare il cursore fino al punto terminale del lato del rettangolo arrotondato e fare di nuovo clic
Compare una linea punteggiata che accompagna il cursore nel disegno del lato perpendicolare del rettangolo.
5.Fare clic per determinare la lunghezza del secondo lato del rettangolo.
Nota:Per quanto riguarda il controllo del grado rotazione dei rettangoli arrotondati in rapporto alla modificabilità delle loro dimensioni, vedere Rotazione dei rettangoli.
Un rettangolo arrotondato planare (sul piano del Lucido) creato in una vista 3D può essere estruso immediatamente dopo la sua creazione.

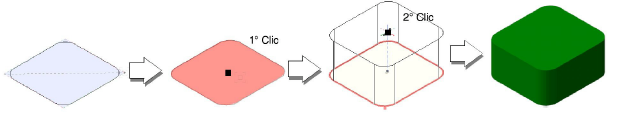

Per estrudere un rettangolo arrotondato appena creato:
1.Attivare la modalità Protrusione/Sottrazione nella Barra di Modo dello strumento Rettangolo arrotondato.
2.Creare un rettangolo arrotondato usando una modalità qualsiasi descritta precedentemente.
3.Con il rettangolo ancora selezionato, fare clic, spostare il cursore, e fare ancora clic per determinare l’estrusione.
Un oggetto Rettangolo arrotondato sul piano del Lucido (oggetto Planare) può essere estruso in qualunque momento con lo strumento Protrusione/Estrusione. Vedere Creare protrusioni e sottrazioni.
L’altezza di estrusione può essere modificata con lo strumento Modifica (vedereCambiare l’altezza delle estrusioni) o mediante la Tavolozza Informazioni.
