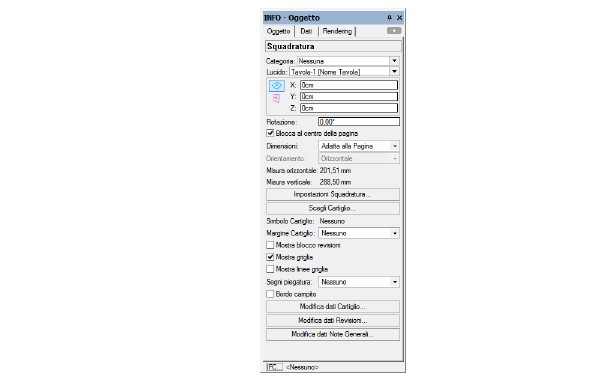

Blocca al centro pagina

Blocca la posizione del centro dell’oggetto Squadratura esattamente al centro dell’Area di disegno; disattivare l’opzione per posizionare la squadratura manualmente.

Dimensioni

Scegliere una dimensione e un formato standard per la squadratura o scegliere Adatta alla Pagina per impostare la squadratura alle dimensioni del foglio. Scegliere Personali per impostare dimen­sioni particolari e fare clic su Impostazioni Squadratura per specificare le misure.

Orientazione

Scegliere l’orientazione verticale o orizzontale.

Misura orizzontale

Mostra la dimensione orizzontale della squadratura.

Misura verticale

Mostra la dimensione verticale della squadratura.

Impostazioni Squadra­tura

Apre il dialogo Impostazioni Squadratura che permette di specificare altre proprietà (vedere Specificare impostazioni aggiuntive della Squadratura).

Scegli Cartiglio

Apre il dialogo Scelta Cartiglio per selezionare un Simbolo da usare come Cartiglio (vedere Aggiungere un cartiglio).

Simbolo Cartiglio

Quando è stato inserito un Cartiglio, mostra il nome del Simbolo utilizzato.

Usa Cartiglio senza Squadratura

Una volta selezionato un Cartiglio, questa opzione permette di visualizzare solo il cartiglio, nascon­dendo tutti gli altri elementi come la squadratura.

Posizione Cartiglio

Specifica la posizione del Cartiglio relativamente alla squadratura.

Fatt. Scala Cartiglio

Se il Cartiglio è troppo grande o piccolo a scala normale (fattore di Scala 1), permette di riscalarlo (testo compreso). Un valore inferiore a 1 rende più piccolo il Cartiglio, mentre un valore maggiore a 1 rende più grande il Cartiglio; il testo è automaticamente scalato con la geometria del Cartiglio.

Margine Cartiglio

Aggiunge un margine orizzontale, verticale o di blocco.

Alt. Cartiglio

Mostra l’altezza del Cartiglio.

Largh. Cartiglio

Mostra la larghezza del Cartiglio.

Mostra blocco revisioni

(solo Design Series)

Visualizza un blocco con la storia delle revisioni.

Posizione blocco revisioni

Specifica la posizione del blocco revisioni relativamente alla squadratura.

Alt. blocco

Specifica l’altezza del blocco revisioni.

Largh. blocco

Specifica la larghezza del blocco revisioni.

Mostra zona revisioni

Aggiunge una colonna zona revisioni al blocco revisioni in cui specificare la posizione delle revi­sioni.

Usa blocco tolleranze
(solo versioni superiori)

In caso di scelta di cartigli ASME, questa opzione permette di aggiungere al cartiglio un’area per il blocco delle tolleranze.

Usa simbolo proiezione
(solo versioni superiori)

In caso di scelta di cartigli ASME, questa opzione permette di aggiungere al cartiglio il simbolo del metodo di proiezione adottato; specificare la voce Primo angolo o Terzo angolo in Proiezione.

Mostra griglia

Mostra il testo e le linee di griglia nel margine della squadratura.

Mostra linee griglia

Mostra le linee di griglia nel disegno.

Segni piegatura

Impostare le misure dei segni di piegatura quando si sceglie di aggiungerli alla squadratura. La prima misura indica la larghezza di piegatura del disegno e la seconda indica la larghezza di mar­gine di piegatura. Scegliere Personali per specificare distanze qualsiasi.

Nota: Le piegature sono predisposte per l’uso con documenti in standard ISO.

Largh. margine

Quando si sceglie la piegatura personale, inserire la larghezza del margine.

Largh. piegatura

Quando si sceglie la piegatura personale, inserire la larghezza di piegatura del foglio.

Alt. piegature

Quando si sceglie la piegatura personale, inserire l’altezza di piegatura del foglio.

Bordo campito

Riempie l’area fra le linee di bordo interna ed esterna con il Riempimento scelto nella Tavolozza Attributi.

Aggiungi lista parti

(solo Design Series)

Aggiungere una lista di parti a un Cartiglio ASME quando è stato creato un Foglio Elettronico con­tenente la lista di parti.

Modifica dati Cartiglio

Apre il dialogo Modifica dati Cartiglio per specificare o modificare i dati del blocco del titolo.

Modifica dati Revisioni (solo Design Series)

Apre il dialogo Dati Revisioni per specificare i dati e il formato delle revisioni.

Modifica dati Note Generali (solo Design Series)

Apre il dialogo Dati Note Generali per specificare dati delle Note Generali
