Specificare impostazioni aggiuntive della Squadratura

La Tavolozza Informazioni presenta altre impostazioni che riguardano l’oggetto Squadratura.

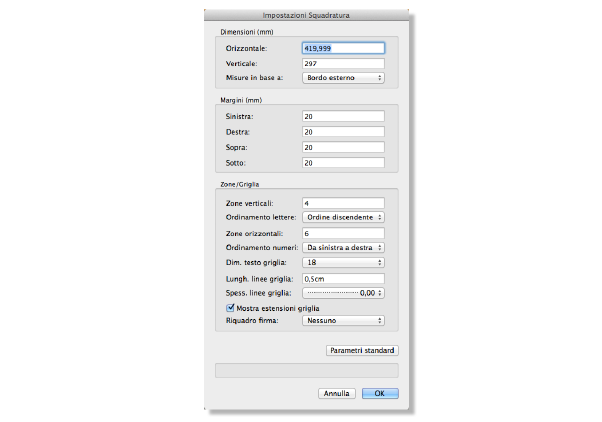

2.Nella Tavolozza Informazioni, fare clic sul bottone Impostazioni Squadratura oppure fare doppio clic sull’oggetto nel disegno.

Opzione	Descrizione
Dimensioni(mm)	Specifica le dimensioni della squadratura.
Orizzontale/Verticale	I due campi contengono rispettivamente la dimensione verticale e orizzontale della squadratura; inizialmente i valori sono basati sull’opzione impostata nel menu Dimensioni della Tavolozza Informazioni, ma possono essere modificati. Questo parametro non è disponibile se la voce scelta in Dimensioni è Adatta alla Pagina.
Misure in base a	Applica le dimensioni a quelle interne o esterne del foglio.
Margini (mm)	Specifica la larghezza dei margini della squadratura.
Zone/Griglia
Zone verticali	Specifica il numero di zone verticali da includere.
Ordinamento lettere	Indica se il testo della griglia verticale inizia in cima o in fondo al bordo.
Zone orizzontali	Specifica il numero di zone orizzontali da includere.
Ordinamento numeri	Indica se i numeri della griglia orizzontale iniziano a sinistra o a destra del bordo.
Dim. testo griglia	Specifica la dimensione del testo e dei numeri della griglia.
Lungh. linee griglia	Specificare la lunghezza delle linee di griglia e delle loro estensioni; le linee non possono estendersi oltre la zona di margine.
Spess. linee griglia	Scegliere lo spessore delle linee di griglia.

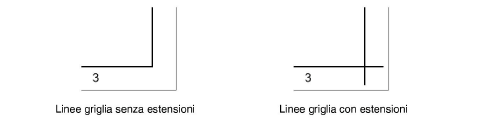

Mostra estensioni griglia	Include delle linee che si estendono al di là del bordo e terminano in corrispondenza degli estremi dei margini.
Riquadro firma	Questo menu permette di includere un riquadro destinato alla firma in corrispondenza del margine della squadratura e, se attivo, dove posizionarlo. · Nessuno omette il riquadro firma · Verticale pone il riquadro firma in verticale nell’angolo n alto a sinistro della squadratura · Orizzontale pone il riquadro firma in orizzontale nell’angolo in alto a destra della squadratura Potrebbe essere necessario apportare delle variazioni alla dimensioni dei margini per fare in modo che vi sia spazio sufficiente per il riquadro firma (se attivo).
Parametri standard	Se la dimensione della squadratura è stata impostata su un formato standard (ad esempio A3) facendo clic su questo bottone è possibile ritornare ai valori predefiniti per parametri della squadratura.
