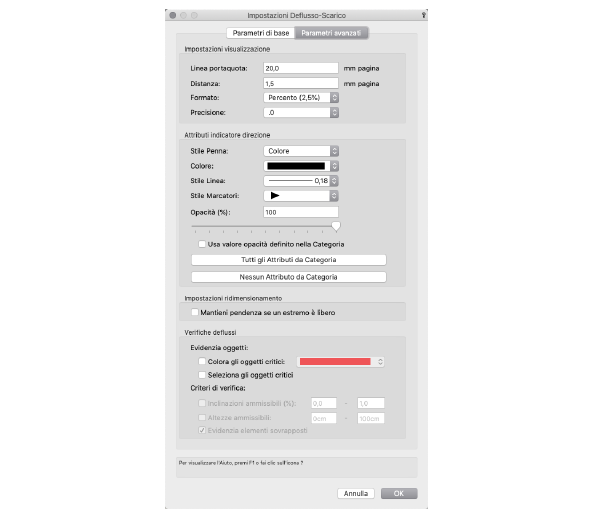

Attributi Etichetta pendenza

Linea portaquota

Definire la lunghezza della linea. La misura è indipendente dal valore della scala di riduzione del disegno.

Distanza

Definire la distanza della linea del vettore dalla linea di connessione dei punti. La misura è indipendente dal valore della scala di riduzione del disegno.

Formato

Utilizzare questo menu per scegliere il formato con cui esprimere la pendenza.

Decimali

Utilizzare questo menu per scegliere il numero di decimali con cui esprimere l’angolazione della pendenza.

Attributi grafici

Stile Penna

Utilizzare questo menu per scegliere lo stile della penna.

Colore

Utilizzare questo menu per scegliere il colore della linea.

Stile Linea

Utilizzare questo menu per scegliere lo stile della linea.

Stile Marcatori

Utilizzare questo menu per scegliere lo stile dei Marcatori.

Opacità

Utilizzare questo controllo per definire l'opacità della linea. Valori inferiore al 100% rendono trasparente la linea. Questa opzione è utilizzabile sono se è attiva l’opzione “GDI+” (Windows) nelle Impostazioni Generali.

Usa valore opacità definito nella Categoria

Attivare questa opzione per fare in modo che la linea usi il valore di opacità definito a livello di Categoria.

Tutti gli Attributi da Categoria

Impostare tutti gli Attributi di Penna da Categoria.

Nessun Attributo da Categoria

Rimuovere tutte le impostazioni da Categoria dagli Attributi di Penna.

Impostazioni modifica (globale)

Mantieni pendenza se un estremo è libero

Se questa opzione è attiva e si modifica un oggetto Deflusso/Scarico, il valore di pendenza viene mantenuto e viene ricalcolata l’elevazione.

Questo parametro funziona solo quando almeno un estremo dell’oggetto non è connesso a un altro oggetto Deflusso/Scarico: l’elevazione dell’estremo libero viene ricalcolata. Se entrambi gli estremi dell’oggetto Deflusso/Scarico sono connessi a un altro oggetto, la pendenza viene modificata e le elevazioni vengono conservate per mantenere la continuità con gli oggetti connessi.

Verifiche deflussi

Queste opzioni permettono di effettuare dei controlli valutativi sulle pendenze inserite sul disegno.

Colora di oggetti critici

Attivare questa opzione per colorare con il colore scelto gli oggetti che sono fuori dal range dei valori ammessi.

Seleziona gli oggetti critici

Attivare questa opzione per selezionare gli oggetti che sono fuori dal range dei valori ammessi.

Criteri di verifica

Queste opzioni permettono di definire il range dei valori ammessi e di conseguenza il range dei valori da evidenziare come critici.

Inclinazioni ammissibili (%)

Attivare questa opzione per definire il range di pendenze ammissibili. Le quote di deflusso-scarico che sono al di fuori dei range di ammissibilità verranno selezionate o colorate con il colore scelto.

Altezze ammissibili

Attivare questa opzione per definire il range di altezze ammissibili. Le quote di deflusso-scarico al di fuori dei range di ammissibilità verranno selezionate o colorate con il colore scelto.

Evidenzia elementi sovrapposti

Attivare questa opzione per colorare o selezionare tutte le quote di deflusso-scarico che si sovrappongono.
