Istanze delle Linee Sezione


È possibile aggiungere o eliminare dai Lucidi design o dalle annotazioni delle Viewport istanze di Linee Sezione asso­ciate a Viewport Sezione verticali. Inoltre, il dialogo Istanze Linea Sezione fornisce un modo facile per navigare da una Viewport Sezione alle Linee Sezione associate.

Nota:Le Linee Sezione sono create solo per sezioni verticali, non per sezioni orizzontali.

Per modificare istanze di Linee Sezione o per individuare una Linea Sezione:

1.      Selezionare la Viewport Sezione di cui si vuole individuare la Linea Sezione o modificarla.

2.Fare clic sul bottone Istanze Linea Sezione sulla Tavolozza Informazioni.

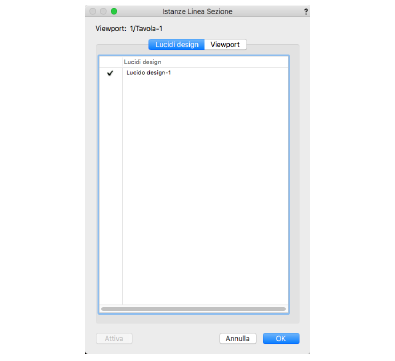

Si apre il dialogo Istanze Linea Sezione.




Opzione

Descrizione

Viewport

Mostra il nome della Viewport Sezione selezionata.

Lucidi design / Viewport

Mostra i nomi di tutti i Lucidi design nel progetto (nel pannello Lucidi design) e tutte le Viewport Lucido presentazione presenti nel progetto (nel pannello Viewport). Ogni Lucido design o ogni Viewport che contiene una Linea Sezione associata alla Viewport Sezione selezionata mostra un segno di spunta Icona_spunta00071.png sulla sinistra del nome.

Attiva

Quando un Lucido design o Viewport con segno di spunta Icona_spunta00072.png è selezionato, permette di individuare l’istanza della Linea Sezione.

3.Per aggiungere un’altra istanza della Linea Sezione in un Lucido design diverso o nello spazio di Annotazione di una Viewport diversa, fare clic sulla colonna presso il Lucido design o la Viewport. Al contrario, per rimuovere un’istanza di Linea Sezione da un Lucido design o da una Viewport, fare clic sulla colonna per rimuovere il segno di spunta Icona_spunta00073.png.

L’eliminazione di tutte le istanze delle Linee Sezione non elimina la Viewport Sezione; in ogni momento si possono creare nuove istanze. Tuttavia, l’eliminazione di una Viewport Sezione comporta anche quella di tutte le istanze di Linee Sezione.

4.Le istanze di Linee Sezione possono anche essere usate come strumento di navigazione per accedere alla posizione della Linea Sezione; la Linea Sezione è selezionata in vista di ogni tipo di modifica.

Per tornare da un’istanza di Linea Sezione alla Viewport Sezione associata, fare clic su Vai alla Viewport Sezione nella Tavolozza Informazioni quando la Linea Sezione è selezionata.
