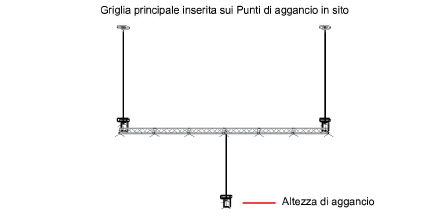

Quando i Punti di aggancio presenti in una location non sono sufficienti, è possibile aggiungere una Griglia principale. Le Griglie principali possono supportare le forze orizzontali applicate ai Bridle. Ogni Griglia principale è composta da un Traliccio e tre Paranchi o Agganci semplici. Lo strumento “Inserisci Griglia principale” posiziona una Griglia principale sui punti di aggancio in sito oppure sugli Elementi strutturali (vedere Elementi strutturali).

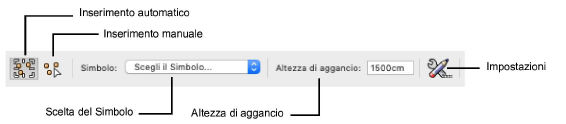

Tramite la Barra di Modo sono accessibile alcune modalità.
|
Opzione |
Descrizione |
|---|---|
|
Inserimento automatico |
Inserisce una Griglia principale utilizzando la tecnologia di connessione automatica, che evidenzia i punti di collegamento validi. |
|
Inserimento manuale |
Inserisce una Griglia principale con tre clic per identificare il punto iniziale, il punto finale e il punto di connessione del sistema reticolare. |
|
Scelta del Simbolo |
Fare clic su questo menu per accedere al Selettore Risorse, tramite il quale è possibile scegliere un Simbolo di Traliccio; fare doppio clic sulla Risorsa per attivarla. |
|
Altezza di aggancio |
Quando si utilizza la modalità di Inserimento manuale in vista Alto/Pianta, definire la distanza dal bordo inferiore della Griglia principale al pavimento. |
|
Impostazioni |
Apre il dialogo Inserisci carico, per selezionare il simbolo di Paranco o di Aggancio Semplice da utilizzare nella Griglia principale. |

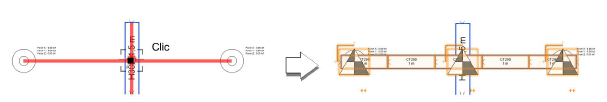

Per inserire una Griglia principale in modo automatico:
1. Attivare lo strumento Inserisci Griglia principale
.
2.Selezionare la modalità Inserimento automatico.
3.Fare clic su menu di Scelta del Simbolo per accedere al Selettore Risorse: fare doppio clic su una risorsa per attivarla.
4.Spostare il mouse sull’oggetto di allestimento per eventi a cui si desidera collegare la Griglia principale.
Grazie alla tecnologia di connessione automatica, viene visualizzata un’anteprima del sistema reticolare in modo dinamico sui possibili punti di connessione.
5.Fare clic sull’oggetto di allestimento per eventi nel punto di connessione desiderato.
La Griglia principale viene inserita nel disegno.
•
Le proprietà degli oggetti Paranco, Aggancio semplice e Traliccio possono essere modificate tramite la Tavolozza Informazioni.

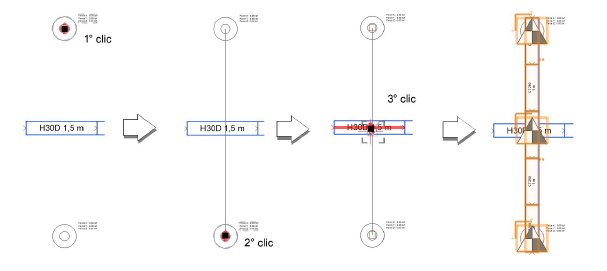

Per inserire manualmente una Griglia principale:
1. Attivare lo strumento Inserisci Griglia principale
.
2.Selezionare la modalità Inserimento manuale.
3.Fare clic sul menu di Scelta del Simbolo per accedere al Selettore Risorse: fare doppio clic su una risorsa per attivarla.
4.Se si sta lavorando in vista Alto/Pianta, inserire il valore di Altezza di aggancio della Griglia principale nella Barra di Modo.
5.Fare clic per impostare il punto iniziale del traliccio e fare nuovamente clic per impostare il punto finale.
6.Fare clic per definire il punto di connessione sull’oggetto di allestimento per eventi a cui si collegherà la Griglia principale.
La Griglia principale viene inserita nel disegno.
Le proprietà degli oggetti Paranco, Aggancio semplice e Traliccio possono essere modificate tramite la Tavolozza Informazioni.
