Inserire Tralicci diritti

Si possono inserire e configurare i tralicci dritti usando lo strumento Traliccio diritto. I tralicci dritti funzionano come oggetti di rigging, dunque gli Apparecchi illuminazione e gli altri carichi possono attaccarsi direttamente ad un Traliccio. I tralicci dritti supportano la rotazione 3D completa e possono essere utilizzati per creare Viste schematiche.

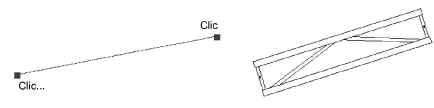

2.Fare clic nell’area di disegno nel punto in cui dovrà essere inserito il traliccio e tracciare una linea che ne indichi la lunghezza.

Se si utilizza questo strumento per la prima volta, si apre il dialogo Proprietà Oggetto. Confermare i parametri standard e fare clic su “OK”. Successivamente, per modificare le proprietà di un traliccio, selezionarlo e apportare le modifiche direttamente nella Tavolozza Informazioni.

Le proprietà del traliccio diritto sono controllabili tramite la Tavolozza Informazioni.

Nota:I tralicci sono elementi 2D/3D ibridi. Tralicci complessi possono aumentare il tempo necessario per il rendering del modello 3D.

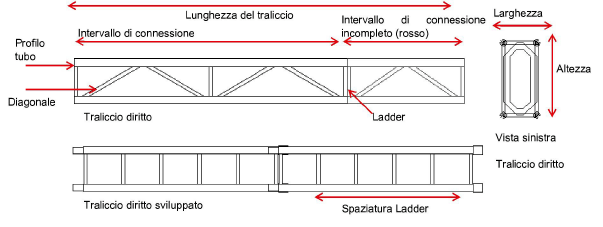

Opzione	Descrizione
Lunghezza	Specifica la lunghezza del traliccio nell’unità di misura attiva.
Profilo	Permette di selezionare il profilo del traliccio da un menu a comparsa.
Connessione	Specifica il tipo di connessione da un menu a comparsa.
Intervallo connessione	Indica la distanza di divisione del traliccio in sezioni.
Ripiegabile	Attivare l’opzione in caso si desideri un traliccio ripiegabile.
Connessione fissaggio	Scegliere se includere una barra luci.
Altezza/Larghezza	Mostra i valori dell’altezza e dell’ampiezza del traliccio.
Profilo Tubo long.	Specifica se i tubi longitudinali sono rettangolari o tondi.
Diametro Tubo long.	Specifica la sezione dei tubi longitudinali.
Spaziatura Ladder	Specifica l’intervallo fra i ladder.
Profilo Ladder	Specifica la forma della sezione dei ladder.
Diam. Ladder superiori/laterali	Inserire il diametro dei ladder superiori o laterali; il valore 0 non fa disegnare ladder.
Profilo Diagonali	Indica se il profilo dei diagonali è rotondo o quadrato; il valore 0 non fa disegnare diagonali.
Diametro Diagonali superiori/laterali	Inserire il diametro dei diagonali superiori o laterali.
Angolo di aggancio	Indica l’angolo di pendenza del traliccio, cioè l’inclinazione rispetto alla scena o al pavimento.
Mostra dettagli 3D	Attivare questa opzione se si desidera mostrare i dettagli tridimensionali del traliccio.
Mostra direzione	Inserisce un indicatore direzionale sul traliccio.
Evidenzia pezzi fuori standard	Fa comparire in rosso le suddivisioni di misura fuori standard.
Messaggio	Fornisce informazioni sulla disposizione dei tralicci.
Scegli sistema tralicci	Fare clic su questo bottone per selezionare il traliccio e tutti gli altri elementi strutturali collegati nel sistema.
Converti in Posizione di aggancio	Fare clic su questo bottone per selezionare l’intero sistema, incluso il traliccio e qualsiasi altro elemento strutturale per convertirli in una o più Posizioni di aggancio; qualsiasi carico attaccato viene associato in automatico alle Posizioni di aggancio che vengono create. Vedere Le Posizioni di aggancio .

Nota:Quando è attivo il riquadro “Evidenzia pezzi fuori standard”, un intervallo di connessione più breve di quanto specificato viene evidenziato in rosso.
