È opportuno definire le impostazioni dei Bridle prima di inserirli nel disegno. L’applicazione di una delle impostazioni predefinite dei Bridle garantisce che tutti i Bridle posizionati successivamente abbiano almeno una dimensione in comune, operazione che facilita sia la pianificazione che la realizzazione e l’assemblaggio. È prassi consolidata specificare le dimensioni e gli elementi predefinite. È possibile in alternativa abilitare l’uso degli Elementi strutturali come punti di aggancio in sito. Le impostazioni si applicano al documento attivo.

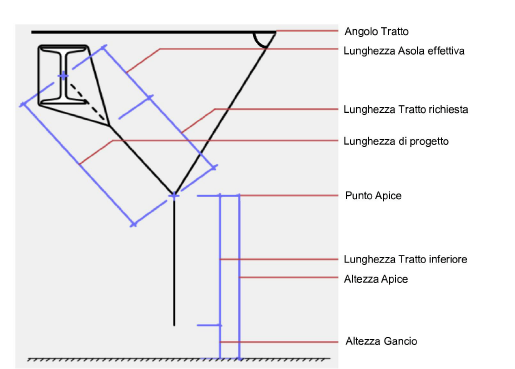

Il diagramma indica dove si trovano i parametri.
Per definire le impostazioni del Bridle:
1. Richiamare il comando Impostazioni Bridle.

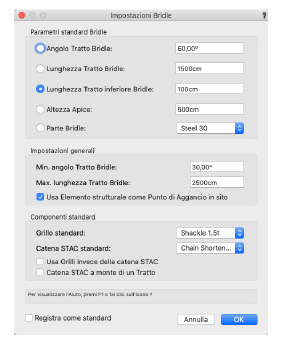

Si apre il dialogo Impostazioni Bridle.
|
Opzione |
Descrizione |
|---|---|
|
Parametri standard Bridle |
|
|
Angolo Tratto Bridle |
Crea il Bridle con l’angolo del tratto specificato. |
|
Lunghezza Tratto Bridle |
Crea il Bridle con almeno un tratto della lunghezza specificata. |
|
Lunghezza Tratto inferiore Bridle |
Crea il Bridle con la lunghezza del tratto inferiore specificata. |
|
Altezza Apice |
Crea il Bridle con l’altezza dell’apice specificata. |
|
Parte Bridle |
Crea il Bridle con un tratto usando solo la parte selezionata. |
|
Impostazioni generali |
|
|
Min. angolo Tratto Bridle |
Definisce l’angolo minimo tra il tratto del Bridle e il piano orizzontale. |
|
Max. lunghezza Tratto Bridle |
Definisce la lunghezza massima del tratto. |
|
Usa Elemento strutturale come Punto di Aggancio in sito |
Consente agli oggetti Bridle creati in modalità Inserimento Automatico di agganciarsi agli Elementi strutturali. |
|
Parti standard |
|
|
Grillo standard |
Permette di scegliere il tipo di grillo predefinito. |
|
Catena STAC standard |
Permette di scegliere il tipo di catena STAC predefinita. |
|
Usa Grilli invece della catena STAC |
Attivare questa opzione per utilizzare i grilli invece della catena STAC negli assemblaggi dei Bridle. |
|
Catena STAC a monte di un Tratto |
Inserisce la catena STAC nella parte superiore del tratto del Bridle. Se questa opzione è deselezionata, la catena STAC viene inserita nella parte inferiore del tratto. |
|
Registra come standard |
Registra le impostazioni attive nel dialogo come impostazioni predefinite per questo documento e per quelli futuri. Se deselezionata, le impostazioni attive vengono registrate solo per il documento attivo. |
2.Specificare le impostazioni predefinite per gli oggetti Bridle e fare clic su OK.
