Effettuare procedure di “fan” sugli Apparecchi

Tramite il comando Puntamento Apparecchi illuminazione è possibile effettuare una procedura di “fan”, ossia l’apertura a ventaglio di una serie di Apparecchi: si possono usare più modalità di fan. È possibile movimentare le luci in modo indipendente agendo sugli angoli di inclinazione e panoramica usando dei controlli di scorrimento oppure immettere i valori di angolazione per effettuare regolazioni fini. Queste modifiche si applicano agli angoli di panoramica e inclinazione iniziali degli Apparecchi. Se necessario, è possibile attivare uno strumento temporaneo per impostare un puntamento condiviso per tutte le luci prima della operazione di fan. Tramite la funzione “Punta a Home le fixture) è ripristinare ogni Apparecchio alla posizione di puntamento predefinita (senza panoramica o inclinazione applicata).

Grazie a una anteprima dinamica dell’angolazione del fascio e della linea centrale è possibile apprezzare come ogni luce verrà puntata quando si conferma l’operazione. È anche possibile inserire in automatico un oggetto Puntamento per ogni Apparecchio illuminazione.

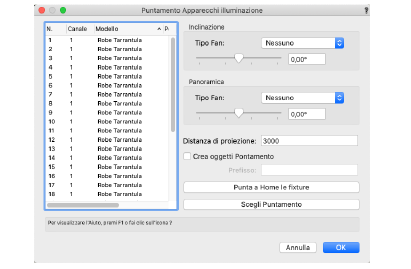

Opzione	Descrizione
Elenco Apparecchi	Visualizza un elenco degli Apparecchi illuminazione selezionati, ordinati per numero di canale. Se i numeri dei canali sono uguali (o non specificati), l’elenco viene ordinato in base alla posizione dell’Apparecchio, da sinistra a destra, nel disegno. I dispositivi possono anche essere ordinati per tipo di Modello, Posizione o Finalità; fare clic su un'intestazione di colonna per ordinare in ordine crescente o decrescente. Per riordinare manualmente gli Apparecchi, fare clic nella colonna N. e trascinare gli elementi nella posizione desiderata.
Inclinazione / Panoramica	Questi controlli permetto di definire i valori di inclinazione o panoramica degli Apparecchi illuminazione. Selezionare il Tipo Fan, quindi utilizzare il controllo scorrimento per regolare l’angolo. L'intervallo dei valori è compreso tra -180° e 180°, a partire dal centro che è zero gradi.
Tipo Fan	● Nessuno: non viene applicato alcun “fan”. ● Dal centro: partendo dal centro, i valori aumentano in direzioni opposte. ● Lineare (da destra a sinistra): partendo dall’ultimo Apparecchio, i valori decrescono dal massimo al minimo. ● Lineare (da sinistra a destra): partendo dal primo Apparecchio, i valori decrescono dal massimo al minimo. ● Verso il centro: partendo dagli estremi, i valori aumentano verso il centro nella stessa direzione. ● Dal centro invertito: partendo dagli estremi, i valori aumentano verso il centro in direzioni opposte. ● Apri dal centro: partendo dal centro, i valori aumentano agli estremi nella stessa direzione.
Distanza di proiezione	Imposta la distanza tra ogni Apparecchio e il suo Puntamento. Questo valore viene utilizzato per calcolare la dimensione del raggio; valori maggiori producono fasci più grandi.
Crea oggetti Puntamento	Crea un oggetto Puntamento con il Prefisso specificato per ogni Apparecchio illuminazione.
Punta a Home le fixture	Riporta gli Apparecchi illuminazione alle loro posizioni di puntamento predefinite, con valori di Inclinazione e Panoramica impostati a zero.
Scegli Puntamento	Facendo clic su questo bottone si attiva uno strumento temporaneo che permette di definire il Puntamento degli Apparecchi illuminazione. Fare clic sul disegno nel punto in cui si desidera impostare la posizione iniziale di puntamento: gli Apparecchi vengono modificati e si ritorna al dialogo.

● per impostare le luci al loro puntamento standard, fare clic sul bottone Punta a Home le fixture.

● per fare in modo che tutte le luci puntino verso la stessa posizione, fare clic sul bottone Scegli Puntamento: si attiva uno strumento temporaneo che permette di scegliere un punto sul disegno.

5.Utilizzare il controllo a scorrimento per modificare in modo interattivo l’inclinazione oppure impostare un angolo in gradi.

7.Fare clic su OK per chiudere il dialogo ed effettuare l’operazione di “fan”. I parametri Panoramica, Inclinazione e Distanza di proiezione di ciascun Apparecchio vengono aggiornati. Se è stata attivata l’opzione Crea oggetti Puntamento, sul disegno viene inserito un oggetto Puntamento per ciascun Apparecchio.
