È possibile utilizzare lo strumento “Cerchio massimo” per misurare distanze geografiche sul disegno, utile per mostrare la distanza effettiva tra i punti su una mappa. A differenza di una quota che riporta la distanza lineare tra due punti di coordinate (X,Y) su un piano, una misura di cerchio massimo è compiuta sull’arco che corrisponde alla distanza più breve tra due punti posti sulla superficie della Terra. È dunque opportuno usare questo strumento (anziché uno strumento di quotatura 2D) per misurare le distanze in un disegno georeferenziato.
Se il documento non è ancora stato georeferenziato, viene visualizzato il dialogo Georeferenziazione documento, in modo da poter scegliere un sistema di coordinate (vedere Definire le informazioni per la georeferenziazione ).
Per misurare distanze geografiche sul disegno:
1. Attivare lo strumento Cerchio massimo
.
2.Fare clic sull’icona delle Impostazioni presente nella Barra di Modo.
Si apre il dialogo Proprietà Oggetto.
|
Opzione |
Descrizione |
|---|---|
|
Mostra la distanza |
Inserisce una quota di distanza sul disegno. |
|
Unità di Misura |
Questo menu permette di scegliere l’Unità di Misura con cui esprimere la distanza. |
|
Mostra l’angolo |
Inserisce una quota della distanza angolare sul disegno. |
|
Formato Angolo |
Scegliere se esprimere l’angolo come Azimuth o come Rilevamento. |
|
Inverti direzione |
Attivare questa opzione per invertire il senso di direzione della quotatura. |
3.Nella Barra di Modo, scegliere se tracciare una linea libera o una linea vincolata.
4.Fare clic sul disegno nel punto iniziale di quotatura, spostare il cursore e fare clic di nuovo per identificare il punto finale.

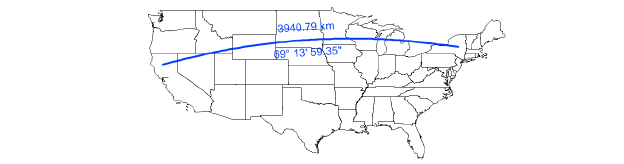

La misura viene inserita sulla mappa.
