Sistemi di coordinate

Esistono diverse opzioni per il tipo di sistema di coordinate geografiche da utilizzare per i Lucidi design georeferenziati. Per le mappe più grandi, in particolare, il sistema di coordinate adeguato può essere molto importante, dato che ha un grande impatto sulle misurazioni della distanza. Una distanza sul disegno e la stessa distanza sulla mappa corrisponderanno, più o meno, a seconda del sistema di coordinate selezionato. Quanto più vicina è la corrispondenza alla regione su cui si sta lavorando, tanto più vicine e accurate sono le misure e le dimensioni.

Nota:WGS 84 / Pseudo-Mercatore è un sistema di coordinate globale che può essere adatto a progetti quando non si conosce un sistema di coordinate più specifico della posizione o non ci sono particolari scopi di collaborazione.

Nei dialoghi Georeferenziazione Documento e Georeferenziazione avanzata, i sistemi di coordinate generici nel menu Sistema di coordinate includono variazioni basate sui tipi di base. Ad esempio, l’opzione Plate Carrée si basa sul sistema di coordinate Equirettangolare. Sono inoltre disponibili sistemi regionali, a seconda della posizione e della versione localizzata di Vectorworks.

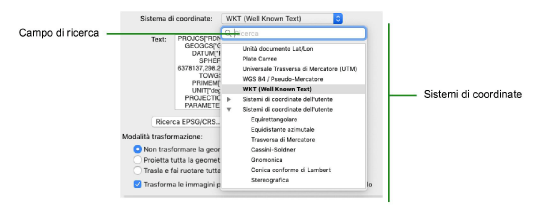

Nella campo Ricerca nella parte superiore del menu, immettere il nome di un sistema di coordinate e premere il tasto Invio; l’elenco viene automaticamente filtrato per visualizzare solo gli elementi che corrispondono al testo inserito. La ricerca non fa distinzione tra maiuscole e minuscole. Per cancellare una ricerca, fare clic sul bottone X.

Tipo proiezione	Descrizione

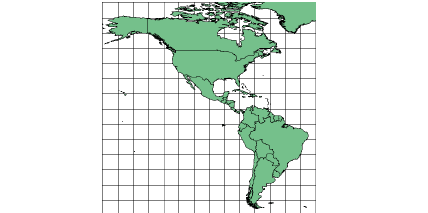

Equirettangolare	Proiezione semplice, valida per le mappe di tutto il mondo. Latitudine e longitudine sono diritte ed equidistanti. La proiezione “Unità Documento Lat / Lon” è equirettangolare, centrata rispetto all’equatore e al meridiano primo, scalato in modo tale che un’unità documento rappresenta un grado di latitudine e longitudine. La proiezione “Plate Carrée” è equirettangolare, centrata rispetto all’equatore e al meridiano primo, in scala e in unità reali.

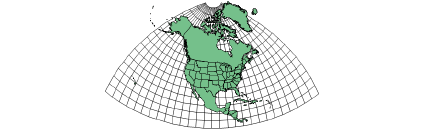

Equidistante azimutale	Valida per le zone attorno a un dato punto, più o meno uguali in altezza e larghezza. Le linee rette tracciate dal punto centrale rappresentano la distanza geografica precisa.

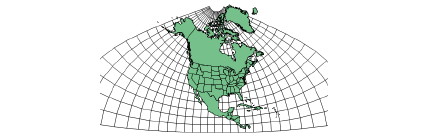

Trasversa di Mercatore	Eccellente per mappare zone strette (nord-sud) attorno a una data longitudine. Presenta una distorsione molto grande quando ci si allontana verso est e ovest. La longitudine centrale definisce il meridiano scelto; la latitudine centrale dovrebbe essere vicina alla zona che viene mappata. La Scala dovrebbe essere “1” o un valore prossimo (ad esempio 0,9996). La proiezione “Universale Trasversa di Mercatore” è una proiezione Trasversa di Mercatore definita da zone di 6° di longitudine. Nelle proiezioni del sistema di coordinate piane degli Stati Uniti (SPCS), la maggior parte delle zone sono proiettate con “Trasversa di Mercatore” o “Conica conforme di Lambert”, a seconda della forma dello stato e delle sue zone. Si usano anche due sistemi, basati su due differenti riferimenti: “NAD27” (ormai obsoleto) e “NAD83” (lo standard attuale).

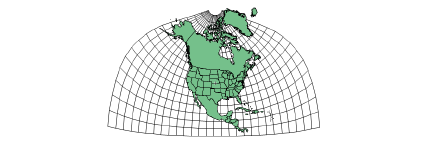

Cassini-Soldner	Valida per mappare zone strette (nord-sud) attorno a una longitudine centrale. Genera una distorsione quando ci si allontana verso est e ovest.

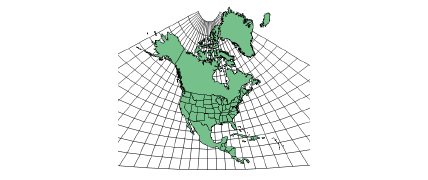

Gnomonica	Valida per mappe di navigazione e aree ristrette attorno a un dato punto. Tutte le linee diritte rappresentano cerchi massimi (le più brevi distanze geografiche).

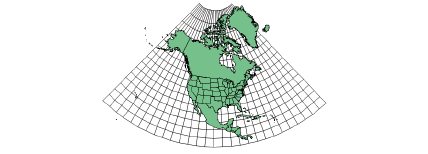

Conica conforme di Lambert	Valida per la mappatura di aree molto grandi (est-ovest) tra i paralleli scelti. La distorsione aumenta quando ci si allontana dai paralleli scelti. Nelle proiezioni del sistema di coordinate piane degli Stati Uniti (SPCS), la maggior parte delle zone sono proiettate con “Trasversa di Mercatore” o “Conica conforme di Lambert”, a seconda della forma dello stato e delle sue zone. Si usano anche due sistemi, basati su due differenti riferimenti: “NAD27” (ormai obsoleto) e “NAD83” (lo standard attuale).

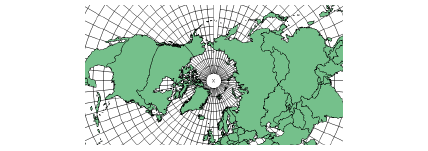

Stereografica	Valida per la mappatura delle zone polari. I parametri definiscono il punto centrale, che è 90 di latitudine per il Polo Nord o -90 di latitudine per il Polo Sud. È possibile utilizzare anche altri punti. La Scala dovrebbe essere “1” o un valore prossimo (ad esempio 0,9996).
