Sezione del Modello del Terreno

Per illustrare le funzionalità chiave del Modello del Terreno, creare delle viste in sezione del Modello con il comando “Sezione DTM”. Le sezioni del DTM sono inserite sul disegno come oggetti 2D. È possibile produrre contemporaneamente la sezione del Modello esistente e del Modello proposto con diversi colori. Gli oggetti inseriti nel disegno sono parametrici, nel senso che presentano i loro parametri nella Tavolozza Informazioni e seguono dinamicamente l’evoluzione progettuale.

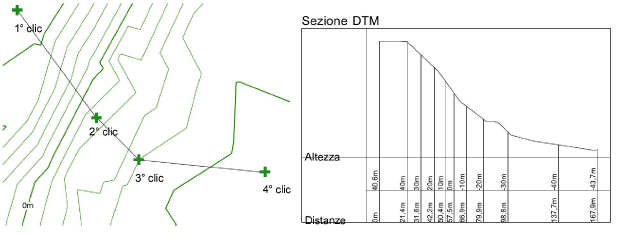

3.Specificare il percorso di sezione con il mouse. La linea di sezione viene tracciata come un Poligono 2D aperto.

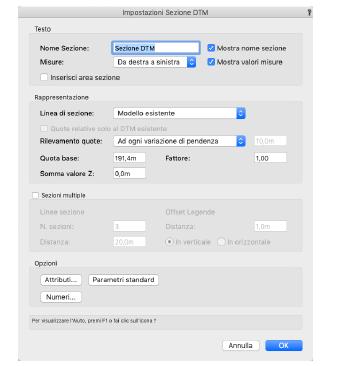

Si apre il dialogo Impostazioni Sezione DTM in cui è possibile impostare i parametri della sezione.

Opzione	Descrizione
Nome Sezione	Inserire il nome che si desidera assegnare alla sezione DTM. Attivare l’opzione Mostra nome sezione per visualizzare il nome direttamente nell’oggetto. Nel pannello Testi del dialogo Impostazioni Attributi è possibile decidere l’aspetto tipografico e il colore del testo.
Mostra nome sezione	Se si attiva questa opzione, il nome della sezione viene inserito nella Legenda Sezione DTM.

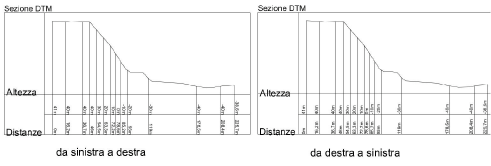

Misure	Scegliere in questo menu a comparsa se le misure devono essere leggibili a sinistra o a destra delle linee delle caselle della legenda della sezione DTM. Nota: affinché i testi delle quote siano leggibili da sinistra a destra, occorre che l’opzione Testo ribaltato leggibile posta nel pannello Visualizzazione del dialogo Impostazioni Generali Vectorworks non sia abilitata.
Mostra valori misure	Solo se questa opzione è attiva, compaiono i valori delle misure.
Inserisci area sezione	Se si attiva questa opzione, viene inserita l’area della superficie di sezione del terreno. Se la sezione è compiuta sia sul modello esistente sia sul modello proposto, vengono inseriti anche i valori di scavo e riporto. Il campo di testo presenta una maniglia che permette di posizionarlo a piacere sul disegno.
Rappresentazione
Linea di sezione	Scegliere se la linea della sezione deve rappresentare la sezione del modello esistente, del modello proposto o di entrambi. Il pannello Linea del dialogo Impostazioni Attributi permette di impostare gli Attributi grafici della linea di sezione.
Quote relative solo al DTM esistente	Attivare questa opzione per visualizzare solo le misure relative al DTM esistente.

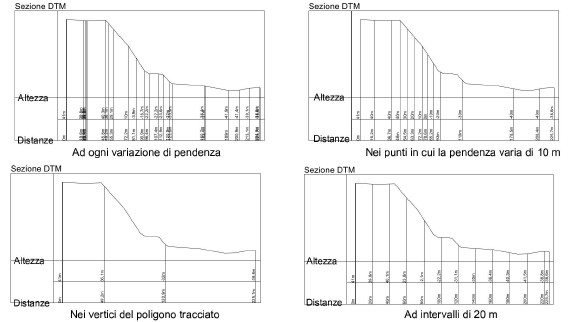

Rilevamento quote	Questo menu permette di impostare il criterio di rilevamento dei punti di quota. Si può scegliere di disporne uno a ogni variazione della pendenza della curva, oppure dove si verifica un certo salto di livello fissato dall’utente, oppure in ogni vertice del poligono aperto tracciato dall’utente per stabilire la sezione, oppure, infine, a ogni intervallo regolare stabilito dall’utente. Nel campo di testo affiancato si inserisce la variazione di livello o l’intervallo desiderato.
Quota base / Fattore	Nel campo Quota base, si imposta il punto più profondo che deve essere indicato nella sezione. Nel campo Fattore si può indicare un fattore di moltiplicazione per i valori Z che definiscono la linea di sezione.
Somma valore Z	È possibile inserire in questo campo di testo un valore da aggiungere alle quote Z indicate nella sezione. Questo valore è aggiunto o sottratto solo ai dati rappresentati numericamente ma non influenza la linea di sezione.
Sezioni multiple	Attivare questa opzione per ottenere una ripetizione automatica della Linea impostata.
Linee sezione
N. sezioni	Numero totale delle Linee Sezione che saranno ottenute.
Distanza	Distanza di ripetizione fra una Linea Sezione e l’altra.
Offset Legende
Distanza	Distanza di collocazione sul disegno fra una Legenda e l’altra.
In verticale/In orizzontale	Scegliere se disporre le legende in orizzontale o in verticale.
Opzioni	Questa serie di bottoni aprono diversi dialoghi che consentono la personalizzazione grafica della sezione DTM.
Attributi	Fare clic su questo bottone per aprire il dialogo Impostazioni Attributi in cui è possibile controllare l’aspetto grafico dei diversi elementi che compongono la Sezione DTM.

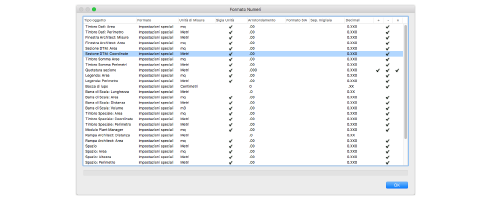

Numeri	Fare clic su questo bottone per aprire il dialogo Impostazione Valori Numerici in cui è possibile determinare l’unità di misura per le quote rappresentate, l’arrotondamento e l’ inserimento degli zeri nei numeri decimali. Per modificare un parametro, fare doppio clic sulla riga.
Parametri standard	Se si fa clic su questo bottone, Vectorworks riporta la Sezione DTM ai parametri originali impostati precedentemente alla prima utilizzazione del comando.

5.Dopo aver chiuso il dialogo, fare clic sul disegno nel punto in cui si desidera inserire la sezione. Il punto di inserimento corrisponde al vertice inferiore sinistro dell’oggetto grafico che si inserisce.

È anche possibile duplicare oggetti Sezione DTM già esistenti e modificare le loro proprietà per ottenere sezioni diverse.

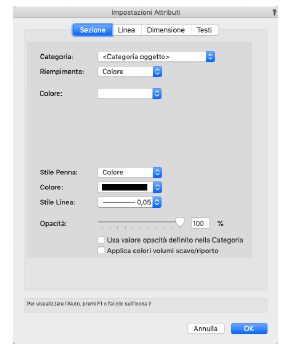

Il dialogo Impostazioni Attributi, diviso in quattro pannelli, permette di controllare la rappresentazione grafica della linea di sezione, dei testi e delle caselle della legenda.

Pannello	Descrizione
Sezione	In questo pannello si decide l’attribuzione della Categoria e gli Attributi grafici per l’oggetto Sezione DTM.
Linea	In questo pannello è possibile assegnare distintamente la Categoria e gli Attributi grafici alla linea di sezione per il modello esistente e a quella per il modello proposto.
Dimensione	In questo pannello si inseriscono misure assolute per la larghezza della colonna alla sinistra del grafico e della legenda, per l’altezza delle caselle della legenda e per i bordi sinistro, destro e superiore del grafico. I valori inseriti vengono automaticamente posti in Scala dal programma.
Testi	Questo pannello contiene i controlli necessari per impostare il carattere, la dimensione, lo stile e il riempimento per i campi di testo generali che esprimono i valori di quota determinati nel grafico e per il titolo che compare nell’oggetto Sezione DTM.

Modifica con il mouse della Linea Sezione DTM

Lo strumento “Modifica” permette di modificare delle Linee Sezione DTM già tracciate sul disegno. La tecnica di modifica è la stessa che si utilizza con le normali polilinee.

Quando si compiono modifiche alla linea di sezione, esse si ripercuotono sulla legenda, a patto che si esegua un aggiornamento dell’oggetto Legenda Sezione DTM, mediante il bottone della Tavolozza Informazioni designato. Se un oggetto Legenda Sezione DTM non è aggiornato, appare circondato da un bordo a strisce bianche e rosse.

Inoltre è possibile modificare la posizione del titolo che si può aggiungere nel punto iniziale della linea di sezione semplicemente spostando con il mouse il punto di controllo che compare nell’angolo inferiore sinistro del titolo stesso quando si seleziona la linea di sezione. Prima di trascinare il mouse, attendere che compaia il normale puntatore a diagonale che segnala la possibilità di un’azione di modifica.

Modifica con il mouse della Legenda Sezione DTM

Una Legenda Sezione DTM può essere modificata direttamente dalla Tavolozza Informazioni. Con il mouse, le uniche modifiche possibili sono lo spostamento del titolo eventualmente aggiunto alla legenda del testo che riporta l’area della sezione del modello esistente, proposto o di entrambi. Come nel caso del nome della linea di sezione, selezionare l’oggetto Legenda Sezione DTM e avvicinare il mouse al punto di controllo del titolo o del campo riportante le aree. Quando compare il puntatore diagonale, si può fare clic e trascinare l’elemento fino a raggiungere una posizione soddisfacente.

Modifica con la Tavolozza Informazioni della Linea Sezione DTM

Le diverse Linee Sezione DTM esistenti possono essere modificate individualmente selezionandole e agendo sulla Tavolozza Informazioni.

Opzione	Descrizione

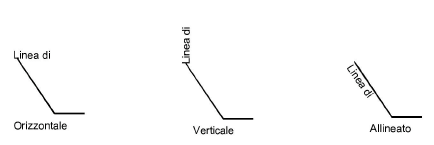

Nome sezione	Inserire il nome da attribuire alla Linea Sezione DTM che può comparire presso il suo punto iniziale. È possibile inoltre disporla in orizzontale, in verticale o in direzione parallela alla linea di sezione stessa.
Linea sezione come superficie	Attivando questa opzione, la linea di sezione è disegnata come superficie. Il bordo superiore della superficie può seguire la superficie del Modello del Terreno o passare per il punto più alto. Il bordo inferiore passa per la quota Z della linea di sezione, che può essere modificato nella Tavolozza Informazioni. Nota: in una vista 3D, la linea di sezione è riferita sempre al Modello del Terreno (esistente o proposto) indicato. Se la linea di sezione fosse posta come superficie relativamente al DTM esistente e si decidesse di riferirla al modello proposto, occorrerebbe aggiornarla con il bottone Aggiorna posto appena sotto nella Tavolozza Informazioni.

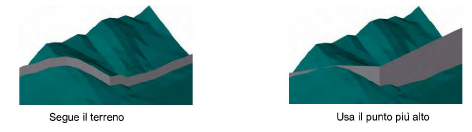

Profilo	È possibile scegliere se la rappresentazione della superficie di sezione deve essere portata fino alla superficie del Modello del Terreno e fino al punto più alto incontrato sul DTM.
Offset	Nel caso che nel menu Profilo si scelga la voce Segue il terreno, in questo campo è possibile determinare un offset rispetto alla superficie DTM stessa.
Aggiorna	Fare clic per aggiornare la Linea di sezione DTM in caso di modifiche del Modello del Terreno esistente o proposto.
Altre opzioni	Le altre opzioni che compaiono nella Tavolozza Informazioni sono analoghe a quelle che controllano le normali Polilinee.

Modifica con la Tavolozza Informazioni della Legenda Sezione DTM

È possibile modificare una Legenda Sezione DTM esistente agendo sui parametri contenuti nella Tavolozza Informazioni dopo averla selezionata.

Opzione	Descrizione
Nome sezione	Inserire il nome che si intende assegnare alla Legenda Sezione DTM.
Mostra nome sezione	Attivando questa opzione il nome assegnato alla sezione viene inserito sul disegno.
Mostra valori misure	L’attivazione di questa opzione permette la visualizzazione dei valori quotati nella Legenda Sezione DTM.
Misure / Rilevamento quote / Quota base/Offset	Questi menu o campi di testo contengono le stesse opzioni e campi dei controlli omonimi del dialogo Creazione Sezione DTM.
Aggiorna	Se si compiono modifiche sul Modello del Terreno o sulla linea di sezione, esse si ripercuotono sulla Legenda Sezione DTM. Tuttavia affinché siano visibili, occorre fare clic su questo bottone. Quando una Legenda Sezione DTM si trova in uno stato che richiede un’azione di aggiornamento, è circondata da un bordo a righe bianche e rosse.
Seleziona Linea sezione	Facendo clic su questo bottone verrà selezionata la Linea Sezione DTM connessa alla Legenda Sezione DTM i cui parametri si trovano nella Tavolozza Informazioni.
Modifica Sezione DTM	Facendo clic su questo bottone, si apre il dialogo Creazione Sezione DTM in cui si possono controllare anche altri parametri specifici. Si ottiene lo stesso risultato facendo doppio clic direttamente su un oggetto.

Calcolare e mostrare pendenza e quota

Lo strumento Deflusso-Scarico nei prodotti Vectorworks Architect e Landmark possiede funzionalità aggiuntive per il modello del sito; è in grado, cioè, di annotare le pendenze del terreno.

Si possono creare delle reti di oggetti Deflusso-Scarico connessi per mostrare le caratteristiche di quota e pendenza della superficie del sito. Gli oggetti Deflusso-Scarico possono essere usati in congiunzione con un modello di sito (in modo che automaticamente prendano i riferimento di quota dal modello) e possono modificare il modello stesso. Se il modello del sito non esiste ancora, possono essere generati dei Punti 3D dalle quote degli oggetti Deflusso-Scarico che a loro volta possono essere usati come dati di base per la creazione di un modello di sito.

Opzione	Descrizione
Inserimento Misura	Traccia un oggetto Deflusso-Scarico basato sui parametri di elevazione di un insieme o su un modello di sito.
Modifica Altezza Punto	Modifica il valore di elevazione di uno o più oggetti Deflusso-Scarico esistenti.
Aggiorna Misure	Aggiorna tutti gli oggetti Deflusso-Scarico nel disegno, applicando le impostazioni attive e aggiornando tutti i punti di altezza sovrapposta.
Impostazioni	Imposta le preferenze globali predefinite per gli oggetti Deflusso-Scarico.
