È possibile utilizzare lo strumento “Griglia geografica” per inserire una griglia sul disegno, non basata sulle coordinate X e Y, ma calcolata in base alle linee di latitudine e longitudine.
Per inserire una griglia geografica sul disegno:
1. Attivare lo strumento Griglia geografica
.

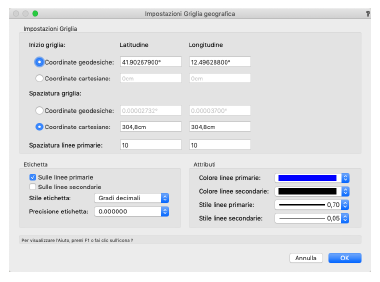

2.Fare clic sull’icona delle Impostazioni presente nella Barra di Modo.
Si apre il dialogo Impostazioni Griglia geografica.
|
Opzione |
Descrizione |
|---|---|
|
Inizio griglia |
Specificare la posizione per la prima linea della griglia, attorno alla quale verranno create le altre in base alla spaziatura definita. |
|
Coordinate geodesiche |
Specificare la posizione iniziale in coordinate di longitudine e latitudine (in gradi decimali). |
|
Coordinate cartesiane |
Specificare la posizione iniziale nelle distanze X e Y rispetto all’Origine interna del disegno. |
|
Spaziatura griglia |
|
|
Coordinate geodesiche |
Specificare la spaziatura della griglia in coordinate di longitudine e latitudine. |
|
Coordinate cartesiane |
Specificare la spaziatura della griglia nelle distanze X e Y sul disegno. |
|
Spaziatura linee primarie |
Definire la spaziatura delle linee primarie. Ad esempio, se il valore è 10, ogni decima riga sarà primaria, con nove righe secondarie tra due linee primarie. |
|
Etichetta |
|
|
Sulle linee primarie |
Attivare questa opzione per inserire una etichetta in corrispondenza di ogni linea primaria della latitudine e della longitudine. |
|
Sulle linee secondarie |
Attivare questa opzione per inserire una etichetta in corrispondenza di ogni linea secondaria della latitudine e della longitudine. |
|
Stile etichetta |
Utilizzare questo menu per scegliere lo stile dell’etichetta, che può esprimere la posizione delle linee in Gradi/Minuti o in Gradi decimali. |
|
Precisione etichetta |
Utilizzare questo menu per scegliere la precisione di arrotondamento dei dati visualizzati nell’etichetta. |
|
Attributi |
|
|
Colore linee primarie / secondarie |
Utilizzare questi menu per scegliere il colore di penna delle linee primarie o secondarie. |
|
Stile linee primarie / secondarie |
Utilizzare questi menu per scegliere il stile di penna delle linee primarie o secondarie. |
3.Impostare i parametri desiderati e fare clic sul bottone OK.

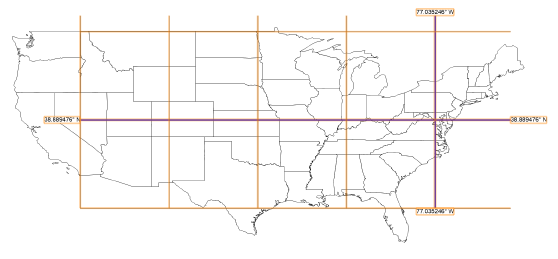

4.Tracciare un rettangolo o una polilinea sul progetto che definisce l’area di inserimento della griglia nella posizione approssimativa della latitudine e longitudine specificate. Creare una polilinea più grande del reticolo della griglia, in modo che il reticolo non venga tagliato dalla polilinea. Quando la polilinea è completa, viene creata una griglia geografica nelle coordinate definite.
I parametri dell’oggetto disegnato possono poi essere modificati nella Tavolozza Informazioni.
