Nome DTM

Definire il nome dell’oggetto parametrico che verrà creato.

Impostazioni

Per usare un Set di parametri registrati, sceglierlo nel menu a discesa. La voce <Impostazioni attive> indica i parametri attivi nel dialogo, sia che siano stati impostati a mano o da un Set precedentemente registrato.

Registra

Apre il dialogo Registrazione Set parametri che permette di assegnare un nome e registrare i parametri attivi in modo che possano velocemente essere selezionati come un Set.

Gestione

Apre il dialogo Gestione Set registrati che permette di rinominare o eliminare i Set di parametri dei Modelli digitali del Terreno registrati.

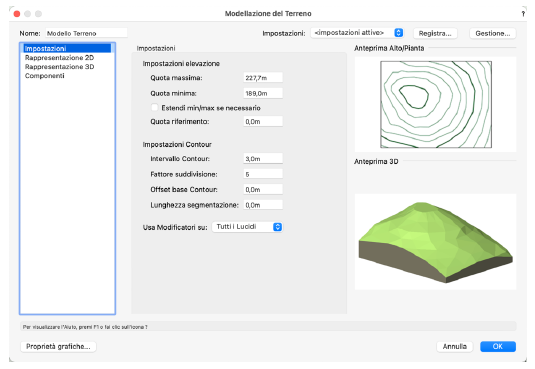

Impostazioni elevazione

Quota massima

Massima quota consentita per i contour. Non viene creato alcun contour se la massima elevazione è minore di quella minima, ma questa situazione può essere utile per calcoli di scavo e riporto, per esempio, con stagni e terrapieni.

Nota: se durante l’aggiornamento del DTM viene rilevato che i valori di contour si trovano al di fuori del range massimo/minimo di quota, viene visualizzato un avviso e viene data la possibilità di correggere i valori di quota.

Quota minima

Minima quota consentita per i contour.

Estendi min/max se necessario

Attivare questa opzione per estendere in automatico i valori di quota massima e/o quota minima ove necessario, senza visualizzare un avviso per richiedere conferma dell’operazione.

Impostazioni Contour

Intervallo Contour

Intervallo fra le linee di contour standard.

Fattore suddivisione

Intervallo fra le linee di contour principali (più spesse).

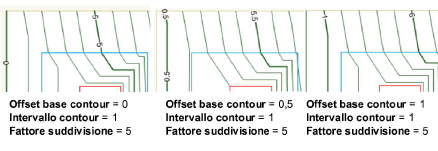

Offset base Contour

Controlla l’elevazione di partenza della prima linea di contour.

Lunghezza segmentazione

Definire la lunghezza dei segmenti di linea retta che costituiscono le parti curve del contour: un valore più piccolo crea contour curvi più morbidi. Il valore 0 (zero) indica la segmentazione massima secondo la risoluzione di conversione 2D definita nelle Impostazioni Generali di Vectorworks.

Usa Modificatori su

Questo menu permette di controllare l’effetto sul Modello del Terreno della suddivisione in Lucidi diversi dei Modificatori. Attivare la modalità Tutti i Lucidi per modificare il modello proposto utilizzando tutti i Modificatori presenti nel progetto. La modalità Solo Lucidi visibili modifica il modello proposto utilizzando solo i Modificatori presenti sui Lucidi visibili; quelli posti su Lucidi non visibili non hanno alcuna influenza. La modalità Stesso Lucido del Modello Terreno utilizza per modificare il modello proposto solo i modificatori posti sul Lucido del DTM.

Seleziona Lucidi

Apre il dialogo Selezione Lucidi che consente la scelta di quali Lucidi contenenti Modificatori possono avere effetto sul Modello del Terreno proposto. I Lucidi attivati mostrano un segno di spunta  nella colonna Usa. Per creare un nuovo Lucido design, fare clic su Crea Lucido, specificare il nome per il nuovo Lucido e fare clic su OK.

Fare clic su OK per tornare al dialogo Modellazione del Terreno. Il menu Usa Modificatori su mostra la voce Set personali di Lucidi.

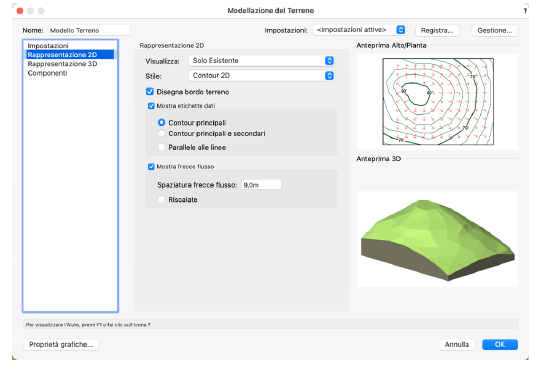

Rappresentazione 2D

Visualizza

Utilizzare questo menu per scegliere il tipo di visualizzazione 2D del Modello del Terreno. La modalità di visualizzazione può essere cambiata in seguito tramite la Tavolozza Informazioni. È possibile utilizzare la modalità Solo Esistente, Solo Proposto, Esistente + Proposto.

Stile

Utilizzare questo menu per scegliere fra varie rappresentazioni 2D del Modello del Terreno. Lo stile di visualizzazione può essere cambiato in seguito tramite la Tavolozza Informazioni.

Disegna bordo terreno

Traccia un poligono 2D in corrispondenza del bordo esterno del DTM.

Mostra etichette dati

Mostra le etichette in corrispondenza delle curve di contour principali.

Contour principali

Attivare questa modalità per visualizzare le etichette dati solo in corrispondenza dei contour principali.

Contour principali e secondari

Attivare questa modalità per visualizzare le etichette dati in corrispondenza dei contour principali e di quelli secondari.

Parallele alle linee

Attivare questa opzione per fare in modo che le etichette dati si dispongano parallelamente alle linee topografiche.

Mostra frecce flusso

Aggiunge delle frecce che permettono l’analisi del flusso di drenaggio; la densità delle frecce dipende dal valore impostato nel campo Spaziatura frecce flusso.

Riscalate

Attivare questa opzione per fare in modo che le frecce vengano riscalate in base alla pendenza del terreno: a pendenze maggiori corrispondono frecce più lunghe.

Rappresentazione 3D

Visualizza

Utilizzare questo menu per scegliere il tipo di visualizzazione 3D del Modello DTM. La modalità di visualizzazione può essere cambiata in seguito tramite la Tavolozza Informazioni. È possibile utilizzare la modalità Solo 2D, Solo Esistente, Solo Proposto, Scavo e riporto.

Stile

Utilizzare questo menu per scegliere fra varie rappresentazioni 3D del Modello del Terreno. Lo stile di visualizzazione può essere cambiato in seguito tramite la Tavolozza Informazioni. In base allo stile scelto, si attivano o meno le opzioni sotto riportate.

Mostra superfici sui bordi
(solo stili Mesh 3D)

Attivando questa opzione si aggiungono delle superfici sui lati e sul fondo della mesh, creando un solido valido.

Mostra Contour 3D
(solo stili Mesh 3D)

Attivando questa opzione si sovrappone un contour 3D al Modello DTM.

Stondamento Mesh
(solo stili Mesh 3D)

Attivando questa opzione si applica uno stondamento della mesh quando viene sottoposta a rendering

Angolo stondamento

Determina quanto stondata viene resa la mesh; utilizzare valori alti per ottenere superfici più stondate (i valori validi vanno da 0° a 180°). Aumentando l’angolo si otterranno mesh più lisce; riducendolo si evidenzieranno gli spigoli. Un valore di 50° è una buona combinazione per mesh con spigoli.

Spaziatura Griglia 3D
(solo stili Griglia 3D)

Definisce il valore di larghezza dei quadrati che formano la mesh.

Tramite un passo di griglia

Attivare questa modalità per creare una griglia in base alla distanza definita nei campi X e Y.

Tramite suddivisioni

Attivare questa modalità per creare una griglia in base ai parametri di suddivisione, che permettono di decidere quanti quadrangoli usare nella direzione X e Y.

X/Y

Definire la misura della lunghezza o il numero di suddivisioni.

Quadrangoli approssimativi

Attivare questa opzione per creare una griglia composta da quadrangoli (ove possibile). Il valore Y viene calcolato automaticamente in base al valore X, in modo da creare una griglia composta di forme che siano quanto più possibile dei quadrangoli.

Nota: anche il valore X può variare in base ai calcoli.

Usa Texture Immagine geografica

Applica al Modello DTM l’immagine geografica selezionata.

Nota: a causa di causa dei limiti imposti dalla licenza, l’immagine viene visualizzata mentre si lavora sul progetto, ma non può essere registrata con il documento per un utilizzo offline. Aggiornare l’immagine geografica facendo clic sul bottone Aggiorna nella Tavolozza Informazioni per effettuare di nuovo il download dell’immagine dopo aver registrato il documento.

Servizio / Scegli Servizio

Permette di accedere al dialogo Gestione Servizio per scegliere il servizio da utilizzare.

Risoluzione immagine

Determina la risoluzione dell’immagine; selezionare Automatica per scaricare un’immagine in base alle dimensioni dell’area di disegno e al livello di zoom, che determina il numero di pixel da visualizzare sullo schermo. L’immagine della mappa si basa sul numero di pixel orizzontali (gli schermi ad altissima risoluzione non aumentano il numero di pixel richiesti, in quanto ciò potrebbe sovraccaricare i server con richieste eccessive di dati e impedire il download.).

Selezionare Personale per inserire il numero di pixel orizzontali per la sorgente dell’immagine (i pixel verticali vengono calcolati automaticamente in base alle proporzioni).

Se si specifica una risoluzione Personale molto alta, potrebbero verificarsi problemi di prestazioni, poiché l’immagine di sfondo occupa l’intero sfondo del disegno. La qualità della mappa potrebbe essere scadente o potrebbe non essere possibile scaricarla, in particolare per richieste ad alta risoluzione su un’area piccola.

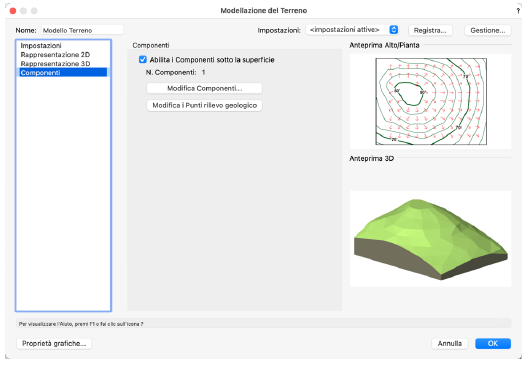

Abilita i Componenti sotto la superficie

Attivare questa opzione per usare i Componenti del terreno.

N. Componenti

Riporta il numero di Componenti definiti.

Modifica i componenti

Fare clic su questo bottone per accedere al dialogo Componenti Modello del Terreno, che permette di specificare le proprietà dei Componenti; vedere Creare i Componenti del Modello del Terreno.
