Impostazione delle ringhiere e delle recinzioni

Le impostazioni sono raccolte in diversi pannelli del dialogo Impostazioni Ringhiera-Recinzione, ciascuno dei quali contiene parametri correlati. Scegliere il pannello da attivare nella lista sulla sinistra del dialogo. Il riquadro grafico alla destra del dialogo mostra un’anteprima dell’oggetto sulla base delle attuali impostazioni.

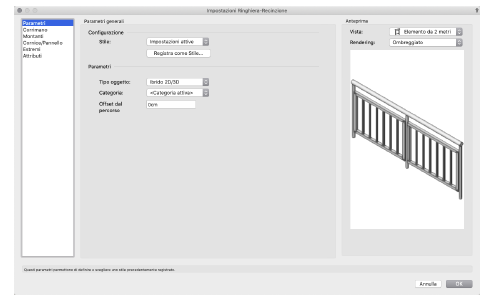

Tramite il pannello “Parametri” si possono definire le impostazioni fondamentali dell’oggetto.

Opzione	Descrizione
Vista	Selezionare una vista dalla lista di quelle standard oppure una rappresentazione dell’oggetto da due o da quattro metri.
Rendering	Scegliere una modalità di rendering per l’anteprima dalla lista di quelle disponibili.

Opzione	Descrizione
Configurazione
Stile	Tramite questo menu è possibile scegliere un modello precedentemente registrato.

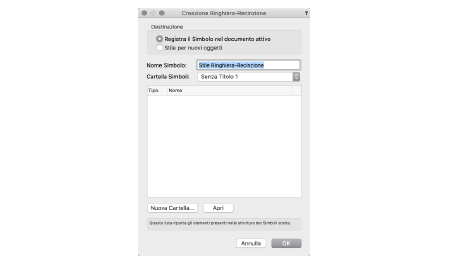

Registra come Stile	Facendo clic su questo bottone si apre un dialogo che permette di definire il nome del Simbolo con cui la ringhiera viene aggiunta alle Risorse del progetto oppure alla Libreria dell’utente.
Parametri
Tipo oggetto	In questo menu è possibile scegliere se ottenere solo un oggetto 2D visto in pianta oppure un oggetto ibrido 2D/3D. La conversione da un tipo di oggetto all’altro avviene automaticamente al variare della voce scelta.
Categoria	Questo menu permette di scegliere la Categoria a cui viene assegnato globalmente l’oggetto creato. È possibile assegnare le singole parti che compongono la ringhiera a Categorie specifiche, tramite il pannello Attributi.
Offset dal percorso	Specifica uno spostamento dal percorso tracciato per l’oggetto ringhiera o recinzione. Relativamente alla direzione di disegno, l’oggetto viene spostato sulla sinistra del percorso per un valore positivo inserito o sulla destra del percorso per un valore negativo inserito.

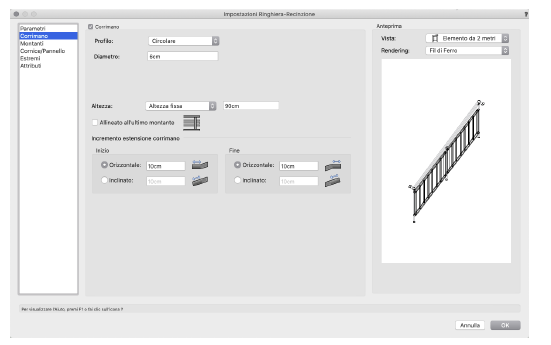

Tramite il pannello “Corrimano” si possono definire le impostazioni geometriche relative al corrimano.

Opzione	Descrizione
Profilo	Tramite questo menu è possibile scegliere il tipo di profilo da usare come sezione del corrimano. Scegliendo la voce Altra sagoma è possibile selezionare un profilo definito in un Simbolo. È possibile utilizzare i profili presenti negli Elementi base oppure registrare i profili personalizzati e registrarli come Simboli.
Diametro / Larghezza / Altezza	In base al tipo di profilo scelto è possibile definire le sue dimensioni.
Altezza	Questo campo permette di scegliere se definire un’altezza fissa per il corrimano, oppure se l’altezza viene calcolata in automatico, in base all’altezza fissa definita per la balaustra.
Allineato all’ultimo montante	Se si attiva questa opzione, il corrimano termina in corrispondenza dell’ultimo montante. Questa opzione influenza solo le ringhiere tracciate in modalità Linea 3D.
Incremento estensione corrimano	In caso di ringhiere o recinzioni tracciate con la modalità Linea 3D, specificano le lunghezze di estensione del corrimano rispetto all’inizio e alla fine del percorso dell’oggetto. Se l’oggetto è inclinato, specificano anche se l’estensione continua con l’inclinazione del corrimano oppure se è parallela al pavimento.

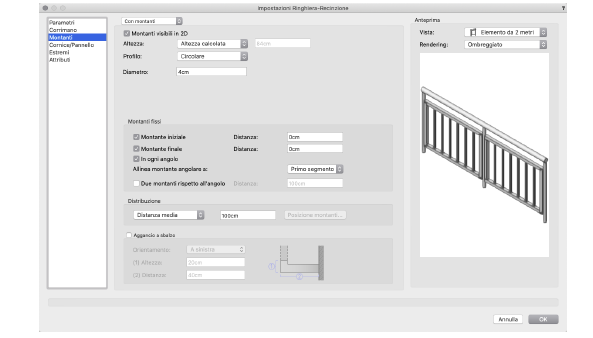

Tramite il pannello “Montanti” si possono definire le impostazioni geometriche relative della balaustra.

Opzione	Descrizione
Menu Montanti	Scegliere la voce Senza montanti, Con montanti, Fissaggio a muro; i parametri disponibili nel pannello cambiano a seconda della selezione.
Montanti visibili in 2D	Se questa opzione è attiva, i montanti verranno disegnati nella vista Alto/Pianta.
Agganci visibili in 2D	Se questa opzione è attiva, gli agganci verranno disegnati nella vista Alto/Pianta.
Altezza	Questo campo permette di scegliere se definire un’altezza fissa per i montanti, oppure se l’altezza viene calcolata in automatico, in base all’altezza fissa definita per il corrimano.
Profilo	Scegliere una forma di profilo per il montante e specificare le dimensioni, se necessario. ● Circolare: Inserire il Diametro. ● Rettangolare: Inserire Larghezza e Altezza. ● Ottagonale: Inserire il Diametro. ● Altra sagoma: Scegliere un profilo dalla lista di quelli disponibili. ● Simbolo personale: Scegliere un Simbolo dalla lista di quelli disponibili. Selezionando la voce Simbolo personale è possibile utilizzare un Simbolo da utilizzare come istanza per i montanti: in questo caso la geometria del Simbolo andrà a sostituire quella dell’intero montante, permettendo così di usare modelli 3D anche complessi.

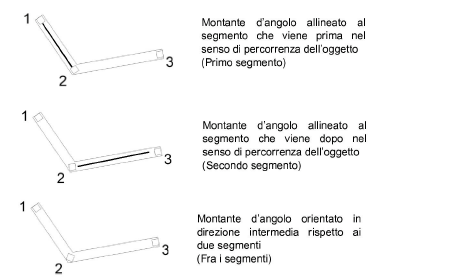

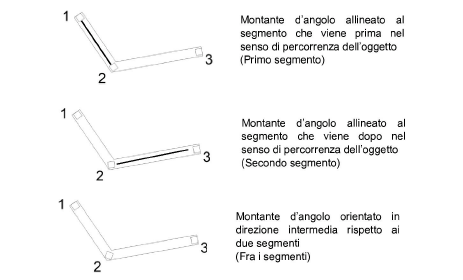

Montanti fissi	Specificare una o più posizioni fisse per i montanti lungo una ringhiera o recinzione. ● Montante iniziale e Montante finale inseriscono un montante ad una certa distanza rispettivamente dall’inizio e dalla fine dell’oggetto percorso. ● In ogni angolo inserisce un montante in ogni angolo dell’oggetto percorso. ● Allinea montante angolare a specifica come allineare ogni montante angolare nella ringhiera o recinzione. ● Due montanti rispetto all’angolo inserisce un montante alla distanza data prima e uno dopo rispetto a quello che si trova in ogni angolo dell’oggetto percorso.
Distribuzione	È possibile definire come si distribuiscono i montanti lungo il tracciato della ringhiera.
Distanza media	Scegliendo questa modalità, Vectorworks cerca di approssimare la distanza, in base alla lunghezza del tracciato.
Distanza fissa	Scegliendo questa modalità, ogni montante viene posizionato alla distanza indicata.
N. montanti	Scegliendo questa modalità, viene posizionato il numero di montanti definito.

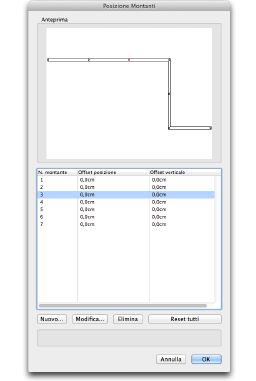

Posizione	Facendo clic su questo bottone è possibile accedere al dialogo Posizione Montanti. Questo dialogo mostra un’anteprima della struttura e l’elenco dei montanti presenti. Selezionando un elemento nella lista e facendo clic sul bottone Modifica è possibile intervenire sulla sua posizione ed eventualmente applicare un offset in verticale. ● Nuovo aggiunge un altro montante al percorso, a metà strada fra il montante selezionato e quello successivo nella lista; inserire il dato di distanza per il nuovo montante, se necessario. I valori Max/Min offset posizione che compaiono rappresentano rispettivamente il termine e l’inizio del percorso. ● Offset posizione è la distanza di spostamento dalla sua posizione calcolata; un numero negativo sposta il montante verso l’inizio del percorso, un numero positivo lo sposta verso il termine. ● Offset verticale è la distanza fra la base del montante e la sua quota calcolata; un numero positivo alza il montante, un numero negativo lo abbassa. ● Allinea montanti specifica come allineare ● Modifica apre un dialogo per gestire i dati di offset e allineamento dei montanti selezionati. ● Elimina cancella il montante. ● Reset tutti annulla ogni aggiunta, eliminazione e spostamento dei montanti.
Aggancio a sbalzo	Attivare questa opzione per aggiungere dei fissaggi ad “L” alla base di ogni montante.
Posizione	Specificare la direzione dei fissaggi.
Altezza	Inserire l’altezza dei fissaggi.
Distanza	Inserire la lunghezza orizzontale del fissaggi.

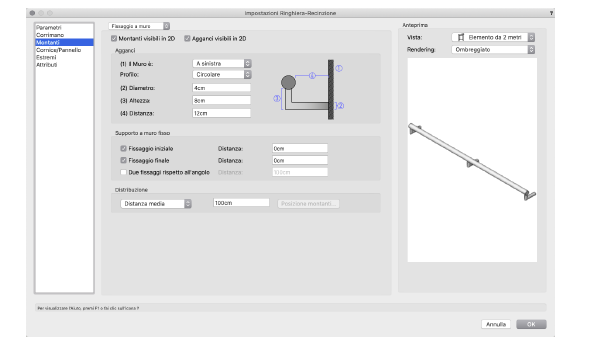

Nel pannello “Balaustra”, se nel menu in cima si sceglie la voce Fissaggio a muro, si può agganciare il corrimano direttamente al muro: in questo caso si può intervenire sui parametri geometrici di controllo dei fissaggi.

Opzione	Descrizione
Montanti visibili in 2D	Quando questa opzione è attiva, i montanti sono visibili in vista Alto/Pianta; quando non è attiva, non lo sono.
Agganci visibili in 2D	Quando questa opzione è attiva, gli agganci sono visibili in vista Alto/Pianta; quando non è attiva, non lo sono.
Agganci
Il Muro è	Specificare la direzione degli agganci.
Profilo	Scegliere la forma del profilo degli agganci.
Diametro	Inserire il diametro degli agganci.
Altezza	Inserire l’altezza degli agganci.
Distanza	Inserire la distanza fra i montanti e il muro.
Supporto a muro fisso	Specificare una o più posizioni fisse per gli agganci lungo la ringhiera o recinzione. ● Fissaggio iniziale e Fissaggio finale inseriscono un fissaggio alla distanza specificata dall’inizio e dalla fine dell’oggetto percorso. ● Due fissaggi rispetto all’angolo inserisce un fissaggio a una specifica distanza prima e dopo ogni fissaggio angolare dell’oggetto percorso.
Distribuzione
Opzioni distribuzione	● Distanza media calcola il numero di fissaggi e li distribuisce regolarmente lungo l’oggetto percorso. ● Distanza fissa calcola il numero di fissaggi e li posiziona alla distanza specificata lungo l’oggetto percorso; può risultare un certo resto inutilizzato nella parte finale del percorso. ● N. montanti distribuisci regolarmente il numero specifico di fissaggi lungo l’oggetto percorso.
Posizione	Quando si seleziona una ringhiera esistente, apre il dialogo Posizione Fissaggi. Scegliere un fissaggio dalla lista e fare clic il bottone appropriato. ● Nuovo aggiunge un nuovo fissaggio al percorso, a metà fra il fissaggio selezionato e quello successivo nella lista; inserire i dati di distanza per il nuovo fissaggio, se necessario. ● Posizione Fissaggio è la distanza del fissaggio dalla posizione calcolata; un numero negativo sposta il fissaggio verso l’inizio del percorso, un numero positivo lo sposta verso la fine. ● Modifica apre il dialogo che permette di modificare la distanza per i fissaggi selezionati. ● Elimina permette di cancellare il fissaggio. ● Reset tutti reimposta i parametri predefiniti, eliminando tutte le aggiunte, cancellazioni e spostamenti dei fissaggi.

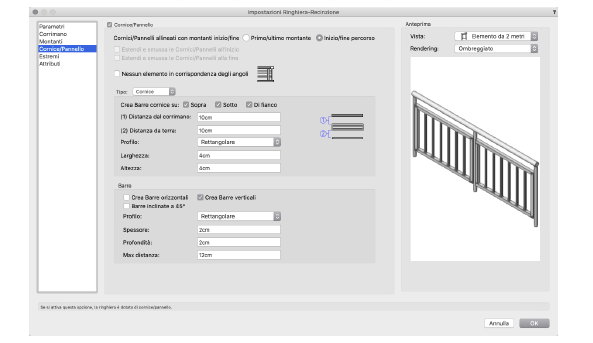

Tramite il pannello “Cornice/Pannello” si possono definire le impostazioni geometriche relative del pannello della balaustra.

Opzione	Descrizione
Cornici/Pannelli allineati con montanti inizio/fine	Attivando questa opzione, le estremità degli elementi verticali e orizzontali sono allineate alle cornici e ai pannelli.
Nessun elemento in corrispondenza degli angoli	Nel caso in cui non vi sia un montante in un vertice, attivando questa opzione si ottiene di eliminare le cornici e i pannelli contigui al vertice stesso.
Cornice
Sopra / Sotto / di fianco	Attivando queste opzioni è possibile scegliere se inserire o meno una cornice nelle rispettive posizioni.
Distanza da corrimano	Imposta l’offset della cornice dal corrimano.
Distanza da terra	Imposta l’offset della cornice dal pavimento.
Profilo	Tramite questo menu è possibile scegliere il tipo di profilo da usare come sezione della cornice.
Diametro / Larghezza / Altezza	In base al tipo di profilo scelto è possibile definire le sue dimensioni.
Barre
Barre orizzontali / Barre verticali / Barre inclinate a 45°	Attivando queste opzioni si ottiene la generazione delle barre.
Profilo	Tramite questo menu è possibile scegliere il tipo di profilo da usare come sezione delle barre.
Spessore / Profondità / Max distanza	In base al tipo di profilo scelto è possibile definire le sue dimensioni.

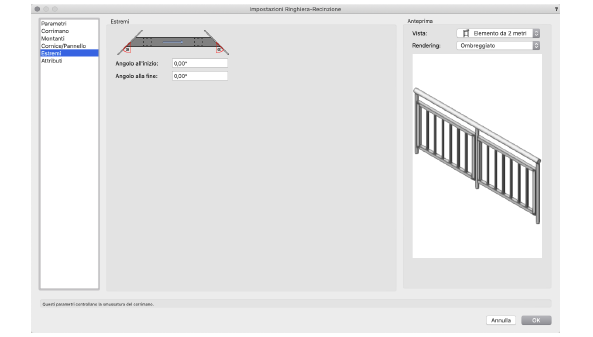

Tramite il pannello “Estremi” si possono definire le impostazioni geometriche relative agli estremi del corrimano, applicando se necessario una smussatura angolare.

Per la vista in Alto/Pianta, inserire l’angolo di smusso per ogni estremo della ringhiera o recinzione; inserire 0 (zero) per gli estremi retti.

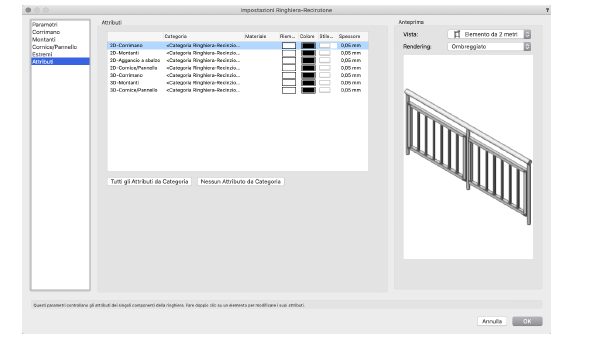

Tramite il pannello “Attributi” si possono impostare i vari attributi grafici dei componenti 2D e 3D della ringhiera.

Compaiono la Categoria e gli attributi di Categoria di ogni parte della ringhiera o recinzione. Fare doppio clic su una voce per aprire il dialogo degli attributi. E’ possibile Impostare gli Attributi di Texture, Riempimento e Penna dalla Categoria, salvo quelli derivanti da un Materiale, e rimuovere tutte le impostazioni di Categoria per Riempimento, Penna e Texture, senza effetto sulle definizioni di Materiali con Attributi impostati per Categoria.
