Creare Muri a gradoni

I muri a gradoni aggiungono picchi di muro a muri esistenti creati con gli strumenti “Muro diritto” o “Muro curvo”. Il muro esistente può essere un singolo elemento oppure una serie di segmenti di muro che sono collegati a L tra loro. I muri a gradoni possono avere un’alzata costante a ogni intervallo oppure, adattandosi al terreno circostante, un’alzata variabile per definire muri liberi o recinzioni.

Opzione	Descrizione

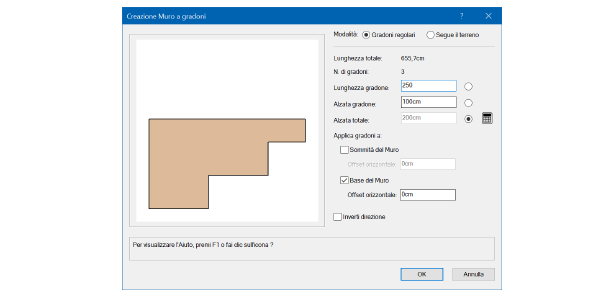

Gradoni regolari	Crea un muro a gradoni con alzate costanti e picchi dei muri a intervalli regolari.
Anteprima	Visualizza la configurazione attiva.
Lunghezza totale	Riporta la lunghezza totale del muro a gradoni che verrà creato.
N. di gradoni	Visualizza il numero di alzate che verranno create.

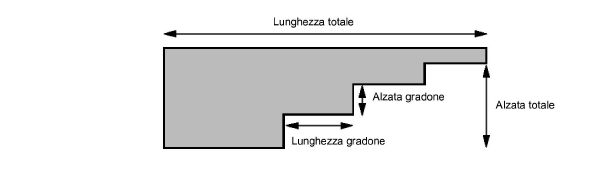

Calcolatore	Le alzate vengono create in base a tre parametri: Lunghezza gradone, Alzata gradone, Alzata totale. Una volta che due di questi parametri vengono inseriti, il terzo viene calcolato automaticamente. Fare clic a lato del parametro che si vuole calcolare automaticamente, e inserire i valori degli altri due parametri.
Lunghezza gradone	Definisce la lunghezza di un gradone.
Alzata gradone	Definisce l’alzata di un gradone.
Alzata totale	Definisce l’alzata totale.
Applica gradoni a	I gradoni possono essere applicati alla base del muro o alla sua sommità, oppure a entrambe.
Sommità del Muro	I gradoni verranno applicati alla sommità del muro.
Offset orizzontale	Specificare l’offset orizzontale dei gradoni in alto: i valori positivi spostano i gradoni a sinistra, mentre valori negativi li spostano a destra. In questo modo è possibile che l’ultimo gradone possa essere più breve o più lungo.
Base del Muro	I gradoni verranno applicati alla base del muro.
Offset orizzontale	Specificare l’offset orizzontale dei gradoni in basso: i valori positivi spostano i gradoni a sinistra, mentre valori negativi li spostano a destra.
Inverti direzione	Definisce se i gradoni debbano partire dall’inizio del muro (opzione non attiva) o dalla fine del muro (opzione attiva).

Le opzioni disponibili dipendono dalla Modalità selezionata (Gradoni regolari o Segue il terreno). Se i parametri sono impostati in modo che i gradoni siano irregolari, il gradone alla sommità verrà troncato.

Opzione	Descrizione

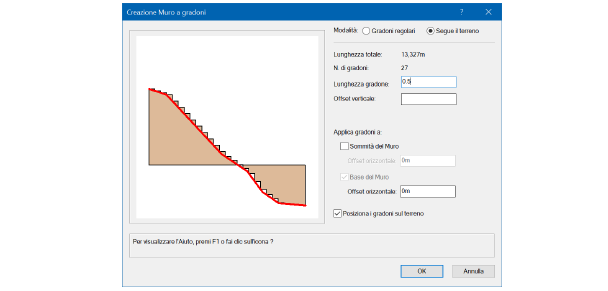

Segue il terreno
Lunghezza totale	Riporta la lunghezza totale del muro a gradoni che verrà creato.
N. di gradoni	Visualizza il numero di alzate che verranno create.
Lunghezza gradone	Definisce la lunghezza di un gradone.
Offset verticale	Specifica una distanza di offset dalla superficie del terreno; un offset zero mantiene i gradoni in corrispondenza della superficie, mentre un valore positivo li eleva al di sopra.
Applica gradoni a	I gradoni possono essere applicati alla base del muro o alla sua sommità, oppure a entrambe.
Sommità del Muro	I gradoni verranno applicati alla sommità del muro.
Offset orizzontale	Specificare l’offset orizzontale dei gradoni in alto: i valori positivi spostano i gradoni a sinistra, mentre valori negativi li spostano a destra. In questo modo è possibile che l’ultimo gradone possa essere più breve o più lungo.
Base del Muro	I gradoni verranno applicati alla base del muro.
Offset orizzontale	Specificare l’offset orizzontale dei gradoni in basso: i valori positivi spostano i gradoni a sinistra, mentre valori negativi li spostano a destra.
Posiziona i gradoni sul terreno	I gradoni vengono invertiti in modo che siano sopra al terreno.

Per posizionare i muri sul Modello Digitale del Terreno (DTM) è possibile utilizzare il comando “Colloca sulla superficie”; tale comando imposta il valore di Z all’inizio del muro in modo che coincida con la base del terreno esistente; vedere Collocazione di elementi sulla superficie del Modello.
