Allineare/distribuire gli oggetti 3D

Il comando “Allinea/Distribuisci 3D” permette di allineare/distribuire l’uno rispetto all’altro due o più oggetti 3D. L’allineamento e la distribuzione si basano sugli assi del Piano del Lucido o del Piano di Lavoro attivo.

Questa funzione permette di allineare/distribuire in 3D più oggetti: l’azione si basa sugli assi X, Y e Z del Piano del Lucido attivo o sugli assi X’, Y’ e Z’ del Piano di Lavoro attivo. Si tengano presenti i seguenti aspetti:

● I Punti 3D e gli oggetti bloccati si comportano in modo speciale rispetto all’operazione di allineamento o distribuzione.

● Se fra gli oggetti selezionati vi è un solo Punto 3D, tutti gli oggetti selezionati vengono allineati relativamente a quel Punto. Se nella selezione ci sono più Punti 3D, essi vengono allineati/distribuiti come tutti gli altri.

● Se fra gli oggetti selezionati vi sono degli oggetti bloccati, essi non si spostano, mentre gli altri vengono allineati/distribuiti proprio rispetto a essi.

● Se fra gli oggetti selezionati vi sono degli oggetti 2D sullo schermo, essi vengono ignorati dal comando di allineamento 3D.

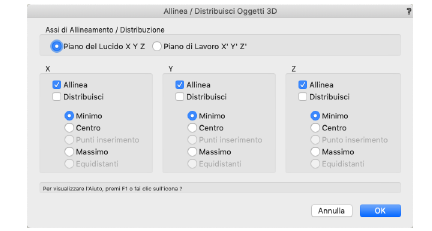

Opzione	Descrizione
Piano	Scegliere se allineare/distribuire rispetto agli assi del Piano del Lucido attivo o del Piano di lavoro.
X/Y/Z
Allinea	Scegliere come allineare gli oggetti selezionati lungo l’asse specificato: ● Al valore minimo delle coordinate di ogni oggetto ● Al valore delle coordinate del centro di ogni oggetto ● Al valore massimo delle coordinate di ogni oggetto ● Al valore delle coordinate del punto di inserimento di ogni oggetto parametrico e simbolo
Distribuisci	Scegliere come distribuire gli oggetti selezionati lungo l’asse specificato: ● Al valore minimo delle coordinate di ogni oggetto ● Al valore delle coordinate del centro di ogni oggetto ● Al valore massimo delle coordinate di ogni oggetto ● Con distanze uguali fra gli oggetti ● Al valore delle coordinate del punto di inserimento di ogni oggetto parametrico e simbolo
