Unità di misura

Vectorworks mette a disposizione un ampio insieme di Unità di misura tra cui scegliere, come centimetri, metri, millimetri, pollici, piedi e alcune combinazioni di queste unità. Inoltre, grazie alla flessibilità del programma, si possono creare sistemi di unità di misura personalizzati.

Il sistema di unità predefinito all’apertura di un nuovo documento (che non è basato su un Modello) o deriva dalle impostazioni del sistema operativo o dalle specifiche nazionali impostate dal localizzatore. In casi particolari, il sistema di unità del sistema operativo può essere modificato mediante le modalità stabilite dal produttore della piattaforma.

Scelta dell’unità di misura

Il comando Unità di misura apre il dialogo omonimo, che contiene, in diversi pannelli, le opzioni riguardanti il sistema di unità di misura attivo.

Nota:Alcune aree del programma, come gli strumenti di irrigazione (richiesta la versione Vectorworks Landmark), hanno separate specifiche di unità che devono essere impostate altrove.

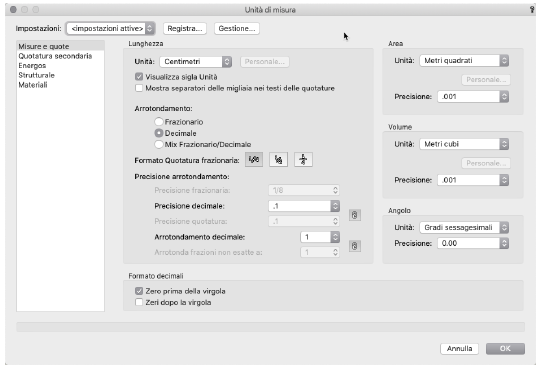

Pannello Unità e quote

I parametri di questo pannello hanno effetto sulle unità di misura espresse nel disegno e sulle impostazioni di arrotondamento per la quotatura primaria.

Opzione	Descrizione
Impostazioni	Scegliere la voce <Impostazioni attive> quando si vogliono utilizzare le impostazioni attualmente specificate nel dialogo; per usare delle unità registrate, sceglierle nella lista.
Registra	Apre il dialogo Registra che consente di dare un nome e di registrare le attuali impostazioni in modo che possano facilmente essere selezionate ed usate più tardi.
Gestione	Apre il dialogo Gestione Set registrati che permette di cambiare nome o di eliminare set di parametri di unità registrati in precedenza; vedere Gestire le unità registrate.
Lunghezza
Unità	Scegliere nel menu il sistema di unità di misura di lunghezza che si desidera. Se si cambia l’impostazione da un’unità metrica a un’altra, la Precisione decimale e la Precisazione quotatura sono automaticamente riscalate dello stesso fattore in modo che il documento mantenga la stessa precisione che aveva in precedenza. Se l’impostazione cambia da un’unità non metrica a una metrica, i valori di precisione sono automaticamente impostati a nuovi valori predefiniti adatti per l’unità metrica scelta.
Personalizza	Se si sceglie la voce Personale nel menu Unità, fare clic sul bottone Personalizza per creare un sistema di misura di propria convenienza; vedere Pannello Materiali.
Visualizza sigla Unità	Se si attiva questa opzione, compare la sigla dell’unità di misura dopo qualunque misura espressa nell’interfaccia del programma o quota riportata nel disegno. Nel caso in cui l’unità attiva sia “Piedi & Pollici”, Vectorworks automaticamente visualizza la sigla, quindi questa opzione non è disponibile.
Mostra separatori delle migliaia nei testi delle quotature	Attivare questa opzione per far comparire il separatore delle migliaia nei valori degli oggetti Quota; il separatore usato dipende dalle impostazioni nazionali del Sistema Operativo (in Italia normalmente è impostato il punto). Nota: I separatori delle migliaia sono utilizzati solo per visualizzare le Quote; non sono usati nella Tavolozza Informazioni o nella fase di modifica diretta del testo di una Quota.
Arrotondamento	L’arrotondamento ha effetto solo sul modo in cui i numeri sono visualizzati; se si inserisce il numero 1,23456 con un arrotondamento di,00, il valore riconosciuto resta 1,23456 ma il valore mostrato è 1,23.
Frazionario	Attivare per un arrotondamento frazionario.
Decimale	Attivare per un arrotondamento decimale.
Mix Frazionario/Decimale	Attivare per una combinazione di arrotondamento frazionario e decimale.
Formato Quotatura frazionaria	Nel caso di attivazione di un Arrotondamento frazionario, scegliere uno stile per le frazioni che appaiono nelle misure, secondo le convenzioni anglosassoni: ● Standard ● In diagonale ● In verticale
Precisione arrotondamento
Precisione frazionaria	Se è stato scelto un Arrotondamento frazionario o misto, scegliere un valore di precisione frazionaria fino a 1/64.
Precisione decimale	Se è stato scelto un Arrotondamento decimale o misto, scegliere fino a dieci cifre di precisione nell’arrotondamento.
Precisione quotatura	Scegliere un valore di precisione per gli oggetti Quota; per collegare il valore per le quote a quello di precisione decimale o frazionario, fare clic sul bottone di collegamento posto alla destra dei campi di arrotondamento
Arrotondamento decimale	Scegliere se l’arrotondamento decimale deve essere eseguito usando multipli di decimi, quarti o mezzi; l’opzione scelta si ripercuote nel campo Precisione decimale.
Arrotonda frazioni non esatte a	Scegliere se l’arrotondamento delle quote debba essere eseguito usando multipli dei decimi, dei quarti o dei mezzi; per collegare il valore di quota al valore della base decimale, fare clic sul bottone di collegamento posto alla destra dei campi di arrotondamento
Formato decimali
Zero prima della virgola	Se questa opzione è attiva, un numero minore di 1 (ad esempio 0,32) viene espresso come “0,32”, altrimenti come “,32”.
Zeri dopo la virgola	Se questa opzione è attiva, un numero viene sempre espresso con tanti posti decimali dopo la virgola quanti sono stati definiti nel menu “Arrotonda a”. Se ad esempio si è impostato un arrotondamento a 5 cifre decimali, il numero “0,32” verrà rappresentato come “0,32000”.
Area/Volume/Angolo
Unità	Scegliere l’unità di unità di misura d’area, di volume o angolare nei menu corrispondenti.
Personale	Se si sceglie la voce “Personale” nei menu relativi alle misure di area e volume, fare clic sul bottone “Personalizza” per creare un sistema di unità di misura personalizzate di area o volume; vedere Pannello Materiali.
Precisione	Per sistemi di unità di misura di area e volume, è possibile scegliere fino a dieci cifre di precisione decimali. Per sistemi di unità misura angolari, scegliere se esprimere le unità in gradi sessagesimali (l’ampiezza dell’angolo giro è di 360 gradi e il Simbolo del grado è “°”), radianti (un angolo giro ha un’ampiezza di 2p radianti e il Simbolo del radiante è “r”), o gradi centesimali (un angolo giro ha un’ampiezza di 400 gradi centesimali e il Simbolo del grado centesimale è “g”); inoltre, scegliere la precisione angolare che può arrivare fino otto cifre oppure scegliere di utilizzare i minuti primi e secondi di grado.

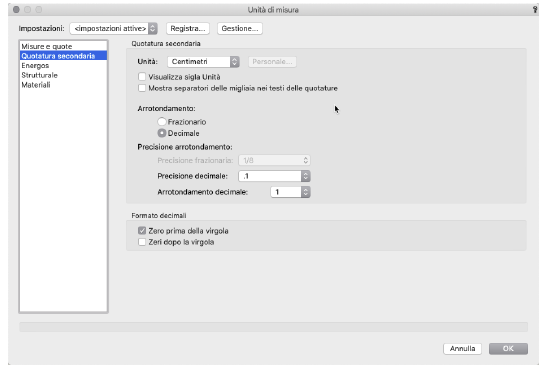

Pannello Quotatura secondaria

Questo pannello contiene molti parametri analoghi a quelli visti nel prima pannello del dialogo, ma la loro impostazione riguarda solo le quote secondarie. Se non si utilizzano quote secondarie, queste impostazioni non hanno effetti.

Opzione	Descrizione
Quotatura secondaria
Unità	Scegliere nel menu il sistema di unità di misura di lunghezza che si desidera. Se si cambia l’impostazione da un’unità metrica a un’altra, la Precisione decimale e la Precisazione quotatura sono automaticamente riscalate dello stesso fattore in modo che il documento mantenga la stessa precisione che aveva in precedenza. Se l’impostazione cambia da un’unità non metrica a una metrica, i valori di precisione sono automaticamente impostati a nuovi valori predefiniti adatti per l’unità metrica scelta.
Personale	Se si sceglie la voce Personale nel menu Unità, fare clic sul bottone Personalizza per creare un sistema di misura di propria convenienza; vedere Pannello Materiali.
Visualizza sigla Unità	Se si attiva questa opzione, compare la sigla dell’unità di misura dopo qualunque misura espressa nell’interfaccia del programma o quota riportata nel disegno. Nel caso in cui l’unità attiva sia “Piedi & Pollici”, Vectorworks automaticamente visualizza la sigla, quindi questa opzione non è disponibile.
Mostra separatore delle migliaia nei testi delle quotature	Attivare questa opzione per far comparire il separatore delle migliaia nei valori degli oggetti Quota; il separatore usato dipende dalle impostazioni nazionali del Sistema Operativo (in Italia normalmente è impostato il punto). Nota: I separatori delle migliaia sono utilizzati solo per visualizzare le Quote; non sono usati nella Tavolozza Informazioni o nella fase di modifica diretta del testo di una Quota.
Arrotondamento	L’arrotondamento ha effetto solo sul modo in cui i numeri sono visualizzati; se si inserisce il numero 1,23456 con un arrotondamento di,00, il valore riconosciuto resta 1,23456 ma il valore mostrato è 1,23.
Frazionario	Attivare per un arrotondamento frazionario.
Decimale	Attivare per un arrotondamento decimale.
Precisione arrotondamento
Precisione frazionaria	Se è stato scelto un Arrotondamento frazionario o misto, scegliere un valore di precisione frazionaria fino a 1/64.
Precisione decimale	Se è stato scelto un Arrotondamento decimale o misto, scegliere fino a dieci cifre di precisione nell’arrotondamento.
Arrotondamento decimale	Scegliere se l’arrotondamento decimale deve essere eseguito usando multipli di decimi, quarti o mezzi; l’opzione scelta si ripercuote nel campo Precisione decimale.
Formato decimali
Zero prima della virgola	Se questa opzione è attiva, un numero minore di 1 (ad esempio 0,32) viene espresso come “0,32”, altrimenti come “,32”.
Zeri dopo la virgola	Se questa opzione è attiva, un numero viene sempre espresso con tanti posti decimali dopo la virgola quanti sono stati definiti nel menu “Arrotonda a”. Se ad esempio si è impostato un arrotondamento a 5 cifre decimali, il numero “0,32” verrà rappresentato come “0,32000”.

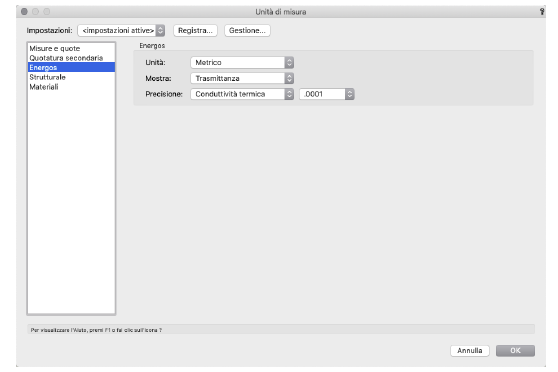

Pannello Energos

I parametri del pannello Energos hanno effetto solo sui calcoli energetici e sulla visualizzazione dei loro risultati; per ulteriori informazioni, vedere Effettuare un’analisi energetica di base.

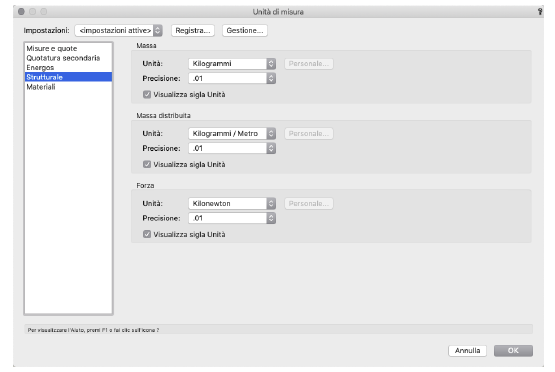

Pannello Strutturale

I parametri del pannello Strutturale hanno effetto sui calcoli di analisi strutturale dei tralicci (richiesto Vectorworks Spotlight).

Opzione	Descrizione
Energos (richiesto Vectorworks Architect)
Unità	Scegliere le unità metriche per tutti i parametri e i calcoli di analisi energetica.
Mostra	Scegliere se esprimere parametri e calcoli dell’analisi energetica in termini di resistenza termica o di trasmittanza.
Precisione	Nel menu compaio no tutte le unità utilizzate nell’analisi energetica, oltre a tre speciali categorie che le raggruppano in modo conveniente. Scegliere una voce dalla lista e impostare il valore della sua precisione. ● Tutte le Unità: imposta tutte le unità per l’analisi energetica alla precisione specificata ● Conduttività termica: imposta la precisione di W/m K o Btu/h ft F ● Altre Unità: imposta la precisione di tutte le unità eccetto la conduttività termica ● Unità specifica: imposta la precisione dell’unità di misura selezionata.

Opzione	Descrizione
Massa/Massa distribuita/Forza
Unità	Scegliere il sistema di misura per la massa, la massa distribuita e le forze.
Personale	Se è stata scelta la voce Personale, fare clic sul bottone omonimo per creare un sistema di misura personalizzato. Vedere Pannello Materiali
Precisione	Scegliere fino a dieci cifre di precisione decimale.
Visualizza sigla Unità	Attivare questa opzione per visualizzare la sigla dell’unità di misura oltre al valore numerico.

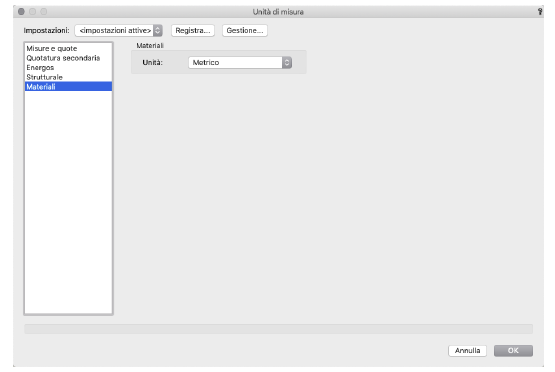

Pannello Materiali

Il pannello Materiali permette di impostare il sistema di unità per i calcoli e la visualizzazione delle Risorse Materiale, indipendentemente dalle impostazioni per il documento. Scegliere il sistema desiderato nel menu Unità.

Creare un sistema di unità di misura personalizzate

2.Nel menu Unità scegliere Personale; oppure, se si è già creato un sistema di unità di misura personalizzato, selezionarlo nello stesso menu.

Il dialogo Unità di misura Personale si chiude, riportando al dialogo Unità di misura.

Opzione	Descrizione
Nome Unità	Nome assegnato all’unità di misura personalizzata: per es. “decimetro”.
Sigla Unità	Abbreviazione usata per rappresentare un’unità nel sistema di misura personalizzato.
Unità Massa per Lunghezza (solo Massa distribuita)	Scegliere le unità di massa da distribuire lungo le unità di lunghezza scelte.
Metodo 1 di equivalenza	Impostare il numero di unità personalizzate occorrenti per ogni unità selezionata; per esempio:” Ci sono 10 Unità per Metro quadrato”.
Metodo 2 di equivalenza	Impostare il numero di unità selezionate occorrenti per unità personale; per esempio: “Ci sono 0,1 Metri quadrati per Unità”.

Gestire le unità registrate

Il bottone Gestione, del dialogo Unità di misura, permette di rinominare o di eliminare dei set di unità di misura, quando è necessario.

1. Attivare il comando Unità di misura e fare clic sul bottone Gestione nel dialogo omonimo.

Opzione	Descrizione
Rinomina	Fare clic e inserire un nuovo nome per il set di unità. Se il nome inserito è già in uso, l’utente riceve l’invito a confermare la propria intenzione di sostituire il set esistente con quello che si sta registrando.
Elimina	Fare clic per eliminare il set di unità. L’utente viene invitato a confermare l’intenzione di eliminare i parametri registrati.

3.Fare cli su OK per chiudere il dialogo. Fare clic ancora su OK per chiudere anche il dialogo Unità di misura.
