Esportazione come Immagine

Il comando “Esporta Immagine” permette di esportare una rappresentazione a pixel di quanto compare sul disegno, usando diversi formati grafici:

Formato	macOS	Windows
BMP	X	X
Portable Bitmap (PBM)	X
GIF	X	X
JPEG	X	X
JPEG2000	X
PNG	X	X
Photoshop (.psd)	X
TGA	X
TIFF	X	X
OpenEXR	X
WMPhoto		X
DDS		X
HEIF	X	X
ASTC texture	X
KTX texture	X
PVRTC texture	X

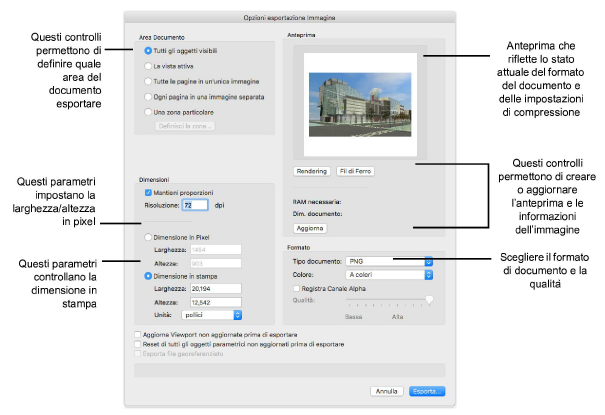

Opzione	Descrizione
Tutti gli oggetti visibili	Esporta un’immagine che include tutti gli oggetti visibili: non è necessario che gli oggetti siano visualizzati sullo schermo per essere considerati visibili.
La vista attiva	Esporta un’immagine che riproduce esattamente quanto è visibile in quel momento sullo schermo (finestra di disegno).
Tutte le pagine in un’unica immagine	Questa opzione determina l’esportazione in un’unica immagine di tutte le pagine in cui è suddivisa l’Area di stampa.
Ogni pagina in una immagine separata	Questa opzione determina l’esportazione in diverse immagini separate delle pagine in cui è suddivisa l’Area di stampa.
Una zona particolare	Esporta un’immagine che comprende quanto definito dall’utente, tramite il bottone “Definisci la zona”.
Definisci la zona	Fare clic su questo bottone per chiudere temporaneamente il dialogo Opzioni esportazione Immagine e ritornare alla finestra di disegno. Tramite un Reticolo di selezione è possibile definire un’area del disegno che si desidera esportare; nella Barra Visualizzazione dei Dati vengono riportate le dimensioni. Al termine dell’operazione si ritorna al dialogo di esportazione.
Mantieni proporzioni	Attivare questa opzione per fare in modo che qualsiasi variazione su uno dei parametri di Larghezza / Altezza si rifletta in automatico sull’altro, in modo da evitare distorsioni nelle proporzioni dell’immagine.
Risoluzione	Specifica la risoluzione dell’immagine stampata in DPI (punti per pollice).
Dimensione in Pixel Altezza / Larghezza	Questi parametri permettono di specificare le dimensioni in pixel dell’immagine. Se è attiva l’opzione “Mantieni proporzioni”, la modifica di un valore comporta l’aggiornamento automatico dell’altro.
Dimensione in stampa Altezza / Larghezza	Questi parametri permettono di specificare le dimensioni dell’immagine stampata nell’Unità di misura scelta. Se è attiva l’opzione “Mantieni proporzioni”, la modifica di un valore comporta l’aggiornamento automatico dell’altro.
Unità	Questo menu permette di scegliere quale Unità di misura utilizzare per specificare le dimensioni dell’immagine stampata.
Anteprima	Quest’area permette di avere un’anteprima dell’immagine che verrà esportata. Viene influenzata dai bottoni “Rendering” e “Fil di Ferro”.
Rendering	Aggiorna l’immagine di anteprima usando le impostazioni di rendering attive.
Fil di Ferro	Aggiorna l’immagine di anteprima usando il metodo “Fil di Ferro”.
Aggiorna	Aggiorna i valori approssimativi relativi alla quantità di memoria RAM necessaria per esportare l’immagine ed alla dimensione dello spazio che occuperà sul disco.
Tipo documento	Questo menu permette di scegliere il formato grafico in cui verrà registrata l’immagine.
Colore	Specificare se si desidera esportare l’immagine A colori, In toni di grigio, in Bianco/nero.
Registra Canale Alpha	Per i tipi di documento che prevedono la trasparenza quando si specifica un colore pieno, attivare questa opzione per esportare l’immagine con un sfondo trasparente. Per osservare in anteprima il risultato finale, fare clic sul bottone Rendering o Fil di Ferro: lo sfondo bianco opaco è sostituito da un motivo a scacchi che indica le zone trasparenti.
Qualità	Per alcuni tipi di documento è possibile applicare una compressione. Spostare il controllo verso sinistra per ridurre la qualità, generando un file più piccolo; spostare il controllo verso destra per aumentare la qualità.
Aggiorna Viewport non aggiornate prima di esportare	Questa opzione permette di ottenere l’aggiornamento automatico di tutte le Viewport non aggiornate prima dell’esportazione.
Reset di tutti gli oggetti parametrici non aggiornati prima di esportare	Se questa opzione è attiva, prima dell’esportazione il programma aggiorna tutti gli oggetti parametrici (come i Timbri Speciali) che lo richiedono.
Esporta file georeferenziato (solo prodotti Vectorworks Design Suite)	Se l’esportazione riguarda uno o più Lucidi design georeferenziati, l’attivazione di questa opzione determina la creazione di un documento di testo (World file) contenente i dati di georeferenziazione dell’immagine esportata. Se sono visibili più Lucidi georeferenziati, il documento è scritto in base al Lucido posto più in alto; per ulteriori informazioni, vedere GIS e georeferenziazione

4.Scegliere il tipo di documento in cui registrare l’immagine, tramite il menu Tipo documento.

Viene visualizzato il dialogo standard di sistema che permette di scegliere una posizione su disco, definendo il nome con cui esportare i dati.

Quanto visibile sul disegno viene registrato su disco con una rappresentazione a pixel, nel formato indicato.

Esportazione di immagini georeferenziate

Se il Lucido design attivo è georeferenziato, vi è un’opzione per esportare un cosiddetto “worldfile” che accompagni un file immagine georeferenziato corrispondente al disegno contenuto in Vectorworks. Il “worldfile” serve a convertire le coordinate dell’immagine in coordinate del mondo reale, deve avere lo stesso nome del file immagine associato e un’estensione del nome .bpw, .jgw, .pgw, .tfw, .gfw o .wld.

2.Si apre il dialogo Opzioni esportazione immagine. Impostare le opzioni come descritto in Esportazione come Immagine e attivare l’opzione Esporta file georeferenziato.

3.Fare clic su Esporta e assegnare un nome e una posizione al file. Insieme all’immagine, il programma esporta un worldfile che descrive la posizione geografica dell’immagine esportata, la sua scala e l’angolo di rotazione rispetto al sistema di coordinate geografiche. Se sono visibili più Lucidi design georeferenziati, il worldfile risulterà basato sul Lucido design attivo.

Esportazione in formato HDRI

Il comando “Esporta Immagine HDRI” permette di creare immagini di formato speciale, utilizzabili come sfondi illuminanti; vedere Creare sfondi con immagini panoramiche. Si tratta di una buona scelta quando si desidera ritoccare l’immagine in un programma grafico; infatti l’immagine esportata risulta “lossless”, cioè senza perdita di qualità o di informazioni o introduzione di difetti dovuti alla quantizzazione; ciò risulta utile quando occorra regolare l’esposizione o il colore dopo l’esportazione.

1. Selezionare la modalità di Renderworks da usare per l’esportazione e renderizzare l’immagine.

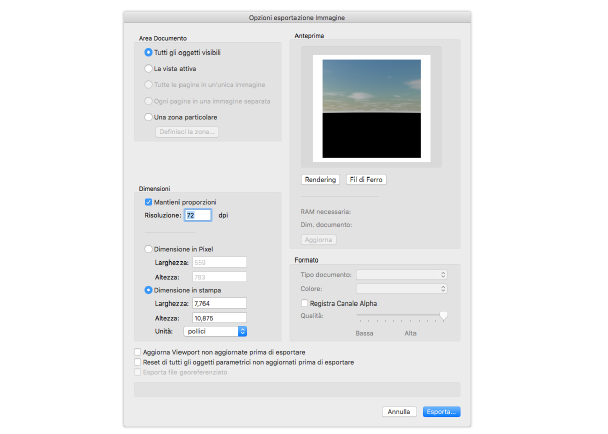

Opzione	Descrizione
Tutti gli oggetti visibili	Esporta un’immagine che include tutti gli oggetti visibili (non occorre che gli oggetti siano attualmente sullo schermo affinché siano considerati visibili).
La vista attiva	Esporta un’immagine che corrisponde esattamente a ciò che compare attualmente sullo schermo.
Tutte le pagine in un’unica immagine	Non disponibile per l’esportazione in HDRI.
Ogni pagina in una immagine separata	Non disponibile per l’esportazione in HDRI.
Una zona particolare	Permette di esportare la parte dell’immagine contenuta in un reticolo di selezione tracciato con il mouse. Attivare questa opzione e fare clic su Definisci la zona per chiudere temporaneamente il dialogo. Fare clic e trascinare il mouse per specificare l’area per l’esportazione; le dimensioni del reticolo compaiono nella Barra dei Dati. Fare clic per fissare l’area di esportazione e tornare al dialogo Opzioni esportazione Immagine. La Dimensione in Pixel dell’immagine è automaticamente posta uguale a quella del reticolo.
Mantieni proporzioni	Attivare questa opzione per mantenere la proporzione originale, quando si specifica nuove dimensioni per l’immagine.
Risoluzione	Specifica la risoluzione in stampa per l’immagine, espressa in pixel per pollice.
Larghezza/Altezza	Specifica le dimensioni in pixel dell’immagine esportata; se l’opzione Mantieni proporzioni è attiva, le variazioni a una delle dimensioni avranno effetto anche sull’altra, in modo da mantenere il rapporto originale.
Larghezza/Altezza	Specifica le dimensioni dell’immagine stampata espresse nell’Unità selezionata; se l’opzione Mantieni proporzioni è attiva, le variazioni a una delle dimensioni avranno effetto anche sull’altra, in modo che il rapporto originale sia mantenuto.
Unità	Selezionare un’Unità di misura da applicare
Anteprima	Mostra un’anteprima in fil di ferro o renderizzata dell’applicazione dei valori attuali dei parametri del dialogo.
Rendering	Aggiorna l’anteprima eseguendo un rendering in base alle attuali opzioni.
Fil di Ferro	Aggiorna l’anteprima con una vista in fil di ferro.
Formato
Tipo documento	Non disponibile per l’esportazione in HDRI (il formato è sempre HDRI).
Colore	Non disponibile per l’esportazione in HDRI.
Qualità	Non disponibile per l’esportazione in HDRI.
Aggiorna Viewport non aggiornate prima di esportare	Aggiorna automaticamente ogni Viewport visibile prima di esportare.
Reset di tutti gli oggetti parametrici non aggiornati prima di esportare	Reimposta automaticamente gli oggetti parametrici che richiedono un aggiornamento (come i Timbri Dati) prima dell’esportazione.
Esporta file georeferenziato (solo prodotti Vectorworks Design Suite)	Disponibile solo se il Lucido design attivo è georeferenziato. Insieme al file immagine viene esportato un documento che descrive la posizione, la scala e l’orientazione dell’immagine esportata, nel sistema di coordinate geografiche.

3.Specificare le dimensioni e la risoluzione per l’esportazione dell’immagine e fare clic su Esporta.

Viene visualizzato il dialogo standard di sistema che permette di scegliere una posizione su disco, definendo il nome con cui esportare i dati.

Esportazione in formato Metafile

I file grafici possono essere esportati in formato Metafile per poter essere inseriti in praticamente ogni programma in Windows, incluso AutoCAD e applicazioni di word processing.

Nota:Questa sezione riguarda solo gli utenti di Windows. Vectorworks supporta la versione avanzata (enhanced) del formato Windows Metafile.

Oltre ai Lucidi design renderizzati e alla geometria di Vectorworks, l’impostazione della Risoluzione ha effetto sugli oggetti PDF, che sono rasterizzati durante l’esportazione in formato Metafile.

Esportazione in formato EPSF

Il comando Esporta EPSF permette di esportare un disegno nel formato di file EPS. Il formato EPSF (encapsulated PostScript format) può essere letto da molti programmi di grafica e di desktop publishing. Il filtro di esportazione di Vectorworks esporta i file EPSF in formato Illustrator 88. I file EPSF contengono tutti gli elementi del disegno, e un’anteprima TIFF che usa l’ordinamento standard dei byte. Vectorworks esporta questi file ad alta risoluzione e con la massima accuratezza.

2.Si apre il dialogo Opzioni Anteprima EPS. Specificare il tipo di anteprima TIFF che si desidera esportare insieme ai dati PostScript. Fare clic su Esporta.

3.Si apre il dialogo di sistema per la registrazione del file esportato. Specificare il nome e la posizione del file.

4.Se alcuni oggetti del disegno sono all’esterno dell’area di stampa, si apre un dialogo che chiede se si desidera usare l’area di stampa come delimitazione per l’esportazione in EPSF. Se si fa questa scelta, ogni oggetto all’esterno dell’area di stampa viene escluso dall’esportazione.
