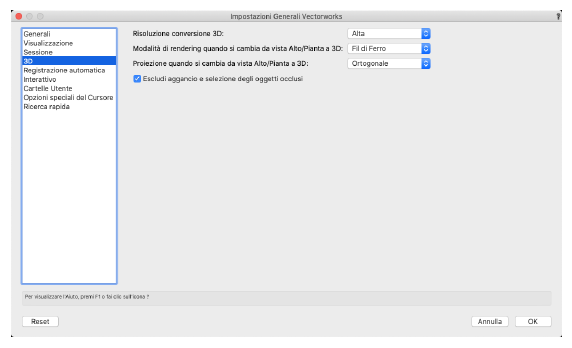

Risoluzione conversione 3D

Questo menu permette di scegliere la risoluzione usata per visualizzare gli oggetti 3D; influenza le polilinee e i cerchi estrusi o sottoposti a rotazione attorno.

Modalità di rendering quando si cambia da vista Alto/Pianta a 3D

Permette di impostare la modalità standard di rendering usata quando si passa dalla vista Alto/Pianta a una vista 3D. È poi possibile cambiare la modalità tramite le apposite voci di menu o con il menu nella Barra delle Viste.

Proiezione quando si cambia da vista Alto/Pianta a 3D

Permette di impostare la modalità standard di proiezione usata quando si passa dalla vista Alto/Pianta a una vista 3D. È poi possibile cambiare la modalità tramite le apposite voci di menu.

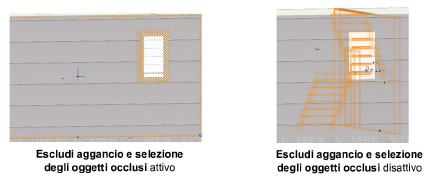

Escludi aggancio e selezione degli oggetti occlusi

Quando si opera con la modalità di rendering, gli oggetti pieni “occludono” o nascondono gli oggetti che si trovano dietro di loro. Se si mantiene attiva questa opzione, le operazioni di selezione e di aggancio risultano più semplici, dato che gli oggetti retrostanti non interferiscono. Per accedere alla geometria nascosta, usare la modalità X-ray Select, attivare il Volume di sezione oppure passare alla modalità di rendering a Fil di Ferro.
