.Lo strumento “Misurazione” permette di misurare la distanza fra due o più punti sui Lucidi design o sui Lucidi presentazione facendola momentaneamente comparire nella Barra Dati. Lo strumento mostra la misura fra il punto in cui si fa clic e il successivo e tiene nota anche della lunghezza cumulativa rispetto al punto da cui si è partiti. È utile per misurare distanze non quotate o forme irregolari.
Lo strumento è in grado di effettuare misurazione direttamente anche dalle Viewport. Per semplificare la percezione di quanto si sta misurando, accanto alle misure viene indicato il fattore di Scala in uso.
Nota:Le misure vengono mostrate nella Barra Dati solo fino a quando non si fa doppio clic con il mouse. Se sono significative è opportuno annotarle prima che vengano cancellate.
Per misurare una distanza:
1. Attivare lo strumento Misurazione .
2.Fare clic nel punto iniziale della misura.
3.Trascinare il mouse lungo la distanza che si vuole misurare.
Nella Barra Dati compaiono due sigle di misura con gli stessi valori, per il momento.
Dopo Lunghezza, Vectorworks riporta la distanza dal punto su cui si è fatto clic.
Dopo Totale, Vectorworks riporta la distanza totale dal punto di partenza.
Dopo Scala, Vectorworks riporta la Scala del Lucido design attivo o della Viewport su cui si sta operando.

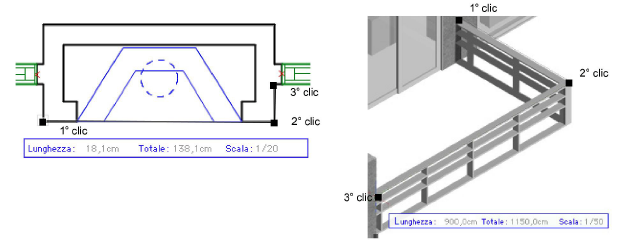

4.Quando si vuole continuare la misura in una diversa posizione, fare clic per marcare un secondo punto.
Il valore dopo “Lunghezza” diventa “0” (zero).
5.Trascinare il mouse lungo il segmento successivo che si vuole misurare.
Nella Barra Dati compaiono ora due valori diversi.
Si può continuare la misura del percorso irregolare.
6.Quando la misura è completa, annotare la lunghezza totale.
7.Terminare con un doppio clic.
Il doppio clic elimina le misure dalla Barra Dati.
