Lo strumento “Goniometro” che possiede due modalità, permette di misurare angoli nel disegno, mostrandone temporaneamente l’ampiezza in gradi nella Barra Dati. Una modalità permette di misurare un angolo fra tre punti nell’Area di disegno. L’altra permette di calcolare l’angolo fra due oggetti, o lati di un oggetto, rettilinei (rettangoli, inclusi quelli arrotondati e ruotati), linee, polilinee e poligoni. Non funziona, comunque, con cerchi, ellissi o archi. Inoltre, non funziona se si cerca di utilizzarlo con linee parallele.
È possibile misurare gli angoli fra oggetti o lati di un oggetto senza registrare le misure.

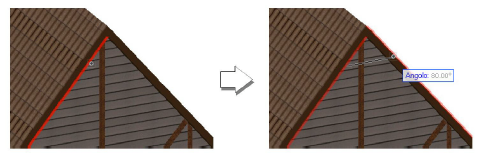

Per misurare l’angolo fra oggetti o lati di un oggetto:
1. Attivare lo strumento Goniometro
.
2.Fare clic sull’icona della modalità Misurazione angolo fra due linee.
3.Spostare il cursore di selezione sul primo dei lati dell’angolo da misurare.
4.Fare clic per selezionare il lato; trascinare il mouse sull’altro lato dell’angolo.
Nella Barra Dati sopra l’icona di modalità viene riportata la misura dell’angolo.
5.Annotare l’angolo e fare clic.
Quando si fa clic, Vectorworks cancella il valore della misura dalla Barra Dati.
È possibile misurare l’angolo fra tre punti senza registrare il valore della misura.
Per misurare gli angoli fra tre punti:
1. Attivare lo strumento Goniometro
.
2.Fare clic sull’icona della modalità Misurazione angolo fra tre punti.
3.Fare clic sul punto iniziale.
4.Fare clic sul secondo punto.
5.Trascinare il mouse sul terzo punto dell’angolo.
Nella Barra Dati sopra l’icona di modalità viene riportata la misura dell’angolo.
6.Annotare l’angolo e rilasciare il pulsante del mouse.
Una volta rilasciato il pulsante, Vectorworks cancella la misura dalla Barra Dati.
