Panoramica di calcolo


Il dialogo Panoramica di calcolo mostra i risultati dell’ultimo calcolo o della verifica del sistema effettuato. Si apre come risultato finale dei calcoli, ma è comunque possibile visualizzarlo in qualsiasi momento.

Per visualizzare la panoramica di calcolo:

1.         Richiamare il comando Panoramica di calcolo.

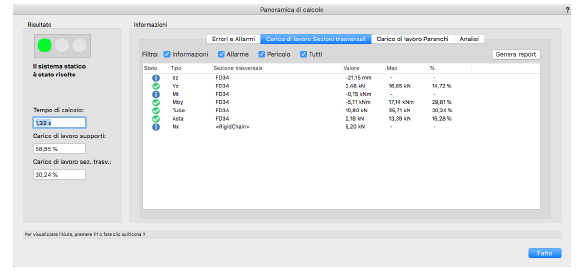

   Si apre il dialogo Panoramica di calcolo.




Opzione

Descrizione

Feedback

L’indicatore di stato consente di vedere immediatamente se il sistema soddisfa i limiti di sicurezza. Il verde indica che non ci sono errori o sostegni/sezioni trasversali sovraccariche; il giallo indica cautela, dal momento che i carichi sono vicini ai limiti di sicurezza; il rosso indica che ci sono problemi critici o condizioni di sovraccarico. Se l’indicatore è vuoto, significa che non ci sono informazione sufficienti per generare un feedback.

Sotto l’indicatore di feedback, un indicatore di stato descrive il sistema come irrisolvibile (con errori che impediscono il calcolo), risolvibile o privo di dati. Il sistema deve essere consi­derato risolvibile, senza errori critici, affinché i calcoli possano essere effettuati.

Un sistema risolvibile può ancora presentare errori che devono essere affrontati; per esem­pio, un paranco o una sezione trasversale potrebbe essere pericolosamente sovraccaricato, caso comunque evidenziato da un calcolo risolvibile.

Tempo di calcolo

Visualizza la quantità di tempo, in secondi, necessaria per il completamento dei calcoli.

Carico di lavoro supporti

Riepiloga la percentuale del carico di lavoro agente sui supporti (paranchi) nel sistema.

Carico di lavoro Sezioni tra­sversali

Riepiloga la percentuale del carico di lavoro agente sulle sezioni trasversali nel sistema.

Errori e Allarmi

Fare clic su questo pannello per visualizzare i problemi riscontrati nel sistema; ogni numero corrisponde a un’etichetta posizionata sul progetto.

Filtro

Permette di filtrare l’elenco dei problemi per tipologia; attivare Tutti per vedere tutti i pro­blemi.

Errore

Le icone indicano la tipologia del problema in essere. Fare doppio clic su una riga per selezio­nare e centrare sullo schermo l’etichetta associata.

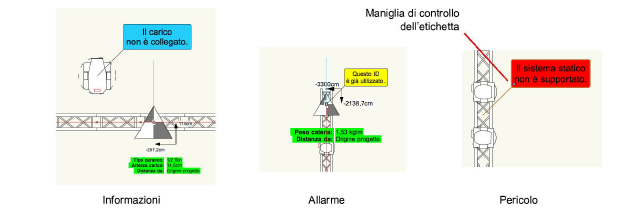

        Icon_info.png Informazioni: informazione generica che non ha causato impedimenti ai calcoli.

        Icon_warning.png Allarme: problema che dovrebbe essere risolto poiché ha influenza sulla staticità.

        Icon_error.png Pericolo: problema critico che impedisce il completamento dei calcoli o che influenze la correttezza dei risultati.

Tipologia/Descrizione/ID

Indica il tipo di elemento strutturale con un problema, descrive il problema e visualizza l’identificativo univoco di tale criticità.

Genera report

Crea in automatico un Foglio Elettronico con i dati di errore; se ne esiste già uno, il nome del Foglio Elettronico viene automaticamente generato con un numero progressivo.

Carico di lavoro Sezioni tra­sversali

Fare clic su questo pannello per visualizzare il dettaglio del carico di lavoro per le sezioni tra­sversali.

Filtro

Permette di filtrare l’elenco dei problemi per tipologia; attivare Tutti per vedere tutti i pro­blemi.

Stato

Le icone indicano lo stato dei carichi di lavoro delle sezione trasversale. Fare doppio clic su una riga per selezionare e centrare sullo schermo la sezione trasversale associata.

        Icon_info00494.png Informazioni: informazione generica che non ha causato impedimenti ai calcoli.

        Icon_warning00495.png Allarme: problema che dovrebbe essere risolto poiché ha influenza sulla staticità.

        Icon_error00496.png Pericolo: problema critico che impedisce il completamento dei calcoli o che influenze la correttezza dei risultati.

        Icon_good.png OK: nessuna criticità.

Sezione trasversale

Identifica la sezione trasversale.

Valore/Max/%

Visualizza il carico di lavoro applicato a ciascuna sezione trasversale, il limite di deflessione massimo definito e la percentuale del carico di lavoro. Il carico di lavoro totale è quello riepi­logato nel campo Carico di lavoro Sezioni trasversali a sinistra del dialogo.

Genera report

Crea in automatico un Foglio Elettronico con i dati di errore; se ne esiste già uno, il nome del Foglio Elettronico viene automaticamente generato con un numero progressivo.

Carico di lavoro Paranchi

Fare clic su questo pannello per visualizzare lo stato del carico di lavoro per i supporti (paran­chi a catena).

Filtro

Permette di filtrare l’elenco dei problemi per tipologia; attivare Tutti per vedere tutti i pro­blemi.

Stato

Le icone indicano lo stato dei carichi di lavoro dei paranchi. Fare doppio clic su una riga per selezionare e centrare sullo schermo il paranco associato.

        Icon_info00497.png Informazioni: informazione generica che non ha causato impedimenti ai calcoli.

        Icon_warning00498.png Allarme: problema che dovrebbe essere risolto poiché ha influenza sulla staticità.

        Icon_error00499.png Pericolo: problema critico che impedisce il completamento dei calcoli o che influenze la correttezza dei risultati.

        Icon_good00500.png OK: nessuna criticità.

ID

Identifica il paranco.

Tipo

Identifica il tipo di paranco.

Valore/Max/%

Visualizza il carico di lavoro applicato a ciascun paranco a catena; il limite di deflessione mas­simo definito e la percentuale del carico di lavoro. Il carico di lavoro totale è quello riepilo­gato nel campo Carico di lavoro Supporti a sinistra del dialogo.

Genera report

Crea in automatico un Foglio Elettronico con i dati di errore; se ne esiste già uno, il nome del Foglio Elettronico viene automaticamente generato con un numero progressivo.

Analisi

Fare clic su questo pannello per visualizzare informazioni dettagliate sui calcoli effettuati più recenti.

Paranchi

Visualizza il carico di lavoro minimo, medio e massimo dei paranchi a catena.

Sezioni trasversali

Elenca lo stato e il carico di lavoro massimo per ogni sezione trasversale utilizzata nel cal­colo.

Sistema

Visualizza informazioni relative ai sistemi strutturali utilizzati nei calcoli, con il numero totale dei vari elementi che compongono il sistema di rigging.

2.Fare clic sul bottone Fatto.

Visualizzare e correggere gli errori

Quando vengono eseguiti i comandi di verifica del sistema o di calcolo, le criticità presenti sul disegno vengono elen­cate nel dialogo Panoramica del calcolo (vedere Panoramica di calcolo), con relative etichette che automaticamente identificano ciascuna criticità degli elementi inseriti nel disegno. Le etichette di informazioni, cau­tela e pericolo sono mostrate nel disegno. A seconda dell’importanza della criticità, si renderà necessario correg­gerla prima di poter procedere con i calcoli. Alcune notifiche possono fare riferimento a dati di errore, ma occorre ricordare che alcuni potranno essere intenzionalmente indotti dai parametri definiti nelle Impostazioni Braceworks (vedere Inserire i Paranchi).

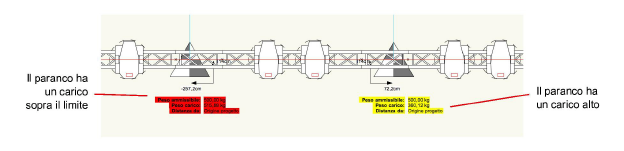

Dopo un calcolo, le forze in gioco (reazioni vincolari) vengono sintetizzate in etichette di fianco ai supporti (paranchi a catena), che risulteranno colorate in base al carico di lavoro specifico per l’elemento.




Vari errori necessiteranno di essere corretti prima di poter procedere con i calcoli, o per fare in modo che quest’ultimi possano restituire risultati utilizzabili.

Errore

Descrizione

Il sistema statico non è supportato

Una serie di tralicci collegati deve essere sostenuta da paranchi o traverse di traliccio. I tralicci e i tralicci collegati che formano una linea retta devono avere almeno due supporti oppure, se includono angolari o curve, devono avere tre supporti.

Due tralicci non possono occupare lo stesso spazio

Due tralicci non possono intersecarsi e occupare lo stesso piano.

Il carico puntuale non è collegato

Collegare il carico al sistema.

Il carico non è collegato

Collegare il carico ad un elemento strutturale.

Il carico non ha peso

Assegnare un valore di peso al carico.

La catena si è allentata

La catena è sottoposta a troppa pressione; la corda o la catena non parte­ciperanno ai calcoli (nelle Impostazioni di Braceworks, è attiva la modalità Analisi di secondo ordine).

Nessun supporto collegato al sistema statico

Collegare i tralicci a dei paranchi.

Sezione trasversale non compatibile

Due elementi del sistema, come ad esempio un traliccio e un percorso, hanno due sezioni diverse e non possono quindi essere collegati tra loro.

La RAM non è sufficiente per calcolare il sistema statico

La complessità del sistema supera la memoria RAM disponibile sul compu­ter e dunque non è possibile completare l’operazione.

Il sistema statico non può essere calcolato

Un errore critico sta impedendo di effettuare i calcoli.

Il traliccio angolare non è collegato

Collegare il traliccio angolare al sistema.

La catena è sovraccarica; il calcolo non è stato effettuato

La pressione esercitata sulla catena ha superato la sua capacità portante; correggere questa criticità per procedere con i calcoli (o disattivare l’opzione Analisi di secondo ordine nelle Impostazioni di Braceworks per escludere tali errori dai calcoli).

Il sistema statico non è supportato

Agganciare i tralicci a paranchi a catena.

La connessione non è collegata

Collegare il paranco al sistema di tralicci.

La sezione trasversale è insufficiente; calcolo non effettuato

La forza o la tensione agente sulla sezione traversale del traliccio supera la sua capacità; correggere questa criticità per procedere con i calcoli (o disattivare l’opzione Analisi di secondo ordine nelle Impostazioni di Bra­ceworks per escludere tali errori dai calcoli).

La sezione trasversale è sovraccarica

La sezione trasversale del traliccio è sottoposta a troppa forza o tensione; tale sezione non parteciperà ai calcoli se non si corregge tale criticità (o disattivare l’opzione Analisi di secondo ordine nelle Impostazioni di Bra­ceworks per escludere tali errori dai calcoli).

I calcoli indicano un numero di supporti insuffi­ciente; il sistema statico non è supportato

Il sistema richiede di aggiungere ulteriori supporti (paranchi a catena).

L’ID è già utilizzato

Sono stati rilevati dispositivi di Paranco a catena con lo stesso ID; ogni paranco deve avere un ID univoco per generare rapporti e calcoli corretti.

Sistemi statici indipendenti. Non è possibile avere compensazione delle connessioni

Il paranco non può essere accorciato o allungato a causa di restrizioni geo­metriche create da altri elementi strutturali.

La precisione geometrica è troppo bassa

Occorre diminuire il valore della Precisione geometrica nelle Impostazioni di Braceworks.

Due elementi strutturali non possono interse­carsi nello stesso piano

Due Tralicci non possono intersecarsi e occupare lo stesso spazio.

Il supporto virtuale FEM è sotto carico

Il traliccio non è bilanciato correttamente, e uno dei supporti viene cari­cato.

Paranco duplicato

Presenza di doppio paranco nella stessa posizione; rimuovere uno dei paranchi.

Il carico puntuale non può venire assegnato a due elementi strutturali

Un carico puntuale può essere assegnato univocamente ad un solo ele­mento strutturale; spostare il carico puntuale in modo che sia assegnato ad un solo elemento

Il carico distribuito non può essere assegnato a due elementi strutturali

Il carico distribuito può essere assegnato univocamente ad un solo ele­mento strutturale; spostare il carico distribuito in modo che sia assegnato ad un solo elemento.

Il punto di attacco non è collegato.

Attaccare il paranco ad un sistema a tralicci.

Gli elementi strutturali non sono collegati

Gli elementi strutturali non sono collegati per creare un sistema; abilitare la modalità Connessione automatica dello strumento Inserisci Traliccio e assicurarsi che le due strutture siano compatibili.

Due elementi strutturali non possono occupare lo stesso spazio

Due elementi strutturali non possono intersecarsi e occupare lo stesso piano.

Il supporto è sollecitato da forze di compres­sione elevate

La pressione sul paranco ha superato il limite.

Il carico distribuito è più lungo dell’elemento strutturale

Un carico distribuito non può superare la lunghezza dell’elemento struttu­rale a cui è applicato.

Dopo aver corretto gli errori, eseguire nuovamente i calcoli o richiamare il comando Azzera i risultati dei calcoli.

Azzerare i risultati dei calcoli

I risultati dei calcoli eseguito più recentemente (è richiesto il modulo Braceworks) o delle verifiche di sistema ven­gono registrati e visualizzati nel dialogo Panoramica del calcolo. Questi risultati possono essere cancellati con il comando “Azzera i risultati dei calcoli”.

Per azzerare i risultati del calcolo:

1.      Richiamare il comando Azzera i risultati dei calcoli.

Vengono azzerati tutti i risultati di calcolo e tutte le criticità da questi derivanti. Qualsiasi etichetta indicante criticità viene rimossa dal disegno e qualsiasi codifica a colori delle etichette di Paranco a catena vengono impostate con il colore bianco.
