Inserire i tendaggi

Lo strumento “Tendaggi” si trova nel set di strumenti Spotlight (disponibile con lo schema Spotlight e lo schema Designer) e permette di inserire tendaggi teatrali e per eventi come tende, bordi, drappi traslucidi, e insiemi di drappeggi e piantane. Tali oggetti vengono disegnati lungo un percorso, in modo che possano essere dritti, curvi, o in qualsiasi configurazione garantendo una flessibilità totale; il percorso può essere modificato anche dopo il posizionamento. L’aspetto 3D dei tendaggi può essere impostato per un aspetto realistico, oppure per una visualizzazione più schematica. I materiali utilizzati per creare la configurazione dei tendaggi possono essere inclusi in un rapporto per la stima dei costi (consultare Creare Fogli Elettronici). Etichette di testo vengono utilizzate per identificare i componenti dell’oggetto.

Inserire le cornici di scena e i sipari

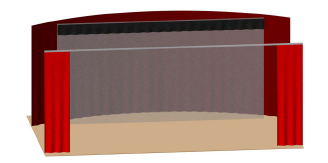

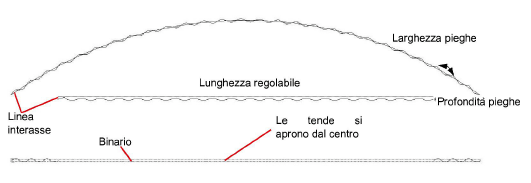

Lo strumento “Tendaggi” permette di creare cornici di scena e sipari curvi o lineari. Per disegnare un sipario è possibile utilizzare questo strumento oppure creare una polilinea e poi richiamare il comando “Crea oggetti da tracciato” per convertirlo in un tendaggio (vedere Creare oggetti da poligoni o polilinee).

Nota:Per visualizzare i punti di aggancio per oggetti tendaggi, attivare l’opzione Categorie Punti di Aggancio nel pannello Visualizza risultati del dialogo Impostazioni Braceworks. Vedere Le impostazioni di Braceworks.

2.Fare clic sul bottone Impostazioni nella Barra di Modo per definire i parametri dello strumento.

3.Selezionare una funzione disponibile nel menu a tendina Tipo di oggetto e definire qualsiasi altro parametro standard desiderato per l’oggetto.

5.Scegliere nella Barra di Modo l’appropriato metodo di creazione dell’oggetto.

Si raccomanda la creazione tramite Vertice ad angolo o Punto sull. Per ulteriori informazioni sulle modalità di disegno delle polilinee, consultare Creare Polilinee.

7.Fare clic per definire il punto finale del segmento e l’inizio del successivo. Continuare in questo modo finché il bordo non è stato definito nella sua interezza e fare doppio-clic per concludere.

Una volta creata, è possibile modificare la forma dell’oggetto facendo doppio-clic sull’oggetto stesso. Lo strumento Modifica si aprirà automaticamente, per permettere di intervenire direttamente sul disegno.

I parametri dell’oggetto potranno essere modificati direttamente tramite la Tavolozza Informazioni; si noti che non tutti i parametri sono disponibili per tutte le modalità previste dall’oggetto.

Opzione	Descrizione
Tipo oggetto	Selezionare il tipo di oggetto, se un Sipario oppure un Telo (per la tipologia Drappeggio su piantane, vedere Inserire drappeggi su piantane).
Lunghezza	Definisce la lunghezza dell’oggetto.
Altezza	Indica l’altezza dell’oggetto.
Bordo superiore	Riporta l’altezza del bordo superiore dell’oggetto, tenendo in considerazione l’altezza del sipario e la sua elevazione.
Bordo inferiore	Riporta l’altezza del bordo inferiore dell’oggetto.
Mostra asse centrale	In modalità vista Alto/Pianta, disegna l’asse centrale di riferimento dell’oggetto.
Mostra Marcatori	Posiziona un marcatore all’inizio, alla fine o su entrambe le estremità dell’oggetto.
Aggiungi tubi	Disegna un tubo assieme all’oggetto Tendaggio; la lunghezza del tubo sarà la stessa del sipario.
Su binario	Disegna il binario di movimento del sipario.
Largh. binario	Imposta la larghezza del binario del sipario.
Supporto trasporto	Riporta la direzione di movimento dell’oggetto sul relativo binario, se a destra, a sinistra oppure non visibile.
Aggiungi solenoidi	Aggiunge solenoidi di rilascio del sipario.
Offset estremi	Indica la distanza dalle estremità dell’oggetto dove è collocato il primo solenoide.
Spaziatura prevista	Definisce la distanza desiderata tra i solenoidi.
Spaziatura reale	Riporta la distanza effettiva tra i solenoidi.
Solenoidi totali	Riporta il numero totale di solenoidi inseriti.
Apertura	Per il sipario, crea un’apertura nell’oggetto al centro o in una delle estremità; scegliere “Nessuna” per non inserire alcuna apertura.
Larghezza	Quando è stata selezionata un’apertura nel sipario, specifica la larghezza dell’apertura.
Mostra tendaggio fantasma	In modalità vista Alto/Pianta, consente di visualizzare la sezione del sipario in cui è presente l’apertura contrassegnandola con delle linee tratteggiate.
Lato inverso	Per il telo, disegna l’oggetto specularmente rispetto al proprio asse centrale.
Lungh. corsa	Per le tende curve, riporta la lunghezza totale del sipario.
Largh. standard teli	Specifica la larghezza di un telo a stock di magazzino.
Min sovrapposizione	Indica la distanza di sovrapposizione fra un telo e l’altro.
Plissettatura %	Imposta la percentuale di sovrapposizione per ogni cucitura fra i teli, che influenza il parametro N. totale teli.
N. totale teli	Visualizza il numero di teli necessari in base alla larghezza specifica del tendaggio.
Mostra tagli teli	Inserisce dei marcatori nei punti di giunzione dei teli.
Mostra sovrapposizione	Se è stato definito un valore come parametro Min sovrapposizione, attivando questa opzione viene disegnato un indicatore dove i teli si devono sovrapporre.
2D semplificato	Semplifica la vista Alto/Pianta mostrando una linea singola al posto del tendaggio dettagliato.
3D semplificato	Semplifica la vista del 3D del tendaggio mostrando un pannello liscio.
Larghezza pieghe	Indica la spaziatura tra una piega e l’altra.
Profondità pieghe	Indica la profondità effettiva della piega.
Pieghe invertite	Inverte la posizione negativa delle pieghe con quella positiva.
Regola inizio	Per il telo, permette di inserire un offset rispetto al punto iniziale.
Regola fine	Per il telo, permette di inserire un offset rispetto al punto finale.
Opzioni Tendaggi 3D	Apre il dialogo Opzioni Tendaggi 3D, per impostare l’aspetto del tendaggio in 3D; vedere Definire l’aspetto 3D dei Tendaggi.
Opzione attiva	Riporta l’opzione 3D attualmente attiva per l’oggetto selezionato.
Evento	Permette di inserire delle note relative alla location, se si desidera.
Colore materiale	Permette di inserire delle note relative al colore del materiale utilizzato, senza influirne l’aspetto.
Tipo materiale	Permette di inserire delle note relative alla tipologia del materiale utilizzato, senza influirne l’aspetto.
Finitura alto	Seleziona la finitura per la parte alta dell’oggetto.
Spaziatura	Imposta la spaziatura di ingombro per l’aggancio alla finitura.
Finitura basso	Seleziona la finitura per la parte bassa dell’oggetto.
Finitura lati	Seleziona la finitura per la parte laterale dell’oggetto.
Cucitura %	Definisce le informazioni circa il tipo di cucitura dell’oggetto, senza influire sull’aspetto.
Foderato	Permette di inserire delle note relative alla fodera utilizzata.
Note	Permette di inserire delle note di vario tipo che si ritiene necessario allegare, come il numero d’ordine o il codice di stoccaggio.
Impostazioni Etichetta	Apre il dialogo Impostazioni Etichetta, per scegliere quali informazioni visualizzare e formattarne il testo; vedere Formattare l’Etichetta dei Tendaggi.
Posizione standard Etichetta	Le etichette possono essere spostate trascinando la relativa maniglia di controllo; facendo clic su questo bottone le si riporta nella posizione standard.
Categorie	Facendo clic su questo bottone è possibile accedere al dialogo omonimo, che permette di specificare la classificazione delle Categorie per le diverse parti dell’oggetto Tendaggio, in modo da poter controllare la visibilità degli elementi dell’oggetto. Utilizzare le Categorie standard suggerite, selezionare una Categoria dalla lista presente nel progetto o creare una nuova Categoria. Scegliere Categoria Tendaggi per assegnare i sotto-elementi alla Categoria principale.
Prefisso Categorie	Specifica una radice di nomenclatura standard opzionale per tutte le parti del Tendaggio; fare clic su Usa Categorie standard per far iniziare tutti i nomi di Categoria con il prefisso, in modo che vengano raggruppati insieme.
Usa Categorie standard	Imposta i nomi Categoria per tutti gli elementi del Tendaggio in base ai nomi standard suggeriti, utilizzando il Prefisso Categoria se presente.
Elementi	Per ogni elemento facente parte del Tendaggio, è possibile scegliere una Categoria; i nomi di Categoria mostrati qui vengono applicati agli elementi.
Aggiorna	Fare clic su questo bottone per aggiornare l’oggetto selezionato se sono state apportate modifiche tramite la Tavolozza Informazioni che richiedono un ricalcolo.
Informazioni carico	Un tendaggio viene considerato come un carico distribuito nei calcoli del Modulo Braceworks; le linea del tendaggio deve essere parallela all’elemento strutturale. Le informazioni di carico vengono usate per i calcoli e i report di Braceworks (richiede Braceworks).
Includi nell’analisi strutturale (richiede Braceworks)	Attivare questa opzione per includere il tendaggio nei calcoli Braceworks; deselezionarla per escludere l’oggetto dai calcoli strutturali.
Nomi gruppo carico	I tendaggi vengono sempre classificati come carico “Scenario”.
ID carico	Inserisce un ID univoco per il carico per l’utilizzo delle informazioni nei rapporti.
Nome carico	Identifica l’oggetto nei calcoli di carico.
Peso distribuito	Definire il peso del carico distribuito dei tendaggi; le modifiche in questo campo hanno effetto anche sul valore Peso totale.
Peso totale	Definire il peso complessivo dei tendaggi.
Vertici	Consente di modificare i vertici dell’oggetto Tendaggio; vedere Modificare gli oggetti 2D.

Inserire drappeggi su piantane

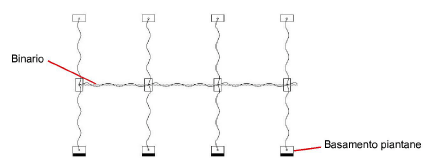

Lo strumento “Tendaggi” permette di creare dei drappeggi su piantane tipicamente utilizzati nella progettazione di eventi, come ad esempio durante la creazione di cabine temporanee in un centro congressi. Per disegnare un insieme di drappeggi e piantane, utilizzare lo strumento oppure creare una polilinea e poi richiamare il comando “Crea oggetti da tracciato” per convertirlo in un tendaggio (vedere Creare oggetti da poligoni o polilinee).

2.Fare clic sul bottone Impostazioni nella Barra di Modo per definire i parametri dello strumento.

3. Selezionare nel menu Tipo di oggetto la voce “Drappeggio su piantane” e definire gli altri parametri desiderati per l’oggetto.

5.Scegliere nella Barra di Modo l’appropriato metodo di creazione dell’oggetto.

Si raccomanda la creazione tramite Vertice ad angolo o Punto sull. Per ulteriori informazioni sulle modalità di disegno delle polilinee, consultare Creare Polilinee.

Opzione	Descrizione
Tipo oggetto	Selezionare Drappeggio su piantane.
Lunghezza	Definisce la lunghezza dell’insieme.
Altezza	Indica l’altezza dell’assieme.
Mostra asse centrale	In modalità vista Alto/Pianta, disegna l’asse centrale di riferimento dell’oggetto.
Disegna binario	Disegna il binario di movimento del drappeggio.
Opzioni binario	Il numero di binari creati dipende dalla Lunghezza dell’insieme, dal range selezionato nel campo Opzioni binario, e dal valore inserito nel campo Lungh. voluta. Selezionare un valore tra quelli pre-impostati oppure selezionare Personale per creare un binario dalle misure non standard.
Lungh. voluta	Imposta lunghezza voluta dal range selezionato nel campo Opzioni binario.
Lungh. attuale	Riporta la lunghezza del binario utilizzata per i segmenti.
Totale binari	Riporta il numero totale di binari utilizzati dall’insieme; Se si è selezionato Personale, inserire il numero di binari desiderato.
Lunghezza corsa	Visualizza la lunghezza totale dell’insieme.
Opzioni basamento	Scegliere tra una lista di misure standard, oppure scegliere Base rotonda.
Diametro base	Se si è scelto la Base rotonda, indicare il diametro desiderato.
Basamenti esterni	Selezionare se inserire o meno i basamenti ai lati dell’insieme.
Offset prima piantana	Quando si seleziona l’opzione di inserimento dei basamenti esterni (laterali) scegliere per la piantana iniziale se averlo centrato (Nessuno) o spostato verso l’interno o l’esterno. Questa opzione non è applicabile ad una base rotonda.
Offset ultima piantana	Quando si seleziona l’opzione di inserimento dei basamenti esterni (laterali) scegliere per la piantana finale se averlo centrato (Nessuno) o spostato verso l’interno o l’esterno. Questa opzione non è applicabile ad una base rotonda.
Totale piantane	Visualizza il numero totale di piantane utilizzate dall’insieme.
Mostra piantane 3D	Sceglie se visualizzare o meno le piantane nelle viste 3D; lasciare deselezionato per tempi di rendering più rapidi.
Largh. standard teli	Specifica la larghezza di un telo a stock di magazzino.
Min sovrapposizione	Indica la distanza di sovrapposizione fra un telo e l’altro.
Plissettatura %	Imposta la percentuale di sovrapposizione per ogni cucitura fra i teli, che influenza il parametro N. totale teli.
N. totale teli	Visualizza il numero di teli necessari in base alla larghezza specifica del tendaggio.
Mostra tagli teli	Inserisce dei marcatori nei punti di giunzione dei teli.
Mostra sovrapposizione	Se è stato definito un valore come parametro Min sovrapposizione, attivando questa opzione viene disegnato un indicatore dove i teli si devono sovrapporre.
2D semplificato	Semplifica la vista Alto/Pianta mostrando una linea singola al posto del tendaggio dettagliato.
3D semplificato	Semplifica la vista del 3D del tendaggio mostrando un pannello liscio.
Larghezza pieghe	Indica la spaziatura tra una piega e l’altra.
Profondità pieghe	Indica la profondità effettiva della piega.
Pieghe invertite	Inverte la posizione negativa delle pieghe con quella positiva.
Opzioni Tendaggi 3D	Apre il dialogo Opzioni Tendaggi 3D, per impostare l’aspetto del tendaggio in 3D; vedere Definire l’aspetto 3D dei Tendaggi.
Opzione attiva	Riporta l’opzione 3D attualmente attiva per l’oggetto selezionato.
Evento	Permette di inserire delle note relative alla location, se si desidera.
Colore materiale	Permette di inserire delle note relative al colore del materiale utilizzato, senza influirne l’aspetto.
Tipo materiale	Permette di inserire delle note relative alla tipologia del materiale utilizzato, senza influirne l’aspetto.
Finitura alto	Seleziona la finitura per la parte alta dell’oggetto.
Spaziatura	Imposta la spaziatura di ingombro per l’aggancio alla finitura.
Finitura basso	Seleziona la finitura per la parte bassa dell’oggetto.
Finitura lati	Seleziona la finitura per la parte laterale dell’oggetto.
Cucitura %	Definisce le informazioni circa il tipo di cucitura dell’oggetto, senza influire sull’aspetto.
Foderato	Permette di inserire delle note relative alla fodera utilizzata.
Note	Permette di inserire delle note di vario tipo che si ritiene necessario allegare, come il numero d’ordine o il codice di stoccaggio.
Impostazioni Etichetta	Apre il dialogo Impostazioni Etichetta, per scegliere quali informazioni visualizzare e formattarne il testo; consultare la sezione Formattare l’Etichetta dei Tendaggi.
Posizione standard Etichetta	L’etichetta può essere spostata trascinando la relativa maniglia di controllo; facendo clic su questo bottone la si riporta nella posizione standard.
Categorie	Facendo clic su questo bottone è possibile accedere al dialogo omonimo, che permette di specificare la classificazione delle Categorie per le diverse parti dell’oggetto Tendaggio, in modo da poter controllare la visibilità degli elementi dell’oggetto. Utilizzare le Categorie standard suggerite, selezionare una Categoria dalla lista presente nel progetto o creare una nuova Categoria. Scegliere Categoria Tendaggi per assegnare i sotto-elementi alla Categoria principale.
Prefisso Categorie	Specifica una radice di nomenclatura standard opzionale per tutte le parti del Tendaggio; fare clic su Usa Categorie standard per far iniziare tutti i nomi di Categoria con il prefisso, in modo che vengano raggruppati insieme.
Usa Categorie standard	Imposta i nomi Categoria per tutti gli elementi del Tendaggio in base ai nomi standard suggeriti, utilizzando il Prefisso Categoria se presente.
Elementi	Per ogni elemento facente parte del Tendaggio, è possibile scegliere una Categoria; i nomi di Categoria mostrati qui vengono applicati agli elementi.
Aggiorna	Fare clic su questo bottone per aggiornare l’oggetto selezionato se sono state apportate modifiche tramite la Tavolozza Informazioni che richiedono un ricalcolo.
Informazioni carico	Un tendaggio viene considerato come un carico distribuito nei calcoli del Modulo Braceworks; la linea del tendaggio deve essere parallela all’elemento strutturale. Le informazioni di carico vengono usate per i calcoli e i report di Braceworks (richiede Braceworks).
Includi nell’analisi strutturale (richiede Braceworks)	Attivare questa opzione per includere il tendaggio nei calcoli Braceworks; deselezionarla per escludere l’oggetto dai calcoli strutturali.
Nomi gruppo carico	I tendaggi vengono sempre classificati come carico “Scenario”.
ID carico	Inserisce un ID univoco per il carico per l’utilizzo delle informazioni nei rapporti.
Nome carico	Identifica l’oggetto nei calcoli di carico.
Peso distribuito	Definire il peso del carico distribuito dei tendaggi; le modifiche in questo campo hanno effetto anche sul valore Peso totale.
Peso totale	Definire il peso complessivo dei tendaggi.
Vertici	Consente di modificare i vertici dell’oggetto Tendaggio; vedere Modificare gli oggetti 2D.

Se si desidera creare un insieme di drappeggi con una o più aperture, assicurarsi durante la creazione di tracciare un poligono fatto di più segmenti; selezionare poi il vertice adiacente alla posizione in cui si desidera creare l’apertura tramite la Tavolozza Informazioni, quindi fare clic sul bottone Rendi invisibile segmento.

Definire l’aspetto 3D dei Tendaggi

I tendaggi possono essere arricchiti graficamente usando delle texture dei colori da visualizzare sul sipario, sul telo o sul drappeggio nelle viste 3D. Un oggetto Tendaggio può anche avere un effetto traslucido; gli insiemi di drappeggi e piantane possono mostrare colori alternati sui pannelli. Vectorworks Spotlight fornisce a corredo una serie di texture di base, ma è possibile usare le proprie texture (consultare Creazione delle Texture). Le impostazioni effettuate qui andranno a sovrascrivere le eventuali impostazioni di Categoria; un dialogo di avviso si apre in caso di eventuale conflitto.

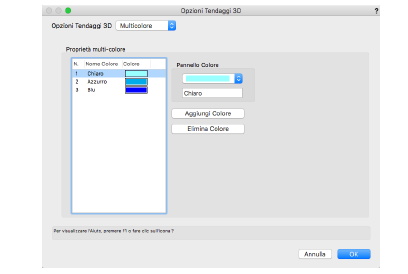

1. Selezionare il sipario, il telo o il drappeggio su piantane. Nella Tavolozza Informazioni, fare clic sul bottone Opzioni Tendaggi 3D.

Opzione	Descrizione
Opzioni Tendaggi 3D	Selezionare il tipo di visualizzazione per l’oggetto tendaggio: ● Opaco: viene visualizzato come un oggetto opaco ● Traslucido: viene visualizzato come un oggetto traslucido (semitrasparente) ● Personale: viene visualizzato un ● Multicolore: viene visualizzato ogni pannello con un colore pieno alternato
Opaco
Colori opachi o traslucidi	Specifica il colore del tendaggio nelle viste 3D; fare clic sulla casella di controllo per la scelta del colore, selezionando quello desiderato.
Traslucido
Colori opachi o traslucidi	Specifica il colore del tendaggio nelle viste 3D; fare clic sulla casella di controllo per la scelta del colore, selezionando quello desiderato.
Personale
Texture	Aprire il Selettore Risorse.
Scala e regola la Texture	Se la texture selezionata non ha le proporzioni desiderate o la corretta posizione come visualizzato nel pannello Anteprima, permette di regolarne la scala o la posizione.
Scala	Aumenta o diminuisce la scala della texture.
Offset orizzontale	Sposta la texture secondo un asse orizzontale verso sinistra o verso destra.
Offset verticale	Sposta la texture secondo un asse verticale verso l’alto o verso il basso.
Ribalta Texture	Capovolge la texture.
Ripeti Texture	Ripete la trama della texture se la dimensione dell’oggetto lo consente, secondo le proporzioni impostate della stessa.
Anteprima	Visualizzare un

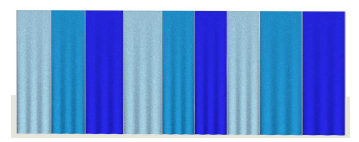

Multicolore (per la sola tipologia Drappeggio su piantane)
Proprietà dell’opzione Multicolore	Consente di ordinare i colori che si alterneranno sui pannelli dell’assieme di drappeggi e piantane. Per modificare l’ordine dei colori, fare clic sulla colonna N. e trascinare il colore in una nuova posizione nella lista.
Pannello colore	Definisce il colore del pannello selezionato; fare clic sulla casella relativa al colore per selezionare il colore.
Nome	Inserire un nome per il colore specificato.
Aggiungi colore	Aggiunge il Pannello colore all’elenco delle Proprietà multicolore, in modo che i colori possano essere inclusi tra quelli selezionabili per il pannello. Se un colore è stato modificato, sostituisce il colore modificato nella lista.
Elimina colore	Elimina il colore selezionato dall’elenco delle Proprietà multicolore.

2.Selezionare l’opzione di visualizzazione desiderata nel menu Opzioni Tendaggi 3D e poi scegliere le ulteriori proprietà.

Formattare l’Etichetta dei Tendaggi

È possibile includere nel disegno una grande varietà di etichette per gli oggetti Tendaggi.

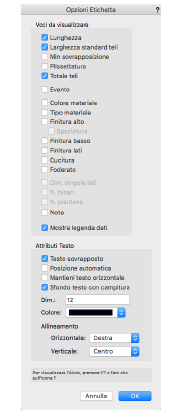

1. Selezionare l’oggetto Tendaggio. Nella Tavolozza Informazioni, fare clic sul bottone Opzioni Etichetta.

Opzione	Descrizione
Voci da visualizzare	Selezionare le voci che si desiderano visualizzare nell’etichetta.
Mostra legenda dati	Include il nome dell’elemento insieme al suo valore; deselezionare questa opzione per mostrare solo il valore del parametro.
Attributi Testo
Testo sovrapposto	Separa ogni elemento etichetta selezionata ponendolo in una propria linea di testo; deselezionare questa opzione per creare una singola linea per tutti gli elementi selezionati.
Posizione automatica	Inserisce l’etichetta dell’oggetto in una posizione predefinita; deselezionate questa opzione per poter riposizionare l’etichetta trascinando la relativa maniglia di controllo.
Mantieni testo orizzontale	Mantiene il testo in posizione orizzontale anche quando questo l’oggetto viene fatto ruotare; deselezionare questa opzione per far ruotare l’etichetta insieme all’oggetto.
Sfondo testo con campitura	Permette di applicare un riempimento di sfondo per tutti i testi; di regola viene usato il bianco come colore di riempimento. Per specificare un colore differente, fare clic su Categorie nella Tavolozza Informazioni e selezionare un colore di riempimento per la Categoria del testo. La Categorie dovrebbe venire impostata con l’opzione Assegna in fase di creazione attiva.
Opzioni formattazione testo	Specificare dimensioni, colore e allineamento del testo.

2. Definire gli elementi dell’etichetta di testo e la formattazione, e quindi fare clic su OK.

Dover aver aggiunto l’etichetta sul disegno, può essere spostata facendo clic e trascinando la maniglia di controllo dell’etichetta (a meno che nelle Impostazioni Etichetta non sia selezionato Posizione automatica). Fare clic sul bottone Posizione standard Etichetta nella Tavolozza Informazioni per riportare l’etichetta nella sua posizione originale.
