Collegare gli Apparecchi


È possibile collegare due o più Apparecchi insieme su un circuito, un dimmer o un canale.

Nota:Il valore nel campo di collegamento dovrebbe combaciare, in caso contrario viene utilizzato il valore nel campo del primo Apparecchio selezionato.

Per collegare due Apparecchi:

1.      Attivare lo strumento Crea Collegamento collegamento_icona.png.

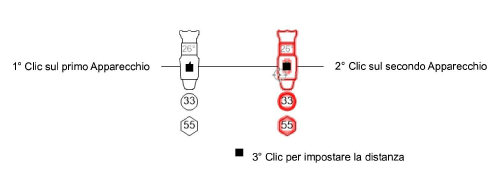

2.Con lo strumento attivo, fare clic sui due Apparecchi da collegare.




3.Fare clic per impostare la distanza delle due etichette.

Se i valori di campo degli Apparecchi non combaciano, appare un messaggio che chiede conferma.

4.Se si utilizza questo strumento per la prima volta, si apre il dialogo delle Proprietà dell’oggetto Sdoppiatore.

5.Fare clic su OK per confermare le impostazioni standard. In seguito, per modificare le proprietà, fare clic sullo Sdoppiatore e modificare i parametri nella Tavolozza Informazioni.

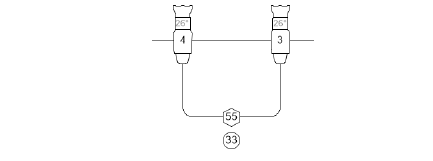

Gli Apparecchi vengono collegati insieme.




Le proprietà di uno Sdoppiatore vengono visualizzate nella Tavolozza Informazioni, dove è anche possibile modifi­carle.

Opzione

Descrizione

Aggiorna Apparecchi

Attivare per aggiornare il campo “Collega con” di Apparecchi collegati. Le modifiche fatte su un Apparecchio si riflettono anche su quello collegato.

Tipo connessione

Selezionare il tipo di angoli dell’oggetto Sdoppiatore (Vertice, Arco, Bézier).

Collega con

Indicare il collegamento per canale, dimmer o circuito (nome e numero).

Valore Campo

Inserire il valore dell’etichetta dello sdoppiatore. (Ad esempio, se si collega tramite il numero del canale, inserire un numero di canale ‘80’). Il nuovo valore aggiorna quello precedente nello Schedario dell’Apparecchio.

Mostra Etichetta

Attivare questa opzione se si desidera far apparire l’etichetta dello sdoppiatore.

Usa Contenitore

Posizionare l’etichetta in un contenitore, attivando l’opzione e specificando il nome del contenitore nel campo appropriato.

Nome Contenitore

Il nome del contenitore deve combaciare esattamente con i nomi del Simbolo contenitore posti nella Cartella Simboli “Contenitori”. Utilizzare questa opzione per sostituire il contenitore specificato nella Legenda Etichette.
