Una volta posizionate delle piante, esse presenta le proprietà dello Stile Pianta associato e / o le proprietà impostate nel dialogo Impostazioni Pianta.
Nota:per gli inserimenti multipli, modificare il poligono di ingombro con lo strumento Modifica: il posizionamento delle piante si modifica in automatico per meglio approssimare la nuova forma.

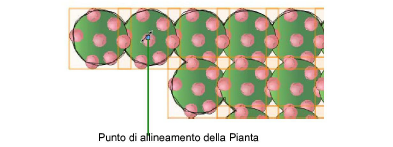

I gruppi di piante triangolari e rettangolari prevedono un punto di controllo speciale dell’allineamento, che indica il centro di una pianta rappresentativa nel gruppo. Se si viene spostato, il gruppo trasla in modo da riposizionare il gruppo attorno al nuovo centro delle piante.
I parametri dell’oggetto Pianta che non sono definiti dallo Stile Pianta possono essere modificati nella Tavolozza Informazioni e nel dialogo Impostazioni avanzate Pianta a cui si accede dalla Tavolozza Informazioni. Le variazioni operate alle piante selezionate si applicano solo alle istanze piante; non si riflettono nello Stile Pianta o nelle impostazioni. I parametri delle piante sono descritti in Impostazioni Strumento Pianta e Impostazioni avanzate Strumento Pianta. Qui sono descritti solo i parametri differenti.
|
Opzione |
Descrizione |
|---|---|
|
Sostituisci Stile Pianta |
Apre il dialogo Sostituzione Stile Pianta; selezionare la pianta con cui sostituire la pianta attualmente selezionata o tutte le istanze pianta; vedere Sostituire le piante. In alternativa, scegliere la voce Sostituisci Stile Pianta nel menu contestuale. |
|
Parametri Vertici |
Controlli dei parametri relativi ai vertici per gli inserimenti multipli (gruppi di piante). |
Vedere Lo strumento “Pianta” per un approfondimento sulla relazione tra gli Stili Pianta e le impostazioni di una singola istanza pianta.
L’aspetto dell’etichetta pianta, così come il suo inserimento, è flessibile e può essere definito in più modi, dalle impostazioni Pianta, dalla Tavolozza Informazioni, dalle impostazioni della Categoria dell’Etichetta e graficamente tramite le maniglie di controllo.
● Etichette singole possono essere modificate per le piante selezionate intervenendo su specifici parametri nella Tavolozza Informazioni. Per esempio, le piante poste in un’area di progetto hanno un aspetto più uniforme se presentano lo stesso stile di etichetta, con un relativo angolo spalla identico.
● La Categoria di etichetta permette di controllare l’aspetto della linea spalla e della linea testimone, così come lo stile marcatore.
● Si possono aggiungere immagini di piante a un’etichetta pianta personalizzata. Il parametro Dim. immagine, dell’area Annotazioni del dialogo Impostazioni Pianta, controlla la dimensione dell’immagine.
● Per riposizionare diverse etichette in una volta sola, usare la modalità Modifica interattiva - Oggetti multipli dello strumento Selezione.
● Per allineare le etichette pianta per una migliore leggibilità, utilizzare il comando Allinea e distribuisci linee guida.
● Se occorre riposizionare una singola etichetta sono presenti anche diverse maniglie di controllo per riposizionare il testo, la linea testimone, la posizione e l’angolo di spalla.
