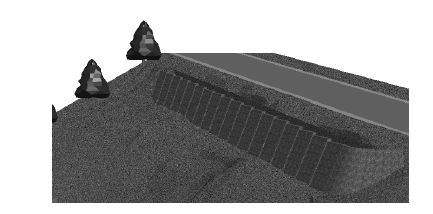

Creare terrapieni

Un terrapieno è considerato un Modificatore sito, cioè un elemento in grado di modificare il DTM proposto quando il Modello viene aggiornato. È possibile tracciare i Livellatori tramite lo strumento “Modificatore sito”, oppure disegnare una polilinea e poi convertirla tramite il comando Crea oggetti da tracciato (vedere Creare oggetti da poligoni o polilinee).

Si possono creare tre tipi di terrapieni: rettilinei, ad arco e Bézier. I diversi tipi di terrapieni possono essere posti l’uno vicino all’altro per ottenere un particolare effetto.

Terrapieni diritti

2.Fare clic e trascinare il puntatore per definire la lunghezza del terrapieno. Se si tratta della prima volta che viene utilizzato lo strumento durante la sessione di lavoro, si apre il dialogo delle Proprietà Oggetto. Accettare i parametri predefiniti e fare clic su OK.

I parametri del terrapieno possono essere modificati tramite la Tavolozza Informazioni.

Opzione	Descrizione
Z	Quota di elevazione del punto iniziale del terrapieno.
Lunghezza	Lunghezza totale di tutte le sezioni dell’oggetto.
Largh. superiore	Spessore del terrapieno al colmo.
Altezza gradoni	Quando il punto iniziale e finale sono diversi, questo parametro indica l’altezza dei dislivelli fra le sezioni.
Altezza terrapieno	Altezza del terrapieno al di sopra del valore Z.
Salita	Differenza fra l’altezza del punto iniziale e finale del terrapieno.

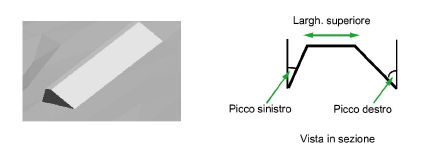

Picco sinistro/destro	Si tratta degli angoli formati dai due lati del terrapieno con la verticale. Per un terrapieno diritto con Modificatori, il lato sinistro è sempre quello che trattiene la terra.
Usa Modificatori sito	Aggiunge una spianata e un delimitatore a ciascuna sezione del terrapieno e lo abilita a modificare il Modello del Terreno.
Mostra connessioni	Mostra le giunture di connessione fra le varie sezioni del terrapieno.
Offset sinistro/destro	Controlla gli offset dei delimitatori ai lati del terrapieno (solo quando si usano i Modificatori).

Terrapieni curvi

2.Fare clic per definire la posizione del terrapieno. Se si tratta della prima volta che viene utilizzato lo strumento durante la sessione di lavoro, si apre il dialogo delle Proprietà Oggetto. Accettare i parametri predefiniti e fare clic su OK.

I parametri del terrapieno possono essere modificati nella Tavolozza Informazioni.

Opzione	Descrizione
Z	Quota di elevazione del punto iniziale del terrapieno.
Raggio	Raggio di tutte le sezioni del terrapieno.
Largh. superiore	Spessore del terrapieno al colmo.
Altezza gradoni	Quando il punto iniziale e finale sono diversi, questo parametro indica l’altezza dei dislivelli fra le sezioni.
Altezza terrapieno	Altezza del terrapieno al di sopra del valore Z.
Salita	Differenza fra l’altezza del punto iniziale e finale del terrapieno.
Picco sinistro/destro	Si tratta degli angoli formati dai due lati del terrapieno con la verticale; per un terrapieno curvo con Modificatori, il lato che trattiene la terra deve essere scelto nel menu “Lato contenimento”.
Usa Modificatori sito	Aggiunge una spianata e un Modificatore a ciascuna sezione del terrapieno e abilita il terrapieno a modificare il Modello del Terreno.
Mostra connessioni	Visualizza le giunzioni di connessione fra le sezioni del terrapieno.
Offset destro/sinistro	Controlla gli offset dei Modificatori ai lati del terrapieno (solo quando si usano i Modificatori).
Lato contenimento	Nel terrapieno curvo con Modificatori, selezionare il lato che contiene la terra.

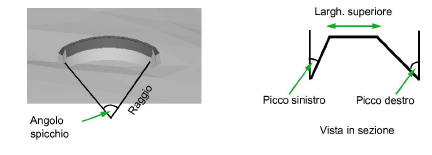

Angolo spicchio	Angolo, in gradi, dell’arco (vedi diagramma).

Terrapieni Bézier

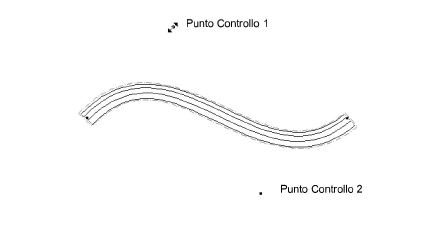

3.Regolare i punti di controllo del terrapieno Bézier facendo clic e trascinando il puntatore per ottenere la curvatura desiderata.

4.I parametri del terrapieno Bézier possono essere modificati nella Tavolozza Informazioni.

Opzione	Descrizione
Z	Quota di elevazione del punto iniziale del terrapieno.
Lunghezza	Lunghezza totale di tutte le sezioni dell’oggetto.
Largh. superiore	Spessore del terrapieno al colmo.
Altezza terrapieno	Altezza del terrapieno al di sopra del valore Z.
Risoluzione	Risoluzione di visualizzazione 3D; la risoluzione bassa comporta una visualizzazione più veloce, quella alta risulta più lenta.
Salita	Differenza fra l’altezza del punto iniziale e finale del terrapieno.

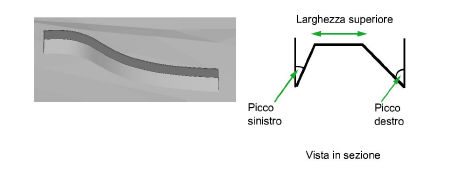

Picco sinistro/destro	Si tratta degli angoli formati dai due lati del terrapieno con la verticale; per un terrapieno Bezier con Modificatori, il lato sinistro è sempre quello che trattiene la terra.
Usa Modificatori sito	Aggiunge una spianata e un Modificatore a ciascuna sezione del terrapieno e abilita il terrapieno a modificare il Modello del Terreno.
Mostra connessioni	Visualizza le giunzioni di connessione fra le sezioni del terrapieno.
Offset destro/sinistro	Controlla gli offset dei Modificatori ai lati del terrapieno (solo quando si usano i Modificatori).
