Porte

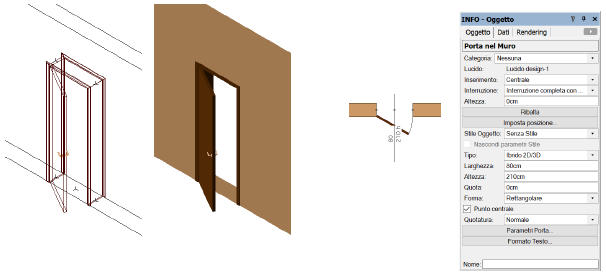

Lo strumento “Porta (semplice)” permette di creare Oggetti parametrici che rappresentano porte e fori secondo le esigenze tipiche dell’edilizia italiana. È direttamente inseribile la quotatura dei fori in mezzeria.

La prima volta che si inserisce un oggetto Porta (semplice) in un documento, si apre automaticamente il dialogo Proprietà Oggetto, che permette di impostare i parametri di creazione dell’oggetto. Tutti i parametri sono modificabili anche successivamente utilizzando la Tavolozza Informazioni.

5.Quando si desidera inserire una Porta (semplice) con parametri differenti da quelli impostati è sufficiente attivare lo strumento e fare clic sull’ultima icona a destra della Barra di Modo per accedere al dialogo Proprietà Oggetto.

Per una più facile gestione sono stati lasciati sulla Tavolozza Informazioni solo i parametri più utilizzati, mentre gli altri sono stati raggruppati in due pulsanti tematici che attivano altrettanti dialoghi.

I menu delle Categorie permettono di scegliere tra tutte le Categorie presenti nel documento.

La precisione dell’arrotondamento delle quote della porta segue automaticamente quella delle quote, impostabile tramite il comando “Unità di misura”.

Opzione	Descrizione
Stile	Tramite questo menu è possibile applicare uno Stile precedentemente registrato, selezionato la voce Sostituisci. Nel menu sono presenti anche i seguenti comandi: Modifica Stile - permette di intervenire sui parametri dello Stile. Le modifiche verranno applicate a tutte le porte controllate da quello Stile. Converti in Oggetto senza Stile - elimina la dipendenza della Porta (semplice) ai parametri dello Stile.
Nascondi parametri Stile	Attivando questa opzione, nella Tavolozza Informazioni compariranno solo i parametri che non sono controllati dallo Stile.
Tipo	Permette di creare un oggetto ibrido completo oppure con caratteristiche solo 2D in pianta o prospetto.
Larghezza	Larghezza netta dell’apertura.
Altezza	Altezza netta dell’apertura.
Quota	Quota all’estradosso della soglia.
Sp. apertura	Spessore dell’apertura quando non inserita in un muro. Utile ad esempio se si vuole inserire l’apertura in un Simbolo.
Forma	Permette di definire una forma rettangolare, arcuata o inclinata. Utile per esempio per i sottotetti.
Punto centrale	Permette di inserire un punto al centro dell’apertura. Utile per trascinare l’oggetto parametrico.
Freccia arco	Valore della freccia dell’arco (forma a sesto). Un valore pari alla metà della larghezza restituisce un arco a tutto sesto, valori inferiori restituiscono archi a sesto ribassato.
Inclinazione	Valore indicante il dislivello tra un estremo e l’altro della sommità dell’apertura (forma inclinata a sinistra o a destra).
Parametri Porta	Fare clic su questo bottone per accedere al corrispondente dialogo di definizione dei parametri.
Formato Testo	Fare clic su questo bottone per accedere al corrispondente dialogo di definizione dei parametri relativi al testo.

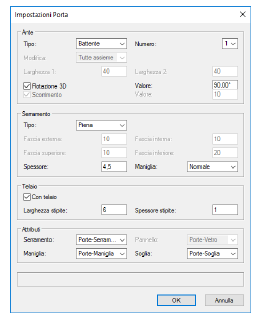

Il dialogo di definizione dei parametri della porta

È possibile aprire questo dialogo facendo clic sul bottone corrispondente, presente nella Tavolozza Informazioni quando si è selezionata una porta.

Opzione	Descrizione
Ante
Tipo	Permette di inserire o meno il serramento interno.
Numero	Permette di decidere il numero di ante del serramento interno (max 4).
Modifica	Permette di modificare le ante tutte insieme o singolarmente in caso si vogliano creare aperture con ante di diversa larghezza.
Larghezza 1/2	Larghezza di ogni singola anta.
Rotazione 3D	Controlla la modalità di apertura delle ante in 3D (solo serramento battente).
Valore	Valore di rotazione delle ante (solo serramento battente).
Scorrimento	Attiva la modalità di scorrimento delle ante (solo serramento scorrevole).
Valore	Valore di scorrimento delle ante (solo serramento scorrevole).
Serramento
Tipo	Permette di scegliere tra un’anta liscia o dotata di pannello interno.
Fascia esterna/interna/superiore/inferiore	Valori di larghezza delle fasce dell’anta.
Spessore	Valore di spessore dell’anta.
Maniglia	Permette di scegliere il tipo di maniglia da inserire.
Telaio
Telaio	Permette di scegliere se inserire o meno il telaio.
Larghezza	Valore di larghezza dello stipite inserito sul telaio.
Spessore	Valore di spessore dello stipite.
Attributi
Serramento	Permette di scegliere la categoria del telaio e del serramento.
Pannello	Permette di scegliere la categoria del pannello del serramento.
Maniglia	Permette di scegliere la categoria della maniglia.
Soglia	Permette di scegliere la categoria della soglia.
