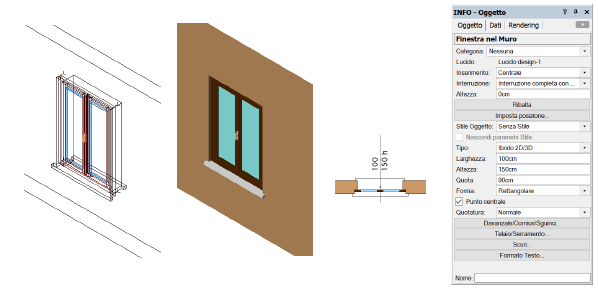

Finestre semplici

Lo strumento “Finestra (semplice)” permette di creare oggetti parametrici che rappresentano finestre e fori secondo le esigenze tipiche dell’edilizia italiana. Oltre alle solite tipologie di scuri, si trovano ad esempio scuri avvolgibili o a libretto. È possibile inserire cornici di marmo o di cemento; è direttamente inseribile la quotatura dei fori in mezzeria.

La prima volta che si inserisce un oggetto Finestra in un documento, si apre automaticamente il dialogo Proprietà Oggetto, che permette di impostare i parametri di creazione dell’oggetto. Tutti i parametri sono modificabili anche successivamente utilizzando la Tavolozza Informazioni.

5.Quando si desidera inserire una Finestra con parametri differenti da quelli impostati è sufficiente attivare lo strumento e fare clic sull’ultima icona a destra della Barra di Modo per accedere al dialogo Proprietà Oggetto.

Per una più facile gestione sono stati lasciati sulla Tavolozza Informazioni solo i parametri più utilizzati, mentre gli altri sono stati raggruppati in quattro pulsanti tematici che aprono altrettanti dialoghi.

I menu delle Categorie permettono di scegliere tra tutte le Categorie presenti nel documento.

La precisione dell’arrotondamento delle quote della finestra segue automaticamente quella delle quote, impostabile tramite il comando “Unità di misura”.

Opzione	Descrizione
Stile	Tramite questo menu è possibile applicare uno Stile precedentemente registrato, selezionato la voce Sostituisci. Nel menu sono presenti anche i seguenti comandi: Modifica Stile - permette di intervenire sui parametri dello Stile. Le modifiche verranno applicate a tutte le porte controllate da quello Stile. Converti in Oggetto senza Stile - elimina la dipendenza della Finestra ai parametri dello Stile.
Nascondi parametri Stile	Attivando questa opzione, nella Tavolozza Informazioni compariranno solo i parametri che non sono controllati dallo Stile.
Tipo	Permette di scegliere se creare un oggetto ibrido completo oppure con caratteristiche solo 2D in pianta o prospetto.
Larghezza	Larghezza netta dell’apertura.
Altezza	Altezza netta dell’apertura.
Quota	Quota dell’estradosso del davanzale.
Sp. vano finestra	Permette di dare uno spessore al vano finestra nel caso in cui quest’ultimo non sia inserito in un muro.
Forma	Permette di definire una forma rettangolare, arcuata o inclinata, utile per esempio per i sottotetti.
Punto centrale	Permette di inserire un punto al centro dell’apertura. Utile per trascinare l’oggetto parametrico.
Freccia arco	Valore della freccia dell’arco (forma a sesto). Un valore pari alla metà della larghezza restituisce un arco a tutto sesto, valori inferiori restituiscono archi a sesto ribassato.
Inclinazione	Valore indicante il dislivello tra un estremo e l’altro della sommità dell’apertura (forma inclinata a sinistra o a destra).
Quotatura	Permette di definire la presenza e la posizione della quotatura sulla mezzeria del vano.
Davanzale/Cornice/Sguinci	Fare clic su questo bottone per accedere al corrispondente dialogo di definizione dei parametri.
Telaio/Serramento	Fare clic su questo bottone per accedere al corrispondente dialogo di definizione dei parametri.
Scuri	Fare clic su questo bottone per accedere al corrispondente dialogo di definizione dei parametri.
Formato Testo	Fare clic su questo bottone per accedere al corrispondente dialogo di definizione dei parametri relativi al testo.

I dialoghi di definizione dei parametri della finestra

È possibile aprire quattro diversi dialoghi facendo clic sui bottoni corrispondenti, presenti nella Tavolozza Informazioni quando si è selezionata una finestra.

Opzione	Descrizione
Cornice
Cornice	Permette di inserire una cornice.
Sottocornice	Permette di inserire la parte inferiore della cornice: utile per portefinestre nel caso in cui la cornice vada sotto la quota del pavimento.
Cornice esterna	Permette di scegliere tra una cornice rettangolare o ad arco (forma a sesto).
Larghezza cornice	Larghezza della cornice esterna.
Sporgenza cornice	Sporgenza della cornice dal muro esterno.
Davanzale/Soglia
Tipo	Permette di inserire la soglia o il davanzale oppure di non inserire nulla.
Spessore	Spessore del davanzale o della soglia.
Sporgenza laterale	Sporgenza laterale esterna del davanzale o della soglia.
Sporgenza frontale	Sporgenza frontale esterna del davanzale o della soglia.
Controdavanzale laterale	Sporgenza laterale interna del davanzale.
Controdavanzale frontale	Sporgenza frontale interna del davanzale.
Tipo	Permette di scegliere tra una strombatura diritta o obliqua o nessuna strombatura.
Componente frontale	Valore di larghezza della strombatura.
Componente laterale	Valore di profondità della strombatura.
Cornice/Davanzale	Permette di scegliere la categoria della cornice e/o del davanzale.

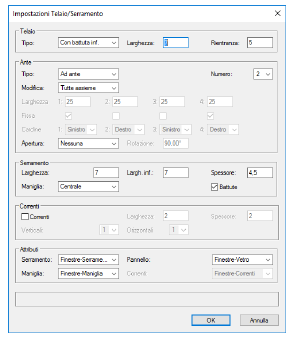

Opzione	Descrizione
Telaio
Tipo	Permette di scegliere tra un telaio con battuta inferiore, senza battuta inferiore o assente.
Larghezza	Permette di inserire la larghezza del telaio.
Rientranza	Permette di inserire la rientranza del telaio.
Ante
Tipo	Permette di inserire le ante nel serramento.
Numero	Permette di decidere il numero di ante del serramento interno (max 4).
Modifica	Permette di modificare le ante tutte insieme oppure specificando una diversa larghezza per ognuna di esse.
Larghezza 1/2/3/4°	Larghezza di ogni singola anta.
1/2/3/4° fissa	Permette di creare una partizione fissa del telaio.
Cardine	Permette di gestire la posizione del cardine delle ante, invertendo il senso di apertura. La presenza e la posizione del montante di sostegno, se necessario, vengono automaticamente aggiornate.
Apertura	Gestisce l’apertura delle ante solo in 3D, sia in 2D che in 3D o la chiusura sia in 2D che in 3D.
Rotazione	Valore di rotazione delle ante.
Serramento
Larghezza	Valore di larghezza del serramento.
Larghezza inferiore	Permette di inserire un valore distinto per la larghezza inferiore del serramento.
Spessore	Valore di profondità del serramento.
Maniglia	Permette di inserire una maniglia e definirne il punto di inserimento.
Correnti	Permette di inserire i correnti nei pannelli delle ante.
Larghezza	Valore di larghezza dei correnti.
Spessore	Valore di profondità dei correnti.
Correnti verticali	Permette di definire il numero dei correnti verticali.
Correnti orizzontali	Permette di definire il numero dei correnti orizzontali.
Attributi
Telaio\Serramento	Permette di scegliere la categoria del telaio e del serramento.
Pannello	Permette di scegliere la categoria del vetro/pannello del serramento.
Maniglia	Permette di scegliere la categoria della maniglia.
Correnti	Permette di scegliere la categoria dei correnti.

Opzione	Descrizione
Scuri ad ante
Scuri	Permette di scegliere se inserire degli scuri ad ante, avvolgibili, a libretto oppure non inserirli affatto.
Apertura	Permette l’apertura degli scuri solo in 3D, sia in 2D che in 3D o la chiusura sia in 2D che in 3D.
Numero ante	Permette di decidere il numero di scuri (max 4).
Spessore	Valore di spessore dello scuro.
Scuri avvolgibili
Apertura	Valore di apertura dell’avvolgibile.
Cassonetto	Permette di inserire il cassonetto dell’avvolgibile.
Lunghezza	Valore di lunghezza del cassonetto dell’avvolgibile.
Profondità	Valore di profondità del cassonetto dell’avvolgibile.
Altezza	Valore di altezza del cassonetto dell’avvolgibile.
Orientamento	Permette di inserire o meno delle doghe con un orientamento verticale o orizzontale.
Passo	Permette di definire il passo delle doghe.
Attributi
Scuri	Permette di scegliere la categoria degli scuri.
