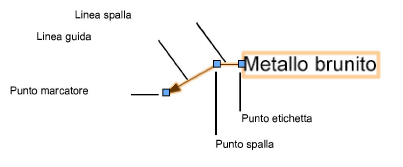

Molti oggetti di Vectorworks dispongono di elementi con linee guida che puntano a parti specifiche del disegno. Quando sul disegno ci sono più oggetti di questo tipo, può essere opportuno procedere a un loro allineamento per migliorare la leggibilità e l’ordine. Il comando “Allinea/Distribuisci Linee guida” è in grado di agire sui seguenti tipi di oggetti:
● Linee guida
● Annotazioni
● Etichette Dati
● Correzioni
● Aree territorio
● Piante esistenti
● Piante
● Pavimentazioni
● Punti trigonometrici
● Tag/Etichette (irrigazione)
● Nodi Marionette
Per allineare le Linee guida:
1. Scegliere gli oggetti di cui si vogliono allineare e/o distribuire le linee guida.
2.Richiamare il comando Allinea/Distribuisci Linee guida.
● Se nessuno degli oggetti selezionati è fra quelli previsti, viene visualizzato un messaggio di errore.
● Se alcuni fra gli oggetti selezionati sono di un tipo non ammesso, compare un diverso tipo di messaggio; è possibile continuare per allineare gli oggetti rimanenti oppure annullare il comando.
Nota:Per gli oggetti Annotazione con più Linee guida dalla stessa parte del testo di annotazione, l’allineamento orizzontale è possibile, ma i controlli di quello verticale sono disabilitati. Il comando Allinea/Distribuisci Linee guida non funziona su oggetti Annotazione con più Linee guida dalla stessa parte del testo di annotazione.

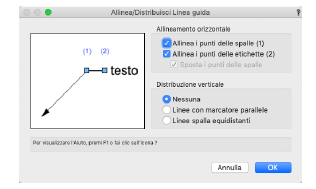

3.Viene visualizzato il dialogo Allinea/Distribuisci Linea guida.
|
Opzione |
Descrizione |
|---|---|
|
Allineamento orizzontale |
|
|
Allinea i punti delle spalle |
Attivare questa opzione per allineare i punti delle spalle delle linee guida. |
|
Allinea i punti delle etichette |
Attivare questa opzione per allineare i punti delle etichette delle linee guida. Se questa opzione è utilizzata in combinazione con la precedente, tutti i punti delle etichette vengono anche allineati al punto etichetta della linea guida più in alto. |
|
Sposta i punti delle spalle |
Se l’opzione Allinea i punti delle spalle è disattiva ed è attiva l’opzione Allinea i punti delle etichette, attivare questa opzione per spostare sia le etichette che le spalle, mantenendo la distanza attuale fra questi punti in ogni linea. Disattivare questa opzione per spostare solo i punti delle etichette, mantenendo le attuali posizioni per le spalle. |
|

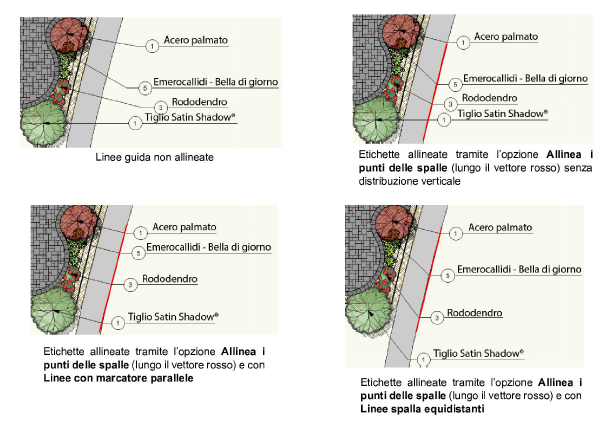

Distribuzione verticale |
|
|
Nessuna |
Attivare questa opzione per lasciare le linee guida nella stessa posizione verticale dopo che sono state allineate orizzontalmente. |
|
Linee con marcatore parallele |
Attivare questa opzione per spostare verticalmente i punti delle spalle, in modo che linee con il marcatore vengano rese parallele alla linea guida più in alto. Questa opzione può essere usata in combinazione o meno con l’allineamento orizzontale. |
|
Linee spalla equidistanti |
Attivare questa opzione per spostare verticalmente i punti delle spalle, in modo che la distanza verticale delle linee delle spalle sia uguale alla distanza fra le linee dei due oggetti posti più in alto. Questa opzione può essere usata in combinazione o meno con l’allineamento orizzontale. |
4.Scegliere i parametri desiderati e fare clic su OK per chiudere il dialogo.
5.Se si è attivata una delle opzioni di allineamento orizzontale, fare clic e tracciare un vettore di riferimento lungo cui allineare i punti delle spalle o i punti delle etichette. Il vettore di riferimento non può essere orizzontale.
Gli oggetti vengono modificati in base ai parametri scelti.
