Usare la Barra Dati in 3D

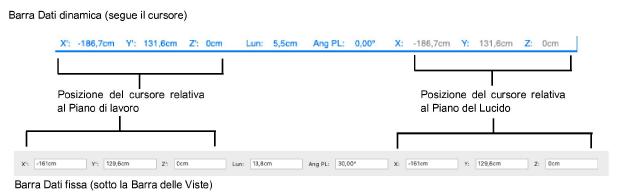

Per definire con precisione le dimensioni degli oggetti che si stanno disegnando, come la lunghezza del raggio di una semisfera o l’altezza di un rettangolo estruso, è possibile scegliere se utilizzare la Barra Dati dinamica per l’inserimento diretto dei dati mentre si sta disegnando o la Barra Dati fissa. I campi disponibili nella Barra Dati dinamica dipendono dallo strumento attivo e dall’azione eseguita.

I campi più comuni che appaiono nella Barra Dati dinamica sono riportati nella tabella seguente; altri campi che possono comparire sono discussi quando il loro uso è rilevante:

Campo	Descrizione
X’	Posizione assoluta X’ in coordinate del Piano di Lavoro.
Y’	Posizione assoluta Y’ in coordinate del Piano di Lavoro.
Z’	Posizione assoluta Z’ in coordinate del Piano di Lavoro (solo oggetti 3D).
Lun	Lunghezza o distanza dell’oggetto che si sta disegnando.
Ang PL	Angolo, o rotazione, dell’oggetto che si sta tracciando relativamente all’asse X del Piano di Lavoro.
Z	Coordinata Z (profondità) dell’oggetto da disegnare
Centro X	Centro dell’oggetto lungo l’asse X.
Centro Y	Centro dell’oggetto lungo l’asse Y.
DX’	Distanza dal precedente punto su cui si è fatto clic o da una posizione X’ sul Piano di Lavoro.
DY’	Distanza dal precedente punto su cui si è fatto clic o da una posizione Y’ sul Piano di Lavoro.
DZ’	Distanza dal precedente punto su cui si è fatto clic o da una posizione Z’ sul Piano di Lavoro.
DX	Distanza dal precedente punto su cui si è fatto clic o da una posizione X.
DY	Distanza dal precedente punto su cui si è fatto clic o da una posizione Y.
DZ	Distanza dal precedente punto su cui si è fatto clic o da una posizione Z.
Raggio	Raggio dell’oggetto che si sta disegnando.
Alt	Altezza dell’oggetto che si sta disegnando.

Comando	Descrizione
Posizione della Barra Dati
Usa Barra Dati dinamica	La Barra Dati “fluttua” con il cursore nell’Area di disegno.
Usa Barra Dati dinamica se viene premuto il tasto Tab	La Barra Dati fluttua con il cursore solo quando è premuto il tasto Tab; altrimenti la barra non compare.
Non usare la Barra Dati dinamica - mostra i campi nella Barra Dati fissa	La Barra Dati compare nella parte superiore sinistra della finestra, al vertice della Barra di Modo.
Non usare la Barra Dati dinamica - mostra i campi nella Barra di Modo	La Barra Dati compare nella parte destra della Barra di Modo.
Attivazione della Barra Dati
Usa il tastierino numerico per l’inserimento istantaneo dei dati	Quando la Barra Dati è visualizzata, digitare direttamente numeri utilizzando il tastierino numerico per attivare il primo campo.
Non usare il tastierino numerico per l’inserimento istantaneo dei dati	Quando la Barra Dati è visualizzata, premere il tasto Tab per attivare il primo campo (premere Maiuscole-Tab per attivare l’ultimo campo).
Non permettere l’inserimento istantaneo dei dati	Se è attiva questa modalità, è necessario premere il tasto Tab per attivare il primo campo della Barra Dati, allorché essa è visibile.
Visualizzazione dei campi sulla Barra Dati
Mostra solo i campi dati primari	Mostra solo i campi DX’, DY’, DZ’.
Mostra i campi primari e i campi secondari	Mostra tutti i campi eccetto quelli riguardanti la posizione del cursore (X, Y e Z).
Mostra i campi primari, i campi secondari e i campi della posizione del cursore	Mostra tutti i campi.
Passaggio ciclico fra i campi
Passa automaticamente ai campi nascosti quando raggiungi l’ultimo campo	Quando alcuni campi dati sono nascosti, premere il tasto Tab nell’ultimo campo visibile per rendere visibili i campi nascosti.
Non passare automaticamente ai campi nascosti quando raggiungi l’ultimo campo	Quando alcuni campi dati sono nascosti, premere il tasto Tab nell’ultimo campo visibile per tornare al primo.
Visualizzazione del bottone “Esci”
Usa bottone “Esci” grande	Mentre si sta modificando un Gruppo, è visibile un bottone grande contenente la scritta Esci nell’angolo superiore destro dell’Area di disegno.
Usa bottone “Esci” piccolo	Mentre si sta modificando un Gruppo, è visibile un piccolo bottone con l’icona di una freccia nell’angolo superiore destro dell’Area di disegno.
