Matrici 3D su superficie

Il comando “Crea Matrice 3D su Superficie” duplica geometrie 2D o 3D su un oggetto planare o su una superficie NURBS; in questo modo è possibile creare facilmente trame a nido d’ape, facciate continue, armature a gabbia, superfici groffate, impalcature complesse, tensostrutture e altro ancora.

Come superficie di base è possibile utilizzare le seguenti tipologie di oggetti: Arco, Polilinea, Poligono, Rettangolo, Rettangolo arrotondato, Cerchio, Ellisse e Superficie NURBS.

La seguente tabella descrive i tipi di oggetti che possono essere utilizzati come elementi della matrice 3D, nonché il metodo utilizzato per proiettare gli oggetti sulla superficie di base.

Elemento	Metodo proiezione
Solido Rotazione attorno Testo	Proiezione rispetto al centro del volume di ingombro.
Simbolo	Proiezione rispetto all’origine del Simbolo.
Punto 2D/3D Arco Immagine bitmap Linea Ellisse Poligono Polilinea Rettangolo Rettangolo arrotondato	Proiezione rispetto ai punti che definiscono l’oggetto (il risultato è sempre un oggetto planare).
Estrusione Estrusione multipla	Proiezione rispetto al profilo dell’oggetto definito dai suoi punti.
Poligono 3D Estrusione su percorso Mesh Curva NURBS Superficie NURBS	Proiezione rispetto ogni vertice (il risultato può non essere planare).
Gruppo	Proiezione rispetto agli oggetti che fanno parte del Gruppo; tutti gli elementi devono essere di tipo corretto.

1. Selezionare un oggetto planare o una Superficie NURBS da utilizzare come superficie di base; se si desidera, selezionare anche una geometria 2D o 3D che verrà replicata su tale superficie (in alternativa è possibile modificare l’oggetto dopo averlo creato per aggiungere la geometria di matrice).

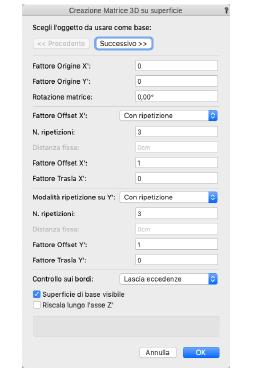

Opzione	Descrizione
Scegli l’oggetto da usare come base	Se sono stati selezionati più oggetti, l’oggetto più grande viene automaticamente evidenziato in rosso, che indica che è stato selezionato per essere utilizzato come superficie di base. Fare clic sul bottone Precedente o Successivo per evidenziare un oggetto diverso. I bottoni non sono utilizzabili se è stato selezionato un solo oggetto.
Fattore Origine X’	Inserire lo spostamento X dell’origine dell’oggetto usato come matrice dal centro della superficie di base. Il valore deve essere un numero compreso tra -1 e 1: ad esempio, per spostare ogni elemento della matrice a destra per metà della sua lunghezza lungo l’asse X, immettere il valore “0,5”.
Fattore Origine Y’	Inserire lo spostamento Y dell’origine dell’oggetto usato come matrice dal centro della superficie di base. Il valore deve essere un numero compreso tra -1 e 1: ad esempio, per spostare ogni elemento della matrice verso il basso per un quarto della sua lunghezza lungo l’asse Y, immettere il valore “-0,25”.
Rotazione matrice	Inserire il valore angolare di rotazione della matrice.
Parametri ripetizione X’ e Y’	Questi parametri permettono di controllare come gli oggetti della matrice vengono ripetuti rispetto agli assi X e Y.
Modalità ripetizione su X’ / Y’	Questo menu permette di scegliere se la ripetizione degli elementi deve essere fatta rispetto a un determinato numero di istanze (Con ripetizione) oppure con un certo offset fra di loro (A distanza fissa).

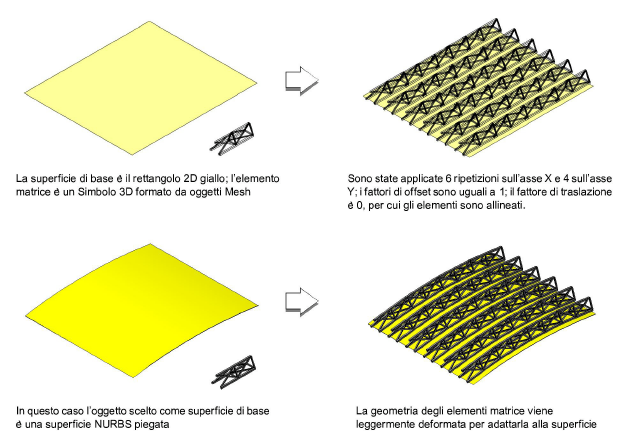

N. ripetizioni	Se si è scelta la modalità Con ripetizione, impostare il numero di volte che l’oggetto matrice deve essere ripetuto lungo l’asse X o l’asse Y. Se necessario, gli oggetti matrice vengono ridimensionati in modo da riempire la superficie di base.
Distanza fissa	Se si è scelta la modalità A distanza fissa, impostare la lunghezza di ogni oggetto matrice lungo l’asse X o l’asse Y. Il numero di oggetti matrice necessari per riempire la superficie di base viene calcolato automaticamente.
Fattore Offset X’ / Y’	Questo valore controlla la spaziatura fra ogni coppia di oggetti matrice. Il fattore è la distanza fra il centro di un elemento della matrice e il centro dell’elemento successivo (nella stessa riga o colonna) moltiplicato per le dimensioni dell’elemento della matrice. Ad esempio, se l’elemento della matrice è lungo 30cm, e il Fattore Offset X’ è impostato a “1,25”, la distanza dal centro di un elemento al successivo della stessa riga sarà 37,5cm (30 x 1,25). Se il fattore di offset è 1, gli elementi matrice in quella riga o colonna si toccano; se il fattore è negativo, gli elementi matrice si sovrappongono.

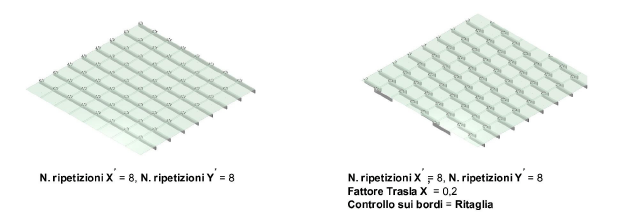

Fattore Trasla X’ / Y’	Immettere un numero per modificare la posizione degli oggetti matrice da una riga o colonna alla successiva. Il fattore è la distanza fra il centro di un elemento della matrice e il centro dell’elemento nella riga o colonna successiva moltiplicato per le dimensioni dell’elemento della matrice. Ad esempio, se l’elemento della matrice è lungo 30cm, e il Fattore Trasla Y’ è impostato a “0,25”, la distanza dal centro di un elemento al centro di quello alla sua destra (nella colonna successiva) sarà 7,5cm (30 x 0,25). Se il fattore di traslazione è 0, gli elementi matrice sono allineati.
Controllo sui bordi	Questo menu permette di scegliere come gestire i casi in cui la geometria degli elementi matrice si estende oltre i bordi della superficie di base. Le scelte possibili sono tre: ● Lascia eccedenze non effettua alcuna modifica geometrica ● Elimina eccedenze fa in modo da omettere le istanze che intersecano i bordi della superficie ● Ritaglia apporta delle modifiche alla geometria, eliminando le parti al di fuori dei bordi della superficie di base.
Superficie di base visibile	Attivare o meno questa opzione per mostrare o nascondere la superficie di base.
Riscala lungo l’asse Z’	Se questa opzione è attiva, gli oggetti matrice vengono automaticamente ridimensionati lungo ladattarsi alla superficie di base). Se questa opzione non è attiva, gli oggetti hanno lo stesso valore Z dell’elemento matrice originario.
