Lo strumento “Ellisse” permette di creare ellissi con tre modalità diverse.
|
Opzione |
Descrizione |
|---|---|
|
Ellisse tramite Rettangolo di ingombro |
Permette di creare l’ellissi definendo le dimensioni del riquadro di ingombro che la contiene. |
|
Ellisse tramite Altezza e Larghezza |
Permette di creare l’ellissi definendo l’asse maggiore e quello minore. |
|
Ellisse tramite Centro |
Permette di creare l’ellissi definendo il suo centro e poi i suoi due assi centrali. |
|
Protrusione/Sottrazione |
Estrude all’istante l’ellisse dopo la creazione; disponibile nelle viste 3D. |
|
Protrusione/Sottrazione combinata |
Quando la forma da estrudere è disegnata sulla faccia di un oggetto solido, combina i due oggetti in un singolo oggetto Unione o Sottrazione; quando questa sottomodalità non è attiva, la nuova estrusione resta un oggetto separato e l’oggetto solido già esistente resta invariato. |

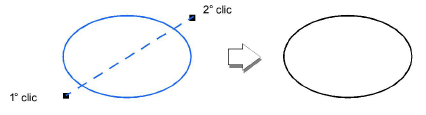

Per creare un’ellisse tramite il suo rettangolo di ingombro:
1. Attivare lo strumento Ellisse
.
1. Selezionare la prima icona nella Barra di Modo.
2.Fare clic sul primo punto del Rettangolo di delimitazione dell’ellisse.
Non appena si sposta il cursore, compare il rettangolo di ingombro.
3.Fare clic per terminare la creazione dell’ellisse.

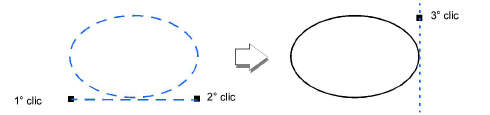

Per creare un’ellisse tramite i suoi assi:
1. Attivare lo strumento Ellisse
.
2.Selezionare la seconda icona nella Barra di Modo.
3.Fare clic e iniziare a tracciare il primo asse dell’ellisse.
Non appena si sposta il cursore, compare una linea continua che definisce l’asse.
4.Fare clic e spostare il cursore lateralmente per vedere comparire la direzione dell’asse perpendicolare come una linea in stile puntinato.
5.Fare clic per terminare la creazione dell’ellisse.
Nota:Per quanto riguarda il controllo del grado rotazione delle ellissi in rapporto alla modificabilità delle loro dimensioni, vedere Rotazione dei rettangoli.

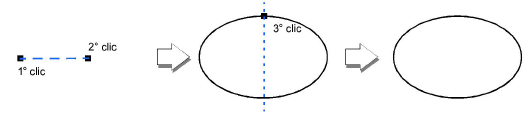

Per creare un’ellisse tramite il suo centro:
1. Attivare lo strumento Ellisse
.
2.Selezionare la terza icona nella Barra di Modo.
3.Fare clic per definire la posizione del centro dell’ellisse e poi spostare il cursore per definire l’altezza.
Non appena si sposta il cursore, compare una linea continua che definisce l’asse.
4.Fare clic e spostare il cursore lateralmente per vedere comparire la direzione dell’asse perpendicolare come una linea in stile puntinato.
5.Fare clic per terminare la creazione dell’ellisse.
Nota:Per quanto riguarda il controllo del grado rotazione delle ellissi in rapporto alla modificabilità delle loro dimensioni, vedere Rotazione dei rettangoli.
