Il comando “Crea Spirale 3D” è in grado di generare degli oggetti 3D a forma di spirale circolare o ellittica partendo da uno o più oggetti percorso, che possono essere oggetti 2D o curve NURBS.
Per creare una spirale 3D:
1. Scegliere gli oggetti che si desiderano usare come percorso.
2.Richiamare il comando Crea Spirale 3D.
Si apre il dialogo Creazione Spirale 3D.
|
Opzione |
Descrizione |
|---|---|
|
Tramite le rivoluzioni |
Attivare questa modalità per creare una spirale in base al numero di rivoluzioni. |
|
Numero rivoluzioni |
Definisce il numero totale di rivoluzioni che devono essere create lungo il percorso. |
|
Tramite il passo |
Attivare questa modalità per creare una spirale in base alla dimensione del passo. |
|
Passo |
Definisce il valore del passo, cioè la distanza fra ogni rivoluzione. |
|
Raggio iniziale |
Definisce il raggio del cerchio perpendicolare iniziale. |
|
Raggio finale |

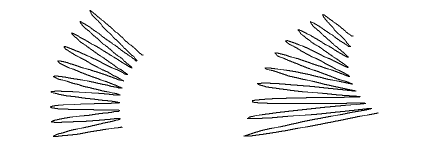

Definisce il raggio del cerchio perpendicolare finale. Per creare una spirale a raggio variabile, impostare dei valori diversi per il raggio iniziale e per quello finale. |
|
Angolo iniziale |
Definisce il punto iniziale della torsione rispetto al cerchio iniziale. |
|
Direzione inversa |
Attivare questa opzione per cambiare la direzione di rotazione della spirale da senso orario a senso antiorario e viceversa. |
|
Sul piano |
Attivare questa opzione per fare in modo che la spirale non si sviluppi in 3D, ma ruoti su un piano.
|
3.Fare clic su OK.
Viene creata una spirale 3D in base ai parametri scelti.
Nota:Una spirale 3D può essere usata, senza altre conversioni, come oggetto percorso per il comando “Estrusione su percorso”.
Nota:Se si separa un oggetto Spirale 3D si ottiene una curva NURBS.
