Vectorworks può stabilire un canale di comunicazione istantanea con Solibri Office per uno scambio interattivo di metadati IFC e per la selezione dello stato di oggetti senza l’esportazione ripetuta del modello. La connessione permette inoltre lo scambio di informazioni relative solo agli oggetti selezionati o modificati e ai loro componenti, invece che a tutto il modello.
Per gestire il canale di comunicazione istantanea con Solibri Office o per cambiare le aree di interazione fra programmi:
1. Esportare il file in IFC.
2.Con il file di Vectorworks aperto. scegliere il comando Solibri Direct.

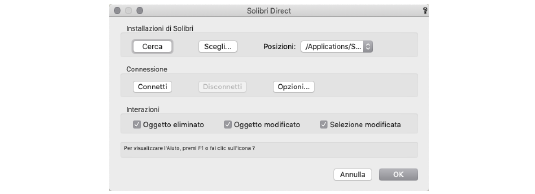

Si apre il dialogo omonimo.
|
Opzione |
Descrizione |
|---|---|
|
Installazioni di Solibri |
|
|
Cerca |
Permette di localizzare tutte le versioni di Solibri Office; le versioni individuate riempiono la lista Posizioni. |
|
Scegli |
Se la ricerca non riesce a localizzare tutte le versioni disponibili di Solibri Office, fare clic su questo bottone per selezionare manualmente le versioni da includere nella lista Posizioni. |
|
Posizioni |
Nella lista, scegliere la versione da usare per la connessione. Nota:Se si installa una nuova versione, fare clic su Cerca o Scegli per aggiungerla alla lista. |
|
Connessione |
|
|
Connetti |
Lancia la versione di Solibri Office selezionata nella lista Posizioni e completa la connessione. Se il file è registrato con una connessione stabilita, essa è registrata insieme al file. |
|
Disconnetti |
Termina la connessione fra Vectorworks e Solibri. |
|
Opzioni |
Quando i programmi sono disconnessi, apre il dialogo Opzioni Solibri Direct che permette di impostare come connettere i programmi. Inserire il valore del terminale di comunicazione nel campo Porta; scegliere in Usa il protocollo https o http e fare clic su Test. Quando si fa clic su Test, Vectorworks manda a Solibri le richieste GET/ping, GET/about e GET/status; la risposta compare nella lista sotto per confermare che la connessione è stabilita. |
|
Interazioni |
Scegliere le aree di interazione; questa scelta può essere cambiata quando si vuole, senza disconnettere e riconnettere Solibri Office. |
|
Oggetto eliminato |
Gli oggetti eliminati in Vectorworks sono immediatamente eliminati nel modello Solibri Office. |
|
Oggetto modificato |
Quando un oggetto è modificato in Vectorworks, un aggiornamento parziale del modello è inviato automaticamente a Solibri Office per aggiornare l’oggetto. |
|
Selezione modificata |
Quando si seleziona un oggetto in Vectorworks, è automaticamente selezionato anche in Solibri Office. Quando più oggetti sono selezionati in Vectorworks, il primo appare selezionato in Solibri Office; l’intera selezione comprende il contenuto del Selection Basket di Solibri. Quando un oggetto è selezionato in Solibri Office, è automaticamente selezionato e messo in evidenza in Vectorworks. Quando un oggetto selezionato viene modificato in Solibri Office, la selezione in Vectorworks cambia allo stesso modo. |
3.Con il file aperto in Vectorworks, il file IFC aperto in Solibri e una connessione attiva, controllare il modello in Solibri Office.
4.Navigare fino agli oggetti e modificarli secondo necessità; entrambi i file sono modificati.
5.Dopo il completamento di tutte le modifiche, esportare l’intero modello in IFC per consegnarlo.
