Impostazioni Vectorworks: pannello Interattivo

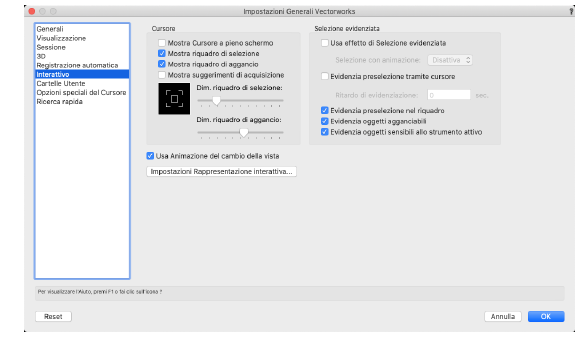

Attivare il pannello Interattivo per impostare le opzioni che riguardano la visualizzazione delle funzionalità interattive in Vectorworks come il cursore, i reticoli di selezione e l’evidenziazione della selezione. Vedere Disegnare con gli agganci per maggiori informazioni sugli agganci. Vedere Indicatori di selezione e preselezione per maggiori informazioni sull’evidenziazione.

Opzione	Descrizione
Cursore
Mostra Cursore a pieno schermo	Partendo dalla posizione attuale del cursore, mostra una linea orizzontale e una verticale che si estendono fino al margine dell’Area di disegno.
Mostra riquadro di selezione	Mostra un riquadro attorno al cursore che indica l’area di seleziona attiva; un oggetto che ricada almeno in parte all’interno del riquadro viene selezionato quando si fa clic con il mouse.
Mostra riquadro di aggancio	Mostra un riquadro attorno al cursore che indica l’area in cui è possibile identificare possibili punti di aggancio; un aggancio può avvenire solo quando un punto di potenziale aggancio è all’interno del riquadro.
Mostra suggerimenti di acquisizione	Mostra simboli grafici presso il cursore quando è possibile acquisire Punti o Bordi notevoli, o Blocchi vettore.
Dim. riquadro di selezione	Controlla la dimensione del riquadro di selezione, se è attiva l’opzione Mostra riquadro di selezione; deve essere minore rispetto al riquadro di aggancio.
Dim. riquadro di aggancio	Controlla la dimensione del riquadro di aggancio, se è attiva l’opzione Mostra riquadro di aggancio; deve essere maggiore del riquadro di selezione.
Selezione evidenziata
Usa effetto di Selezione evidenziata	Se questa opzione è attiva, gli oggetti selezionati sono evidenziati con i colori e i motivi specificati, e maniglie quadrate indicano i punti che possono essere usati per ridimensionare gli oggetti con lo strumento attivo. Se questa opzione non è attiva, le maniglie quadrate indicano gli oggetti selezionati e possono o meno essere punti di deformazione per gli oggetti.
Selezione con animazione	Se è attiva Usa effetto di Selezione evidenziata, specifica gli eventuali effetti di animazione dell’evidenziazione degli oggetti selezionati quando il cursore si sposta fuori dall’area di disegno o sopra una tavolozza: ● Disattiva: non viene applicato alcun effetto ● Attiva in modo continuo: gli oggetti lampeggiano in modo continuo ● Attiva con un solo lampeggio: gli oggetti lampeggiano solo una volta
Evidenzia preselezione tramite cursore	Permette di evidenziare, quando il cursore si trova al di sopra di esso, ogni oggetto che può essere selezionato.
Ritardo di evidenziazione	Specifica il numero di secondi di ritardo prima che inizi l’evidenziazione di preselezione di un oggetto del disegno che si trova sotto al cursore.
Evidenzia preselezione nel riquadro	Quando si traccia un rettangolo di selezione al di sopra di alcuni oggetti, questa opzione determina l’evidenziazione di ogni oggetto selezionato.
Evidenzia oggetti agganciabili	Evidenzia la geometria che ha generato l’aggancio attuale.
Evidenzia oggetti sensibili allo strumento attivo	Evidenzia ogni oggetto che può essere modificato o usato dallo strumento attivo, quando il cursore vi si trova sopra.
Animazione del cambio della vista	Effettua una animazione con transizione dalla vista attiva alla nuova vista, permettendo di meglio apprezzare il cambio di vista. Nota: se la vista è sottoposta a rendering, durante l’animazione può temporaneamente passare in modalità Fil di Ferro, in particolare quando si usa il rendering Sketch, Linee Nascoste o Linee Nascoste Tratteggiate; se è attiva una modalità Renderworks, il rendering dell’animazione viene effettuato in OpenGL.
Impostazioni Rappresentazione interattiva	Questo bottone apre un dialogo che permette di modificare l’aspetto degli elementi interattivi in Vectorworks, inclusi elementi generali, punti notevoli, elementi di SmartCursor, e punti di aggancio. Vedere Personalizzare le impostazioni della Rappresentazione interattiva.

Personalizzare le impostazioni della Rappresentazione interattiva

L’utente di Vectorworks può trovare utile personalizzare l’aspetto degli elementi interattivi nel programma, inclusi gli elementi generali, l’aspetto degli oggetti selezionati, gli elementi di SmartCursor e i punti di aggancio.

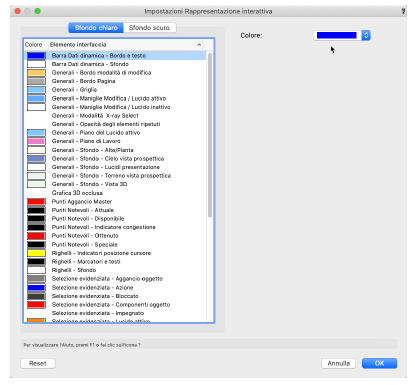

1. Fare clic sul bottone Impostazioni Rappresentazione interattiva del pannello Interattivo delle Impostazioni Generali di Vectorworks.

In alternativa, richiamare il comando Impostazioni SmartCursor. Nel pannello Generale del dialogo Impostazioni SmartCursor, fare clic sul bottone Impostazioni Rappresentazione interattiva.

2.Scegliere il set di impostazioni adatto allo Sfondo chiaro oppure allo Sfondo scuro, a seconda di quale sfondo per l’area di disegno sia abilitato (vedere Impostazioni Vectorworks: pannello Visualizzazione). Possono essere personalizzati gli stessi elementi per entrambi i tipi di sfondo.

Opzione	Descrizione	Esempio
Barra Dati dinamica
Bordo e testo	Imposta il colore di sfondo e l’opacità della Barra Dati dinamica.
Sfondo	Imposta il colore di contorno e del testo della Barra Dati dinamica.
Generali
Bordo modalità di modifica	Imposta il colore, l’opacità e lo spessore del bordo colorato che compare nella modalità di modifica degli oggetti.
Bordo Pagina	Imposta il colore e l’opacità del bordo limite della pagina.
Griglia	Imposta il colore e l’opacità della Griglia di Riferimento.
Maniglie Modifica / Lucido attivo	Imposta il colore delle maniglie quadrate che possono essere trascinate per ridimensionare un oggetto selezionato sul Lucido attivo.
Maniglie Modifica / Lucido inattivo	Imposta il colore delle maniglie quadrate che possono essere trascinate per ridimensionare un oggetto selezionato su un Lucido non attivo.
Modalità X-ray Select	Imposta il valore di trasparenza imposto ai riempimenti degli oggetti mentre si attiva la modalità X-ray Select.
Opacità degli elementi ripetuti	Imposta l’opacità per gli elementi ripetuti di uno Stile Tratteggio Linea o di una Tassellatura, che vengono visualizzati quando è attiva la modalità di modifica di tali risorse.
Piano del Lucido attivo	Imposta il colore e l’opacità della griglia del piano del Lucido attivo.
Piano di Lavoro	Imposta il colore del Piano di Lavoro e l’opacità del suo riempimento e della sua cornice
Sfondo - Alto/Pianta (solo con Sfondo normale)	Imposta il colore di sfondo dell’Area di disegno per i Lucidi design visti in Alto/Pianta.
Sfondo - Cielo vista prospettica	Imposta il colore del cielo e il colore dell’orizzonte quando è attiva una vista prospettica non ritagliata; il colore di primo piano gradualmente sfuma fino al colore di sfondo come una sfumatura in direzione dell’orizzonte.
Sfondo - Lucidi presentazione (solo con Sfondo normale)	Imposta il colore di sfondo (di regola: bianco) dell’Area di disegno per i Lucidi presentazione.
Sfondo - Terreno vista prospettica	Imposta il colore del terreno e il colore dell’orizzonte quando è attiva una vista prospettica non ritagliata; il colore di primo piano gradualmente sfuma fino al colore di sfondo come una sfumatura in direzione dell’orizzonte.
Sfondo - Vista 3D (solo con Sfondo normale)	Imposta il colore di sfondo dell’Area di disegno per i Lucidi design visti in proiezione 3D.
Grafica 3D occlusa	Imposta l’opacità di grafica di feedback, come l’indicazione di selezione e di aggancio, a di anteprima, quando schermata da solidi 3D renderizzati.
Punti Notevoli
Aggancio Master	Imposta il colore, l’opacità e la dimensione dell’indicatore del Punto Aggancio Master per l’aggancio prioritario all’interno del riquadro di aggancio.
Attuale	Imposta il colore, l’opacità e la dimensione dell’indicatore di avvenuto aggancio.
Disponibile	Imposta il colore, l’opacità e la dimensione dei punti di aggancio disponibili presso il cursore all’interno del riquadro di aggancio.
Indicatore congestione	Indica il colore, l’opacità e la dimensione del riquadro di aggancio quando ci sono troppi Punti di aggancio attorno allo SmartCursor (in queste situazioni è raccomandabile l’uso dell’Ingranditore rapido; vedere Ingranditore rapido).
Ottenuto	Imposta il colore, l’opacità e la dimensione dell’indicatore dell’aggancio appena avvenuto.
Speciale	Imposta il colore, l’opacità e la dimensione dei suggerimenti relativi ai punti di aggancio, come punto medio, centro, tangente, ecc.
Selezione evidenziata
Piano di Lavoro automatico	Imposta il colore e il valore di opacità del Piano di Lavoro automatico.
Aggancio oggetto	Imposta il colore, l’opacità e la dimensione della rappresentazione dello stato di preselezione di un oggetto agganciato; l’evidenziazione è sempre una linea tratteggiata.
Azione	Imposta il colore, l’opacità e la dimensione della rappresentazione dello stato di un oggetto che sta per essere modificato.
Bloccato	Imposta il colore, l’opacità e la dimensione della rappresentazione dello stato di preselezione di un oggetto bloccato.
Componenti oggetto	Imposta colore, opacità e dimensione della rappresentazione grafica di un oggetto che può essere modificato con lo strumento attivo.
Lucido attivo	Imposta il motivo, il colore di primo piano, il colore di sfondo, l’opacità e la dimensione della rappresentazione di un oggetto selezionato sul Lucido attivo.
Lucido inattivo	Imposta il motivo, il colore di primo piano, il colore di sfondo, l’opacità e la dimensione della rappresentazione di un oggetto selezionato su un Lucido non attivo
Preselezione / Bloccato	Imposta il colore, l’opacità e la dimensione della rappresentazione dello stato di preselezione di un oggetto bloccato.
Preselezione / Lucido attivo	Imposta il colore, l’opacità e la dimensione della rappresentazione dello stato di preselezione di un oggetto sul Lucido attivo; un oggetto può essere preselezionato perché si trova sotto al riquadro di selezione del cursore oppure all’interno di un reticolo di selezione.
Preselezione / Lucido non attivo	Imposta il colore, l’opacità e la dimensione della rappresentazione dello stato di preselezione di un oggetto su un Lucido non attivo.
SmartCursor
Blocchi vettore	Imposta colore, opacità e dimensione dei blocchi vettoriali.
Bordi	Imposta colore, opacità e dimensione delle linee di estensione dei bordi.
Indicatore riferimento	Imposta colore, opacità e dimensione del punto utilizzato come momentanea origine per i valori visualizzati nella Barra Dati.
Linee	Imposta colore, opacità e dimensione per angolo e linee di allineamento con gli assi del sistema di coordinate.
Piani	Imposta colore e opacità per angolo e piani di allineamento con gli assi del sistema di coordinate (il colore scelto può essere sopravanzato dal colore standard degli assi X, Y e Z).
Punti Notevoli	Imposta colore, opacità e dimensione dei Punti Notevoli (il colore scelto può essere sopravanzato dal colore standard degli assi X, Y e Z).
Riquadro di aggancio	Imposta colore, opacità e dimensione del riquadro di aggancio che si trova attorno allo SmartCursor.
Riquadro di selezione	Imposta colore, opacità e dimensione del riquadro di selezione che si trova attorno allo SmartCursor.
Sfondo Messaggi Dinamici	Imposta il colore di sfondo e l’opacità dei messaggi dello SmartCursor.
Suggerimenti acquisizione	Imposta colore, opacità e dimensione dei suggerimenti grafici che compaiono presso il cursore per mostrare quando un Punto o un Bordo Notevole, oppure un Blocco vettore, possono essere acquisiti o rilasciati.
Testo Messaggi Dinamici	Imposta il colore e la dimensione del testo dello SmartCursor.
Suddivisione - Evidenzia affila bordo e foratura	Imposta il colore di evidenziazione della gabbia di stondatura di un oggetto di suddivisione nella modalità Stonda/Affila e delle facce forate nella modalità Foro Faccia.
Volume di sezione
Bordi	Imposta il colore dei bordi quando una superficie interseca una faccia del Volume di sezione.
Riempimento	Imposta il colore delle superfici quando gli oggetti solidi intersecano una faccia del Volume di sezione.

3.Fare clic sull’intestazione della colonna per ordinare in base agli elementi dell’interfaccia. Scegliere l’elemento da modificare e impostare secondo le necessità i parametri che compaiono sulla destra della lista degli elementi. Compaiono diversi parametri, a seconda dell’elemento selezionato.

Opzione	Descrizione
Retino/Colore Primo Piano/Colore Sfondo	Per usare un colore pieno, sceglierlo dal menu Colore Primo Piano; dal menu Retino, scegliere il motivo per il colore. Per usare un motivo, scegliere il Colore Primo Piano e il Colore Sfondo dai due rispettivi menu (vedere Gestione dei colori); poi scegliere Retino.
Colore	Imposta il colore (vedere Gestione dei colori).
Opacità	Trascinare il controllo scorrevole verso destra per aumentare o verso sinistra per diminuire l’opacità dell’elemento interattivo.
Dimensione	Trascinare il controllo scorrevole verso destra per aumentare o verso sinistra per diminuire la larghezza dell’elemento interattivo.
