Creare oggetti paralleli (offset)

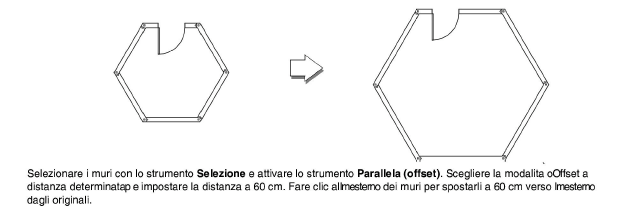

Lo strumento “Parallela (offset)” permette di creare un nuovo oggetto (o gruppo di oggetti) a una precisa distanza (offset) dall’oggetto originale oppure di spostare l’oggetto selezionato dalla sua posizione originale. Utilizzare questo strumento per creare facilmente degli oggetti paralleli ad altri, come linee o muri. Può essere utilizzato anche per produrre una versione più grande o più piccola di oggetti chiusi come ellissi e muri connessi. L’operazione è applicata alle superfici NURBS percorrendo la distanza di offset lungo la loro direzione normale.

Prodotto	Oggetti	Oggetti
Vectorworks Basic	Oggetti 2D aperti (archi, linee, polilinee)	Oggetti 2D chiusi (ellissi, cerchi, rettangoli, rettangoli arrotondati, polilinee, poligoni)
	Curve NURBS	Superfici NURBS
	Muri	Nuvole di annotazione
Vectorworks Design Series	Pavimentazioni	Platee di poltrone
	Limiti proprietà	Campiture casuali
	Modificatori di sito	Correzioni
	Spazi

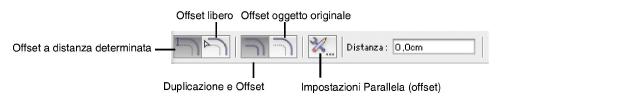

Lo strumento Parallela (offset) ha quattro modalità che corrispondono alle opzioni del dialogo Impostazioni Parallela (offset). Il campo di testo “Distanza” è utile per inserire o modificare la distanza di offset senza aprire il dialogo di impostazione.

Ci sono due modalità per selezionare gli oggetti da sottoporre a offset: o si preselezionano uno o più oggetti con lo strumento “Selezione” oppure si seleziona un oggetto alla volta dopo aver attivato lo strumento “Parallela (offset)”, tenendo premuto il tasto Alt (Windows) o Comando (macOS); infatti in questo modo si attiva lo strumento “Selezione” in modo boomerang fino a quando non si rilasciano i tasti suddetti.

Il campo “Ris. Circonferenze” del pannello “Generali” del dialogo Impostazioni Generali Vectorworks regola il grado di stondatura. Maggiore è la risoluzione di conversione, maggiore il grado di stondatura che determina un più accurato offset degli oggetti.

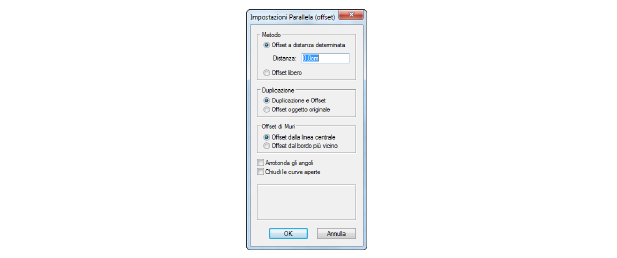

Opzione	Descrizione
Metodo
Offset a distanza determinata	Pone gli oggetti alla Distanza specificata dalla posizione originale (analogo alla selezione dell’icona della Barra di Modo).
Offset libero	Pone gli oggetti a una distanza stabilita con un clic del mouse (analogo alla selezione dell’icona della Barra di Modo).
Duplicazione
Duplicazione e Offset	Crea un duplicato dell’oggetto nella posizione di offset (analogo alla selezione dell’icona della Barra di Modo).
Offset oggetto originale	Si limita a spostare l’oggetto originale nella posizione di offset (analogo alla selezione dell’icona della Barra di Modo).
Offset di Muri
Offset dalla linea centrale	Sposta i muri rispetto alla linea di riferimento centrale della posizione originale.
Offset dal bordo più vicino	Sposta i muri rispetto al loro lato più vicino della posizione originale.
Arrotonda gli angoli.	Permette di arrotondare gli angoli dell’oggetto ottenuto per offset.

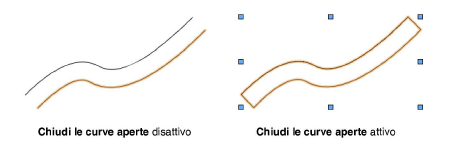

Chiudi le curve aperte	Traccia linee a entrambe le estremità dell’oggetto originale e di quello ottenuto per offset per creare una forma chiusa dalle curve aperte.

Per aggiungere alla selezione altri oggetti o per cambiare gli oggetti attualmente selezionati a cui applicare l’offset (o da duplicare e a cui applicare poi l’offset), premere e tenere premuto il tasto Alt (Windows) o Comando (macOS) mentre si fa Maiuscole + clic o si fa clic e si trascina il mouse attorno agli oggetti per selezionarli; lo strumento Selezione resta attivo in modo boomerang fino a quando si continua a premere il tasto Alt o Comando.

Opzione	Descrizione
Offset tramite distanza
Clic sugli oggetti a cui si vuole applicare l’offset	Selezionare l’oggetto che deve essere sottoposto a offset; esso viene evidenziato. Fare clic per specificare la posizione di offset relativa all’oggetto selezionato e inserire il risultato. Per continuare nell’operazione di offset, fare clic su un altro oggetto per evidenziarlo e poi fare clic ancora per indicare la posizione di offset.
Offset sugli oggetti selezionati	Fare clic sul disegno per specificare la posizione di offset relativa all’oggetto originalmente selezionato e per inserire il risultato. L’oggetto offset risulta selezionato; per eseguire l’offset da quell’oggetto fare clic ancora per indicare la successiva posizione di offset.

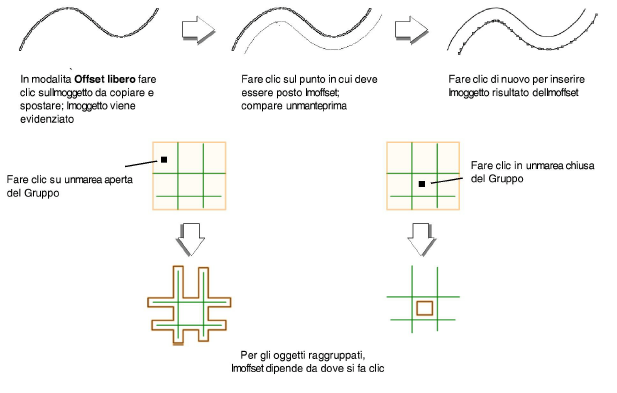

Offset libero
Clic sugli oggetti a cui si vuole applicare l’offset	Selezionare l’oggetto che deve essere sottoposto a offset; esso viene evidenziato. Fare clic per impostare il punto di offset (spostare il mouse per regolare l’anteprima se necessario) e poi fare clic ancora per inserire il risultato. Per continuare a eseguire l’offset, fare clic su un altro oggetto per evidenziarlo e ancora clic per indicare la posizione di offset.
Offset sugli oggetti selezionati	Fare clic per impostare il punto di offset (spostare il mouse per regolare l’anteprima se necessario) e poi fare clic ancora per inserire il risultato. L’oggetto offset risulta selezionato; per eseguire l’offset da quell’oggetto fare clic ancora per indicare la successiva posizione di offset.

A seconda delle impostazioni di offset, viene inserito nella posizione di offset o l’oggetto originale o un suo duplicato.
