Per accedere alla funzionalità BIMobject dall’interno di Vectorworks, è necessario ottenere le credenziali di accesso dal sito web di BIMobject (http://bimobject.com). È inoltre possibile specificare la posizione predefinita per il download dei contenuti: quelli che verranno utilizzati solo per il progetto in corso possono essere semplicemente scaricati nel documento attivo, dove diventano una definizione di Simbolo; per riutilizzare i contenuti senza doverli scaricare nuovamente, registrarli in un posizione predefinita.
Per impostare i parametri dello strumento BIMobject:
1.Attivare lo strumento BIMobject
.
2.Fare clic sulla settima icona presente nella Barra di Modo.

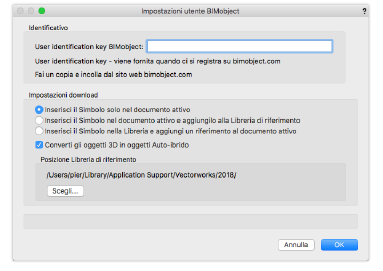

Si apre il dialogo Impostazioni utente BIMobject.
|
Opzione |
Descrizione |
|---|---|
|
Identificativo |
|
|
User identification key BIMobject |
Questa stringa è reperibile dal sito BIMobject.com dopo che si è effettuata una registrazione come utente. |
|
Impostazioni download |
Definisce come scaricare i contenuti e dove andarli a registrare. Nota: viene creata una cartella “BIMobject” in cui vengono inseriti i Simboli “rossi” ed una sottocartella “zz_BIMobject_geometry”: tale sottocartella contiene i Simboli “neri” che permettono di personalizzare la geometria 2D/3D. Inserire i Simboli rossi sul disegno ed eventualmente modificare la geometria contenuta nei Simboli neri. |
|
Inserisci il Simbolo solo nel documento attivo |
Scegliere questa opzione per effettuare il download dei oggetti BIMobject solo nel documento attivo, senza inserirli in una cartella. |
|
Inserisci il Simbolo nel documento attivo e aggiungilo alla Libreria di riferimento |
Scegliere questa opzione per effettuare il download dei oggetti BIMobject nel documento attivo e copiarli nella Libreria di riferimento; gli oggetti sono accessibili come Simboli di tipo “rosso”. |
|
Inserisci il Simbolo nella Libreria e aggiungi un riferimento al documento attivo |
Scegliere questa opzione per effettuare il download dei simboli BIMobject nella Libreria di riferimento e aggiungere un riferimento nel documento attivo; utile nel caso si stia operando all’interno di un gruppo di lavoro. Gli oggetti sono accessibili come Simboli di tipo “rosso”. |
|
Converti gli oggetti 3D in oggetti Auto-ibrido |
Attivare questa opzione per convertire gli oggetti 3D in oggetti Auto-ibrido. |
|
Posizione Libreria di riferimento |
Riporta la cartella della Libreria di riferimento; fare clic sul bottone Scegli per definire la posizione. |
3.Inserire la “User identification key BIMobject” reperita dal sito BIMobject.com ed impostare gli altri parametri; fare clic su OK per chiudere il dialogo e registrare le informazioni.
