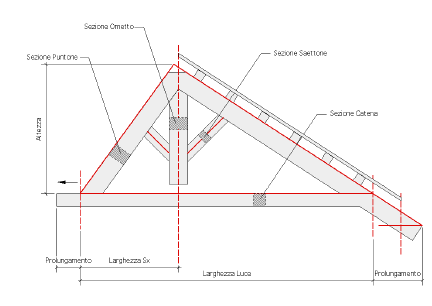

Il processo di creazione di una capriata può essere reso molto più semplice tramite l’impiego di un apposito strumento. La capriata è un componente estremamente complesso, composto da una serie di elementi che si possono unire in modo da realizzare infinite combinazioni.
Per creare una capriata in modo parametrico:
1.Attivare lo strumento Capriata
.
2.Scegliere nella Barra di Modo uno dei due metodi di tracciamento e disegnare la capriata.
La capriata è un oggetto rettangolare che può essere inserito tramite la linea centrale o tramite il tracciamento dei lati.
|
Opzione |
Descrizione |
|---|---|
|
Inserimento centrale |
Fare due clic per definire la larghezza del centro della capriata. Fare un altro clic per specificare la larghezza di metà della capriata. |
|
Inserimento laterale |
Fare due clic per definire la lunghezza laterale della capriata. Fare un altro clic per specificare la lunghezza della capriata. |
3.Fare tre clic con il mouse in base al metodo scelto.
Viene creare la capriata.
.png)

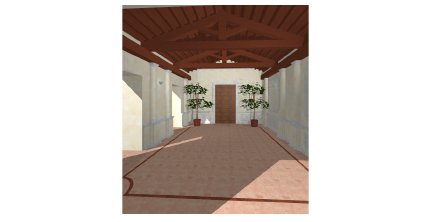

4.Passare a una vista 3D per meglio apprezzare il risultato.
5.Tramite la Tavolozza Informazioni è possibile intervenire parametricamente sulla capriata.
Per una più facile gestione sono stati lasciati sulla Tavolozza Informazioni solo i parametri più utilizzati, mentre gli altri sono accessibili tramite un bottone presente nella Tavolozza Informazioni
|
Opzione |
Descrizione |
|---|---|
|
Tipo oggetto |
Questo menu permette di scegliere se creare un oggetto ibrido 2D/3D, una rappresentazione solo 2D in pianta, una rappresentazione solo 2D frontale, un oggetto solo 3D. |
|
Falda |
Permette di scegliere tra una copertura a due falde simmetrica, a due falde con pendenza diversa, oppure a una sola falda. |
|
Luce |
Definisce la luce o larghezza del vano. |
|
Lunghezza totale |
Definisce la lunghezza del vano. |
|
Numero campate |
Definisce il numero di campate con cui dividere il vano |
|
Calcola falda per |
Definisce la modalità con cui calcolare la falda: Pendenza -la copertura attraverso la pendenza delle singole falde. Dislivello imposta colmo - la copertura attraverso il dislivello tra imposta e colmo. |
|
Pendenza sx % |
Definisce la percentuale della pendenza sinistra. |
|
Mostra punti |
Permette di nascondere o mostrare i Punti di aggancio. |
|
Modifica Capriata |
Fare clic su questo bottone per accedere al corrispondente dialogo di definizione dei parametri. |
.
