Bocche di lupo

Vectorworks Architect dispone di uno strumento che permette di creare rapidamente delle “bocche di lupo”, le aperture che danno aria e luce a un locale seminterrato oppure interrato.

Quando si attiva lo strumento “Bocca di lupo”, nella Barra di Modo compaiono le seguenti icone:

Opzione	Descrizione
Inserimento Normale	Quando è attiva questa modalità, il Cursore Dinamico assume la forma a croce piccola (+). Facendo clic sul disegno viene inserito una Bocca di lupo in base a quanto definito nel dialogo Impostazioni Bocca di lupo, richiamabile tramite l'ultima modalità. Il punto di inserimento corrisponde all'angolo scelto nelle impostazioni.
Inserimento tramite riferimento	Inserisce l’oggetto “Bocca di lupo” in base a un punto preso come riferimento.
Aggiorna Bocca di lupo	Facendo clic su questa icona, tutte le impostazioni definite nel dialogo Impostazioni Bocca di lupo vengono applicate a tutti gli oggetti Bocca di lupo presenti sul disegno.
Impostazioni Bocca di lupo	Facendo clic su questa icona si accede al dialogo Impostazioni Bocca di lupo.

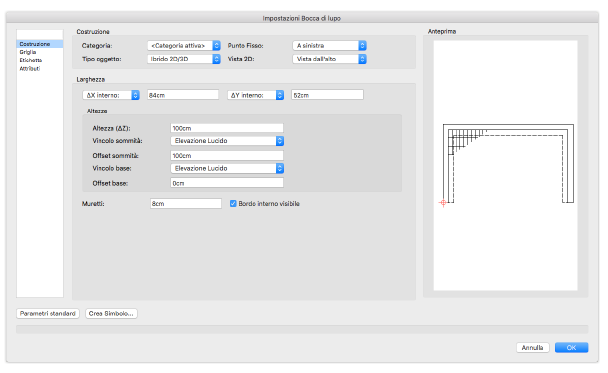

2.Selezionare la prima icona nella Barra di Modo, poi fare clic sulla quarta icona.

Opzione	Descrizione
Costruzione
∆X / ∆Y / ∆Z	Questi tre campi permettono di definire le misure geometriche dell’elemento.
Categoria	Questo menu permette di scegliere la Categoria a cui assegnare l’oggetto.
Muretti	Definire lo spessore dei muretti della Bocca di lupo.

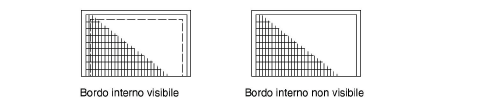

Bordo interno visibile	Attivare questa opzione per visualizzare un bordo internamente all’oggetto, in modo da indicare se il sostegno è interno o esterno alla sagoma.
Attributi	Fare clic su questo bottone per accedere al dialogo di definizione degli attributi. Il dialogo è suddiviso in cinque pannelli, ognuno pertinente a un determinato sotto-elemento dell’oggetto.
Griglia
Vista 2D	Utilizzare questo menu per scegliere la modalità di disegno della griglia in 2D: Totale, Parziale o Nessuna.
Posizione	Facendo clic su questo bottone è possibile accedere all’omonimo dialogo, che permette di controllare la posizione della griglia.
Larghezza / Altezza / ∆Z	Questi tre campi permettono di definire le misure geometriche della griglia.
Costruzione
Testo
Offset X / Offset Y	Questi due valori permettono di controllare la posizione del testo rispetto al bordo superiore dell’oggetto.
Formato Numeri	Fare clic su questo bottone per accedere al dialogo Impostazioni Valori Numerici, che permette di controllare il formato dei numeri espressi nell’etichetta.
Anteprima
Punto Fisso	Tramite questo menu è possibile scegliere la posizione del Punto Fisso, il vertice che viene associato al cursore del mouse durante l’inserimento della Bocca di lupo sul disegno. Il Punto Fisso viene presentato nell’immagine di anteprima come un marcatore di colore rosso.
Opzioni
Parametri standard	Questo bottone permettere di annullare le personalizzazioni dei valori dei parametri e di riportare l’oggetto alle impostazioni originali.
Crea Simbolo	Facendo clic su questo bottone si apre un dialogo che permette di definire il nome del Simbolo con cui la Bocca di lupo viene aggiunta alle Risorse del progetto.
Modifica tutti	È possibile accedere a questo bottone solo dopo aver inserito almeno una Bocca di lupo sul progetto. Selezionando l’oggetto e facendo clic sul bottone Modifica presente nella Tavolozza Informazioni si può aprire nuovamente il dialogo Impostazioni Bocca di Lupo e intervenire così sui vari parametri. Fare clic su questo bottone per applicare le modifiche apportate nel dialogo a tutti gli oggetti aventi gli stessi parametri di quello in corso di modifica.

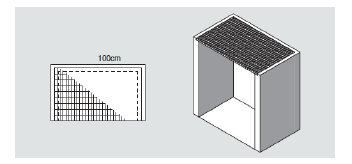

4.L’anteprima dell’oggetto viene associata al cursore del mouse in base al Punto Fisso scelto nelle Impostazioni.

2.Assicurarsi che nella Barra di Modo sia attiva la seconda icona: Inserimento tramite riferimento.

3.Fare clic per impostare il punto di riferimento da cui calcolare la distanza dell’oggetto.

5.Se l’oggetto non è inserito appropriatamente nel muro, spostare leggermente il cursore dal punto di inserimento e ribaltarlo rispetto al suo asse fino a trovare il corretto posizionamento.

Nota:Nella modalità clic-trascina, si deve fare clic e tenere premuto il pulsante del mouse per inserire l’oggetto e potere ancora farlo ruotare. Un rapido clic impedisce di ruotare o ribaltare l’oggetto e blocca il suo orientamento così come è stato inserito.

6.Impostare la distanza fra il punto di riferimento scelto e la Bocca di lupo e fare clic sul bottone OK.
