Analisi del sito

Vectorworks Landmark e Architect permettono di effettuare analisi sulla conformazione del sito.

Analizzare il volume di un modello di sito

I singoli calcoli di un modello di sito possono essere elencati in una analisi di verifica.

1. Selezionare il modello di sito da analizzare. È possibile analizzare un solo modello di sito alla volta.

Pannello	Descrizione

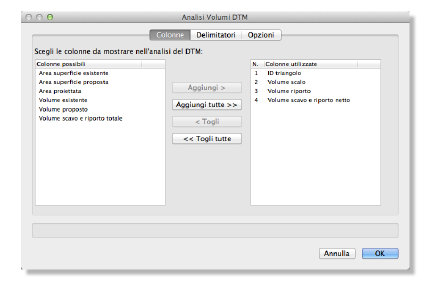

Colonne possibili	Elenca le colonne che possono essere inserite nell’analisi.
Colonne utilizzate	Elenca le colonne che verranno inserite nell’analisi; per cambiare l’ordine dell’elenco, utilizzare il puntatore per selezionare e trascinare gli elementi nella colonna N.
Aggiungi	Aggiunge uno o più elementi dalla lista delle colonne possibili, posizionandoli in coda alla lista delle colonne utilizzate.
Aggiungi tutte	Aggiunge tutte le colonne possibili in coda alla lista delle colonne utilizzate.
Togli	Rimuove uno o più elementi dalla lista delle colonne utilizzate.
Togli tutte	Rimuove tutti gli elementi dalla lista delle Colonne utilizzate.
Parametri Colonne
ID triangolo	Crea un elenco numerico per ogni triangolo che compone il TIN.
Area superficie esistente	Riporta l’area superficie di ogni triangolo nel modello di sito esistente.
Area superficie proposta	Riporta l’area superficie di ogni triangolo nel modello di sito proposto.
Area proiettata	Riporta l’area proiettata dei triangoli in comune nei modello di sito esistente e proposto.
Volume esistente	Riporta il volume di ogni triangolo (estruso alla Quota minima più la sua Quota di riferimento del modello esistente).
Volume proposto	Riporta il volume di ogni triangolo (estruso alla Quota minima più la sua Quota di riferimento del modello proposto).
Volume scavo	Confronta il volume esistente e quello proposto per ogni triangolo nel modello di sito e visualizza il volume extra presente nel modello proposto.
Volume di riporto	Confronta il volume esistente e quello proposto per ogni triangolo nel modello di sito e visualizza il volume rimosso dal modello proposto.
Volume scavo e riporto netto	Riporta il volume di riporto meno il volume di scavo per ogni triangolo del modello di sito.
Volume scavo e riporto totale	Riporta il volume di riporto più il volume di scavo per ogni triangolo del modello di sito.

3.Nella tabella Colonne, selezionare le colonne del modello di sito da includere nell’analisi.

4. Nel pannello Delimitatori, selezionare i delimitatori da includere nei calcoli di analisi.

Pannello	Descrizione

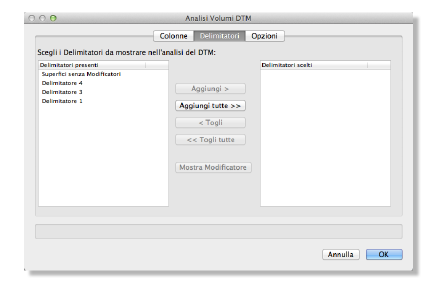

Delimitatori presenti	Elenca i tipi di delimitatori presenti nel progetto; tutti i delimitatori vengono identificati da un numero assegnato.
Delimitatori scelti	Elenca i delimitatori inclusi nei calcoli di analisi.
Aggiungi	Aggiunge uno o più elementi dalla lista delle colonne possibili, posizionandoli in coda alla lista dei delimitatori scelti.
Aggiungi tutte	Aggiunge tutte le colonne possibili in coda alla lista dei delimitatori scelti.
Togli	Rimuove uno o più elementi dalla lista dei delimitatori scelti.
Togli tutte	Rimuove tutti gli elementi dalla lista dei delimitatori scelti.
Mostra Modificatore	Se si fa clic su questo bottone dopo aver selezionato un Delimitatore, Vectorworks lo seleziona sul progetto ed effettua uno zoom, in modo da renderlo facilmente identificabile.
Parametri Delimitatori
Superfici senza Modificatori	Riporta tutte le aree del modello di sito senza modificatori.
Delimitatore n°	Ogni Delimitatore presente nel progetto è identificato da un numero. Se è stato assegnato un nome al Delimitatore nel pannello Dati nella Tavolozza Informazioni, tale nome viene visualizzato tra parentesi.

Pannello	Descrizione

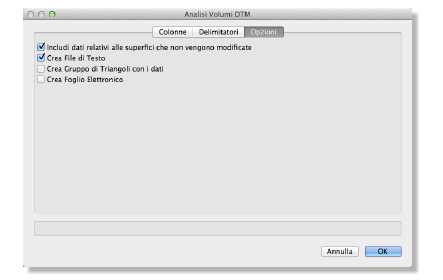

Includi dati relativi alle superfici che non vengono modificate	Se questa opzione è attiva, l’analisi tiene conto dell’intera superficie del modello di sito. Deselezionare questa opzione per escludere dall’analisi la superficie non modificata tra il modello esistente e quello proposto.
Crea File di Testo	Crea un file di testo a tabella dell’analisi effettuata che potrà essere facilmente importato in un Foglio Elettronico per ulteriori modifiche. Specificare il nome del file e la posizione in cui verrà salvato.
Crea Gruppo di Triangoli con i dati	Crea un gruppo contenente sotto-gruppi di poligoni e testo contenente dati di volume per ogni triangolo che compone il modello di sito triangolato. Per i modelli di sito complesso, verrà visualizzata una quantità significativa di informazioni; è possibile regolare la dimensione del testo di tutto il gruppo selezionato usando il comando Testo > Dimensione.

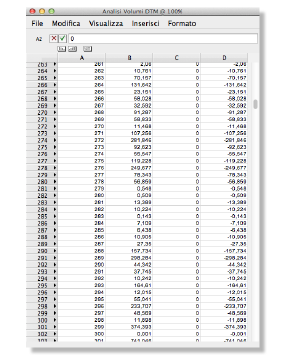

Crea Foglio Elettronico	Crea un Foglio Elettronico di elenco volumi contenente i dati di volume.
