Creazione di finestre semplici

Attivare l’ottava icona “Impostazioni Finestra” della Barra di Modo.

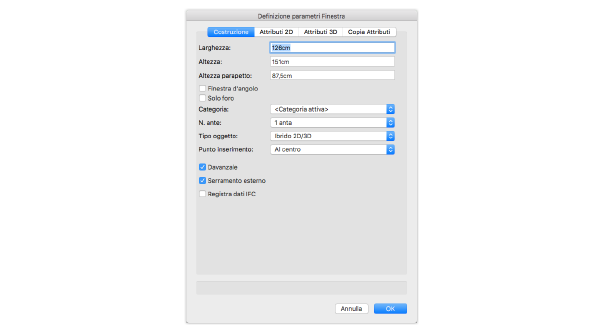

Mediante questa icona si avvia il processo di definizione delle misure e dei parametri di rappresentazione di una fine­stra che esiste già o che si intende creare. Le finestre semplici sono sempre create rettangolari, con una battuta smus­sata e un davanzale nella parte interna. Si adattano automaticamente allo spessore dei muri in cui sono inserite. Facendo clic sull’icona “Impostazioni Finestra” si apre il dialogo Definizione parametri Finestra che possiede quattro pannelli per i valori fondamentali di costruzione e per i parametri di rappresentazione 2D e 3D.


Opzione

Descrizione

Larghezza / Altezza / Distanza da terra

In questi campi si inseriscono le misure fondamentali della finestra, cioè la larghezza, l’altezza e la distanza da terra dell’apertura nel muro. La Distanza da terra designa la distanza fra il bordo inferiore del davanzale e la finitura del pavimento.

Finestra d’angolo

Attivare questa opzione se occorre che la finestra sia inserita all’angolo fra due muri.

Solo foro

Attivando questa opzione si crea un foro semplice nel Muro, senza infisso né ante.

Categoria

Scegliere la Categoria a cui assegnare la finestra semplice.

N. ante

Scegliere in questo menu il numero di ante della finestra, che possono essere comprese fra una e quattro.

Tipo oggetto

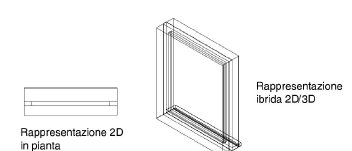

In questo menu è possibile scegliere se la finestra debba essere rappresentata solo in Pianta 2D o se debba essere costituita da un modello 3D la cui rappresentazione varia a seconda del punto di osservazione.

Se si esegue solo una rappresentazione bidimensionale del progetto, si dovrebbe evitare di scegliere la voce Ibrido 2D/3D in questo menu, in quanto gli oggetti bidimensionali sono più snelli e più veloci nell’essere modificati.


Punto inserimento

A seconda che in questo menu si scelga A sinistra, A destra o Al centro, il punto di riferimento considerato per l’inserimento dell’oggetto nel muro corrisponde all’estremità di sinistra, di destra o al centro dell’oggetto Finestra Architect semplice.

Davanzale

Se si attiva questa opzione, la finestra viene disegnata con un davanzale esterno.

Serramento esterno

Se la Finestra Architect semplice è rappresentata come oggetto Ibrido 2D/3D, è disponibile questa opzione che permette di rappresentare i serramenti nelle viste tridimensionali.

Registra dati IFC

Attivare questa opzione per aggiungere i dati IFC alla finestra.




Opzione

Descrizione

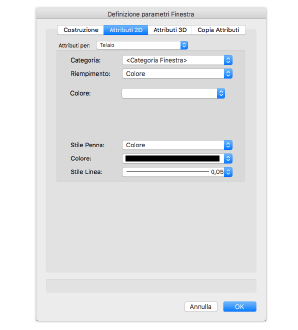

Attributi per

In questo menu si sceglie a quale parte della rappresentazione in pianta della finestra si riferiscono gli Attributi grafici sottostanti. Le voci possibili sono Telaio, Davanzale/Parapetto interno, Davanzale/Parapetto esterno.

Categoria

In questo menu si sceglie la Categoria del documento a cui si vuole assegnare la parte della rappresentazione 2D della finestra selezionata nel menu Attributi per.

Riempimento

In questo menu si sceglie quale tipo di riempimento si intende assegnare alla parte della rappresentazione 2D della finestra selezionata nel menu Attributi per.

Menu variabili

A seconda del tipo di Riempimento scelto nel menu omonimo, compare un menu specializzato per la scelta delle caratteristiche del Riempimento stesso. Se, per esempio, nel menu Riempimento si sceglie la voce Colore, compare il menu Colore che permette di scegliere una tinta da una delle Tavolozza Colori disponibili.

Stile Penna

In questo menu è possibile scegliere se tracciare la parte selezionata nel menu Attributi per con penna continua o tratteggiata, oppure se applicare l’impostazione della Categoria corrispondente.

Stile Linea

In questo menu è possibile scegliere lo spessore di linea e/o il tratteggio.

Colore

In questo menu è possibile impostare il colore di penna per disegnare la parte della rappresentazione 2D della finestra selezionata nel menu Attributi per.

Nota:Tutte le impostazioni dei parametri della Finestra Architect semplice vengono ricordate dal programma in vista della creazione del successivo oggetto. Se si è utilizzato un Tratteggio Vettoriale nell’ultima definizione eseguita di una Finestra Architect che non è a disposizione nel progetto né tanto meno si trova negli Elementi base, esso è sostituito da un Riempimento colore magenta che conserva lo stesso nome. Se si importa il giusto Riempimento da un progetto precedente che lo contenga con lo stesso nome, il Riempimento magenta viene automaticamente sostituito nelle rappresentazioni di anteprima della Finestra Architect presenti nei dialoghi parametrici di definizione e modifica.




Opzione

Descrizione

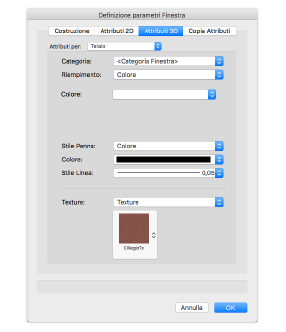

Attributi per

In questo menu si sceglie a quale parte della rappresentazione in pianta della finestra si riferiscono gli Attributi grafici sottostanti. Le voci possibili proposte sono Telaio, Vetro, Davanzale interno, Davanzale esterno, Serramento esterno, Battuta.

Texture

In questo menu è possibile scegliere se assegnare o meno una Texture in modo diretto o tramite la Categoria. Nel caso di assegnazione diretta, il menu sottostante permette di sceglierla fra tutte quelle a disposizione nel documento o negli Elementi base.




Opzione

Descrizione

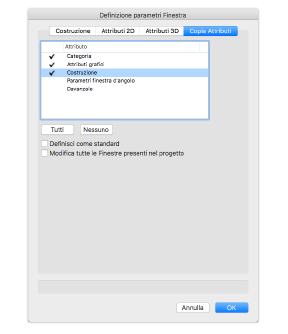

Lista Attributi

Fare clic alla sinistra di ogni Attributo che si vuole trasferire da una Finestra Architect inserita nel disegno a un’altra. Un segno di spunta alla sinistra di una voce della lista significa che l’Attributo sarà copiato e trasferito in altri oggetti analoghi.

Tutti, Nessuno

Fare clic sul bottone Tutti per attivare il segno di spunta a sinistra di ogni Attributo della lista. Fare clic su Nessuno per disabilitare tutti gli Attributi.

Definisci come standard

Se si attiva questa opzione, i parametri copiati vengono da ora in poi usati come standard nella definizione di nuove finestre.

Modifica tutte le Finestre semplici presenti nel progetto

Se si attiva questa opzione, i parametri contrassegnati nella lista vengono copiati e attribuiti a tutti gli oggetti “Finestra Architect” semplici inseriti nel disegno.
